11 Bedienelemente des Bugstrahlruders

• Befestigen Sie das Bedienfeld am Steuerstand. Hinter der Bedien-
tafel muss ein Freiraum von 100 mm (4") vorhanden sein.
• Stellen Sie die Schnittstelle in einen trockenen und gut belüfteten
Raum.
• Installieren Sie die Steigleitung zwischen dem „RimDrive" und der
Schnittstelle.
Falls es notwendig ist, die Steigleitung zu trennen und wieder an-

12 Fernbedienung

Sie können eine drahtlose oder Kabelfernbedienung an eine Bedien-
tafel anschließen.
Diese Fernbedienung kann nur verwendet werden, wenn die Bedien-
tafel, an die sie angeschlossen ist, auf 'ON' steht.
Bei Verwendung einer Fernbedienung kann das Bugstrahlruder nur
mit maximaler Schubkraft an Backbord oder Steuerbord betätigt
werden.

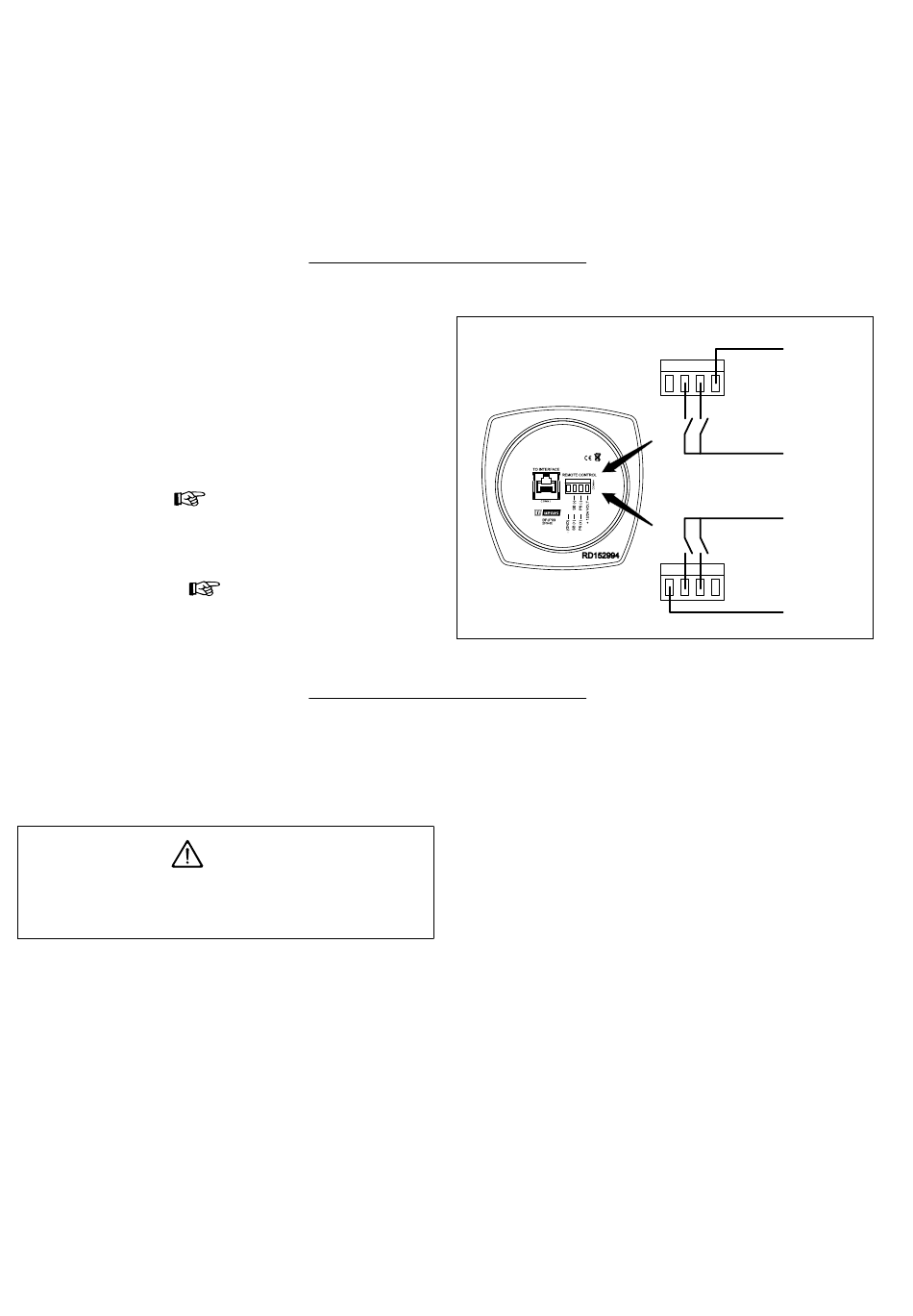

Siehe Zeichnung.
Der Fernbedienungseingang befindet sich auf einer separaten Span-
nungsversorgung und kann an 12 oder 24 Volt angeschlossen wer-
den.
Die Fernbedienungseingänge eignen sich für Fernbedienungen mit
positiver (+) oder negativer (-) Schaltung.

13 Probelauf

Schlagen Sie in den Anweisungen der Bedienungsanleitung im Ka-
pitel '3 Bedienung' , um das Bugstrahlruder einzusetzen und zu be-
dienen.
Testen Sie das Bugstrahlruder nicht, wenn das Boot sich nicht
im Wasser befindet, es sei denn, Sie sind davon überzeugt,
dass alle in sicherem Abstand zum Schraubentunnel sind.
Ist während des Probelaufs die Bewegung des Bootes entgegen der
Richtung, in die der Joystick bewegt wird, so kann dies wie folgt an-
gepasst werden.
13.1 Änderung der Schubrichtung
• Schalten Sie die Spannungsversorgung des Bugstrahlruders
(Hauptbatterieschalter) ein.
• Schalten Sie die Bedientafel nicht ein. Wenn die Bedientafel ein-
geschaltet ist, schalten Sie sie aus.
• Halten Sie mit dem Joystick in der Mittelstellung die HOLD-Taste
für 5 Sekunden gedrückt, bis Sie einen Signalton hören.
• Lassen Sie die Taste HOLD los.
48
020574.03
a
chtunG
t
ipp
W
arnunG
zuschließen, stellen Sie sicher, dass alle Drähte mit der gleichen
Farbe aneinander angeschlossen werden.
• Schließen Sie die Bedientafel an die Schnittstelle an.
Wenn es zwei Steuerstände gibt, muss auch eine zweite Bedienta-
fel an die Schnittstelle angeschlossen werden.
Siehe Diagramm auf Seite 149.
Die ON/OFF LED sollte nun leuchten, ob ROT oder GRÜN.
Ignorieren Sie die blinkenden Backbord- und Steuerbord-LEDs!
• Bewegen Sie den Joystick auf den maximal nach Backbord oder
Steuerbord. Jetzt sollte nur die Backbord- oder Steuerbord-LED
leuchten.
Die ON/OFF LED beginnt zu blinken.
• Halten Sie den Joystick in dieser Position und drücken Sie die Ta-
ste HOLD. Sie hören einen Signalton.
• Jetzt leuchtet die gegenüberliegende LED (Backbord und Steuer-
bord) auf. Lassen Sie den Joystick los.
So beenden Sie die Einstellvorgang:
• Halten Sie mit dem Joystick in der Mittelstellung die HOLD-Taste
für 2 Sekunden gedrückt, bis ein Signalton ertönt. (Oder schalten
Sie die Spannungsversorgung aus- und wieder ein.)
Die Einstellungen der Schubrichtungsänderung wurden nun ge-
ändert und bleiben auch nach Abschalten der Spannungsversor-
gung erhalten.
vetus® Installation instructions thruster RIM DRIVE 250 mm
+
12 / 24 V DC
SB PS
–
+
SB PS
12 / 24 V DC
–
