Montage des Heckstrahlruders

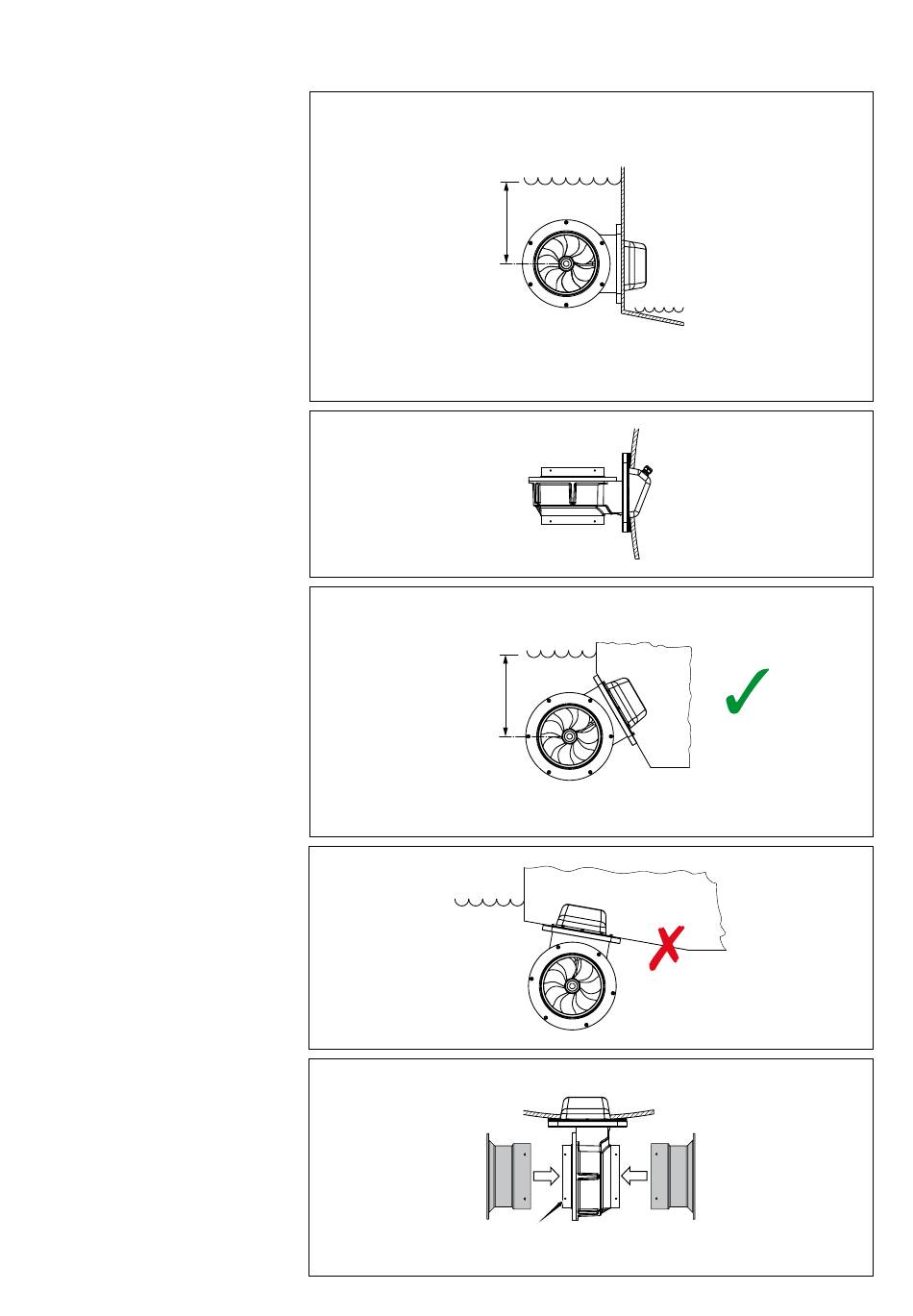

Bei der Wahl des Montageortes für das
Heckstrahlruder muss die Mittellinie des
„RimDrive" mindestens 250 mm unterhalb
der Wasserlinie liegen, um das bestmögliche
Ergebnis zu erzielen.
Sorgen Sie für ausreichenden Freiraum um
den „RimDrive" im Boo; siehe Gesamtabmes-
sungen.
Siehe auch Gesamtabmessungen für die Ab-
messungen der Rumpföffnung.
Der Anschlusskasten muss über dem maxi-
malen Bilgewasserstand montiert werden.
Dieser Abschnitt des Rumpfes (Heck), an
dem der "RimDrive" montiert werden soll,
muss vollständig flach sein. Wenn das Heck
nicht flach ist, kann eine Unterlegscheibe
verwendet werden.
Wenn die Heckhöhe für die Montage des
Heckstrahlruders nicht ausreicht, kann dies
durch Anbringen eines Winkelprofils gelöst
werden. Denken Sie daran, dass der Abschnitt
für die Montage des „RimDrive" stark genug
sein muss, um den Auftrieb des Wassers un-
ter normalen Fahrtbedingungen zu bewälti-
gen. Vorzugsweise sollte der RimDrive nicht
unter dem Kielraum vorstehen.
Wir raten von einer Befestigung am Kiel-
raum ab, da dies die Vorwärtsbewegung des
Bootes stark behindert.
Durch den Auftrieb des Wassers gegen den
"RimDrive" wird die Belastung auf den Kiel-
raum des Bootes an der Stelle, an welcher der
RimDrive montiert wird, enorm sein.
Montieren Sie den „RimDrive" mit einem dau-
erelastischen Dichtmittel, z.B. Sikaflex®-291i
Entfernen Sie die 'S' Kunststoffschrauben
und stecken das Heckstrahlruder auf den
RimDrive auf.
44
020574.03
Min. 250 mm
Min. 250 mm
S
vetus® Installation instructions thruster RIM DRIVE 250 mm
Max. niveau
bilge-water
