A la hora de elegir la ubicación para el túnel
de empuje, tome en cuenta los siguientes
aspectos para lograr un rendimiento óptimo:

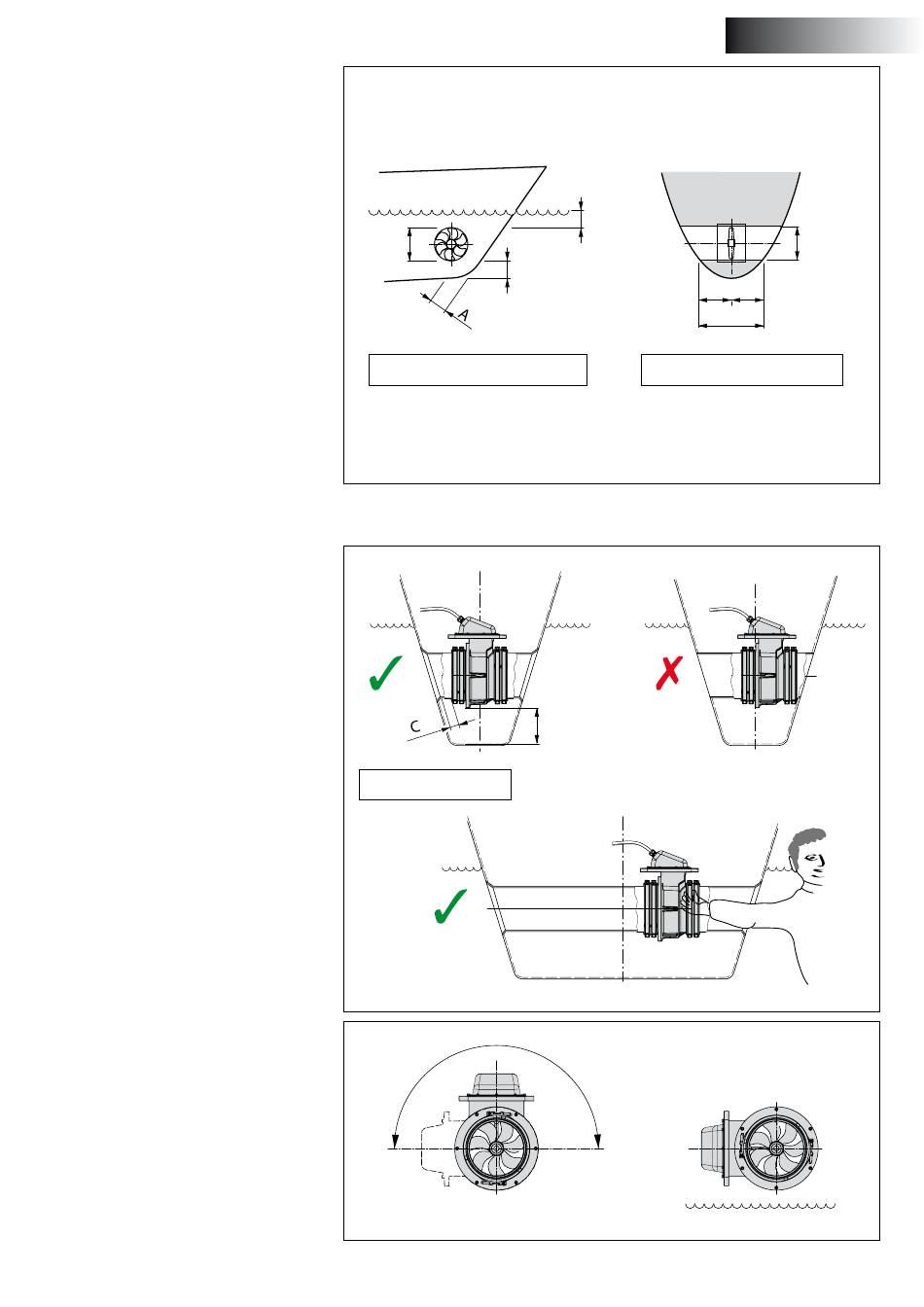

- La distancia a que se muestra en el dibujo
debe ser de al menos 0,5 x D. (D es el diá-
metro del túnel).
- La menor longitud del túnel (distancia B)
debería ser mínimo 2 x D (500 mm, 20").
No haga que el tubo sea más largo de lo
estrictamente necesario.
4 Posicionamiento de la hélice de proa en el túnel de empuje
La hélice debe ser preferiblemente situada
en la línea central del barco, pero siempre
debe ser accesible desde el exterior para re-
emplazar el ánodo si es necesario.
A fin de permitir la instalación el espacio libre
alrededor de la "RimDrive' debe ser de al me-
nos 10 cm (4"); tamaño C.
El 'RimDrive' puede ser instalado en varias
posiciones desde la posición horizontal a la
verticalmente hacia arriba.
La caja de conexión siempre debe colocarse
por encima del nivel máximo del agua de
sentina.
vetus® Installation instructions thruster RIM DRIVE 250 mm
D
A
A = min. 0,5 x D (125 mm)
C
C = min. 10 cm
180º
A
= =
B
B = min. 2 x D (500 mm)
Nivel máximo del
agua de sentina
ESPAÑOL
D
65
020574.03
