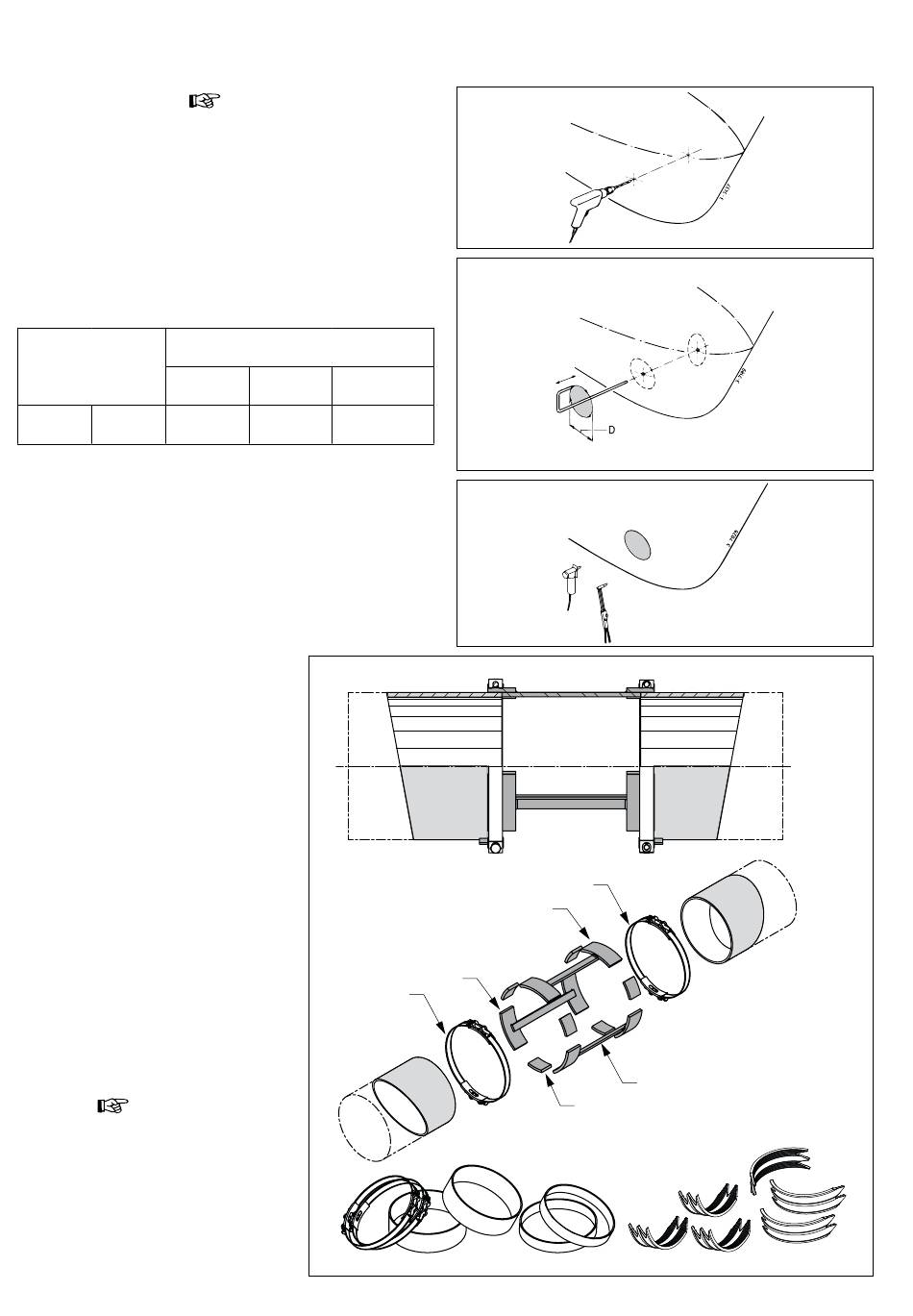

7 Montering av tunnelröret
Se användarhandboken, kapitel 6 Tekniska data, för tunnelrörets
mått och materialspecifikation.
Borra 2 hål i båtens skrov, där tunnelns mittlinje skall vara, som stäm-
mer överens med mallredskapets diameter.
Stick in mallredskapet (tillverkas av användaren) genom de båda för-
borrade hålen och rita av tunnelrörets yttre diameter på båtens skrov.
Bogpropeller
'RD . . . . .'
RD125 RD160
Gör upp hålen med en lövsåg eller skärbrännare beroende på mate-
rialet i båtens skrov.
7.1 Tunneln i två (2) delar
För att förenkla installationen av tunnelrör
med rätt mellanliggande avstånd är finns en
uppsättning distanshållare att tillgå.
Uppsättningen består av tre vådformade dis-
tanser (1) och 6 mellanlägg (2); Art.nummer:
RDSET
Montera ihop tunnelns två delar, använd de
medföljande vådformade distanser (1) och
klämband (2) som visas i ritningen.
Använd mellanlägg (3) under monteringen
för att undvika formförändring på klämban-
den (2).
Kontrollera att tunnelns delar i längdrikt-
ningen förbinder mot stoppen på de breda
banden. Därefter kommer tunnelns delar att
vara korrekt och på rätt avstånd från varan-
dra.
Använd endast de klämband för att säkra
de breda banden!
o
Bservera
Använd inte gummihylsor och plattor i
plast!
110
020574.03
t
ips
D [mm]
Stål Polyester Aluminium
267 264 264
1
1
3
3
1
2
