11 Boegschroefbedieningen

• Monteer het bedieningspaneel bij de stuurstand. De vrije ruimte
achter het paneel moet minimaal 100 mm bedragen.
• Plaats de interface in een droge, goed geventileerde ruimte.
• Breng de tussenkabel tussen 'RimDrive' en interface aan.
Indien het noodzakelijk is de tussenkabel door te snijden en weer
te verbinden zorg er dan voor dat de aders weer kleur op kleur
aangesloten worden.

12 Afstandsbediening

Een al of niet draadloze afstandsbediening kan op een paneel wor-
den aangesloten.
Deze afstandsbediening kan alleen worden gebruikt als het paneel
waar deze op aangesloten is 'AAN' staat.
Met een afstandsbediening kan de boegschroef naar bakboord of
stuurboord alleen met maximale stuwkracht worden ingeschakeld.

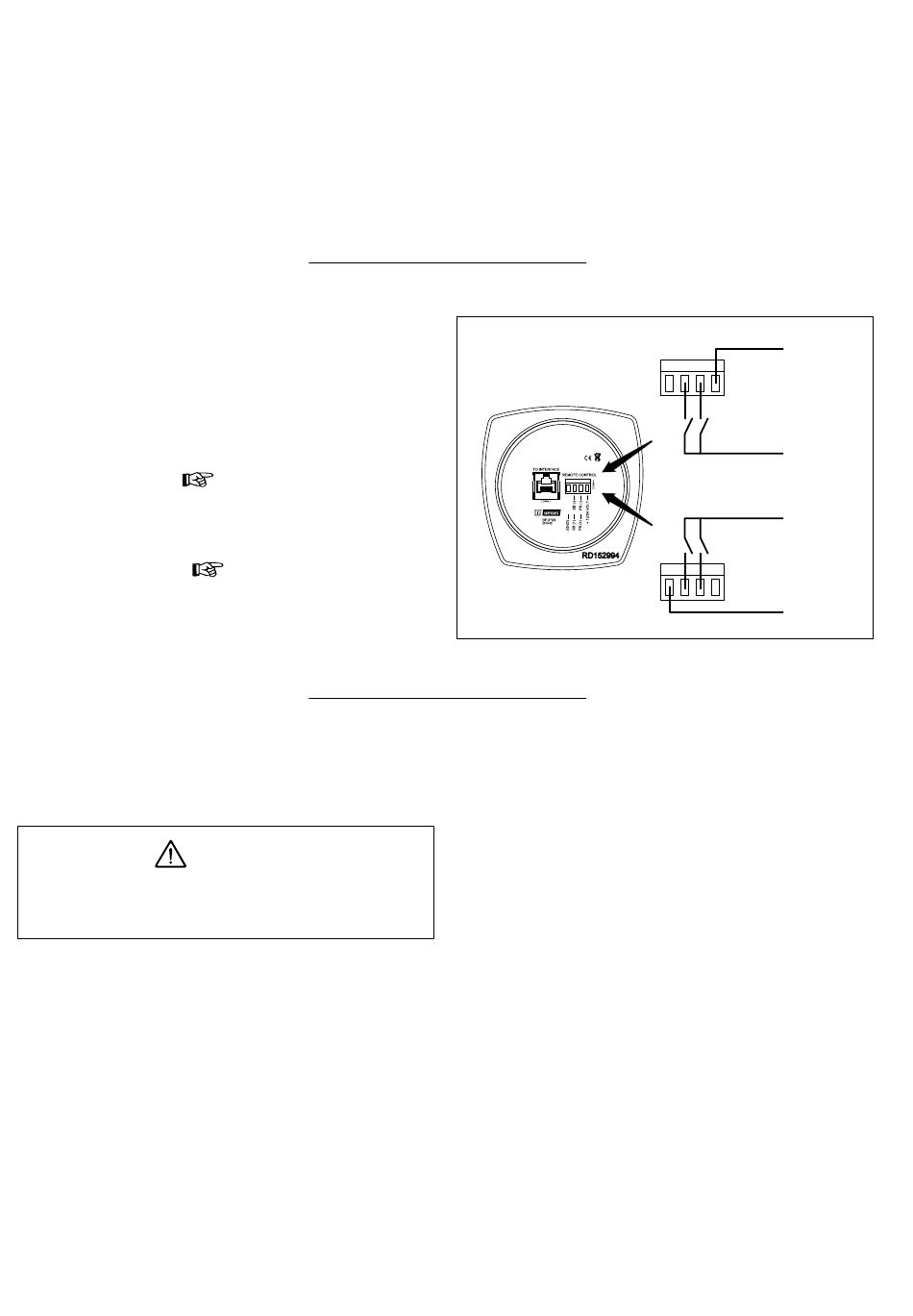

Zie schema.
De ingang voor de afstandsbediening werkt op een aparte voedings-
spanning en kan op zowel 12 als 24 Volt worden aangesloten.
De ingangen voor de afstandsbediening zijn zowel geschikt voor een
afstandsbediening waarbij de plus (+) wordt geschakeld als waarbij
de min (-) wordt geschakeld.

13 Proefdraaien

Raadpleeg de aanwijzingen in de eigenaarshandleiding, hoofdstuk
'3 Bediening' om de boegschroef in te schakelen en te bedienen.
Test de boegschroef niet terwijl het schip uit het water is, ten-
zij u er zich van overtuigd heeft dat iedereen zich op veilige
afstand van de schroeftunnel bevindt.
Indien bij het proefdraaien blijkt dat de beweging van de boot te-
gengesteld is aan de richting waarin de joystick wordt bewogen kan
dit als volgt worden aangepast.

13.1 Veranderen van de stuwkracht richting

• Schakel de voedingsspanning van de boegschroef in (Accuhoofd-
schakelaar).
• Schakel geen paneel in. Schakel het paneel uit als dit al inge-
schakeld is.
• Druk op een van de panelen de HOUD-schakelaar in, met de joy-
stick in de middenstand, en houdt deze gedurende 5 seconden
ingedrukt tot een pieptoon klinkt.
20
020574.03
L
et op
t
ip
W
aarschuWinG
• Sluit het paneel aan op de interface.
Indien twee stuurstanden aanwezig zijn dient het tweede paneel
ook op de interface te worden aangesloten.
Zie schema pag. 149.
• Laat de HOUD-schakelaar los.
De AAN/UIT LED is nu aan, ROOD of GROEN.
Negeer de knipperende Bakboord en Stuurboord LED's!
• Beweeg de joystick naar maximaal bakboord of maximaal stuur-
boord, nu zal of alleen de bakboord led of alleen de stuurboord
LED aan zijn.
De AAN / UIT led begint te knipperen.
• Houd de joystick in die positie en druk op de HOUD knop. Er klinkt
een pieptoon.
Nu gaat de tegenovergestelde (bakboord of stuurboord) LED aan.
Laat de joy-stick los
Om de instelprocedure te verlaten:
• Druk de HOUD-schakelaar in, met de joystick in de middenstand,
en houdt deze gedurende 2 seconden ingedrukt tot een pieptoon
klinkt. (Of schakel de voedingspanning uit en weer aan.)
De instelling voor de stuwkracht richting is nu gewijzigd en deze
instelling blijft ook bewaard als de voedingsspanning wordt uit-
geschakeld.
