Tunnelin Asennus; Putki Kahdessa Osassa - Vetus RimDrive RD125 Instructions D'installation

7

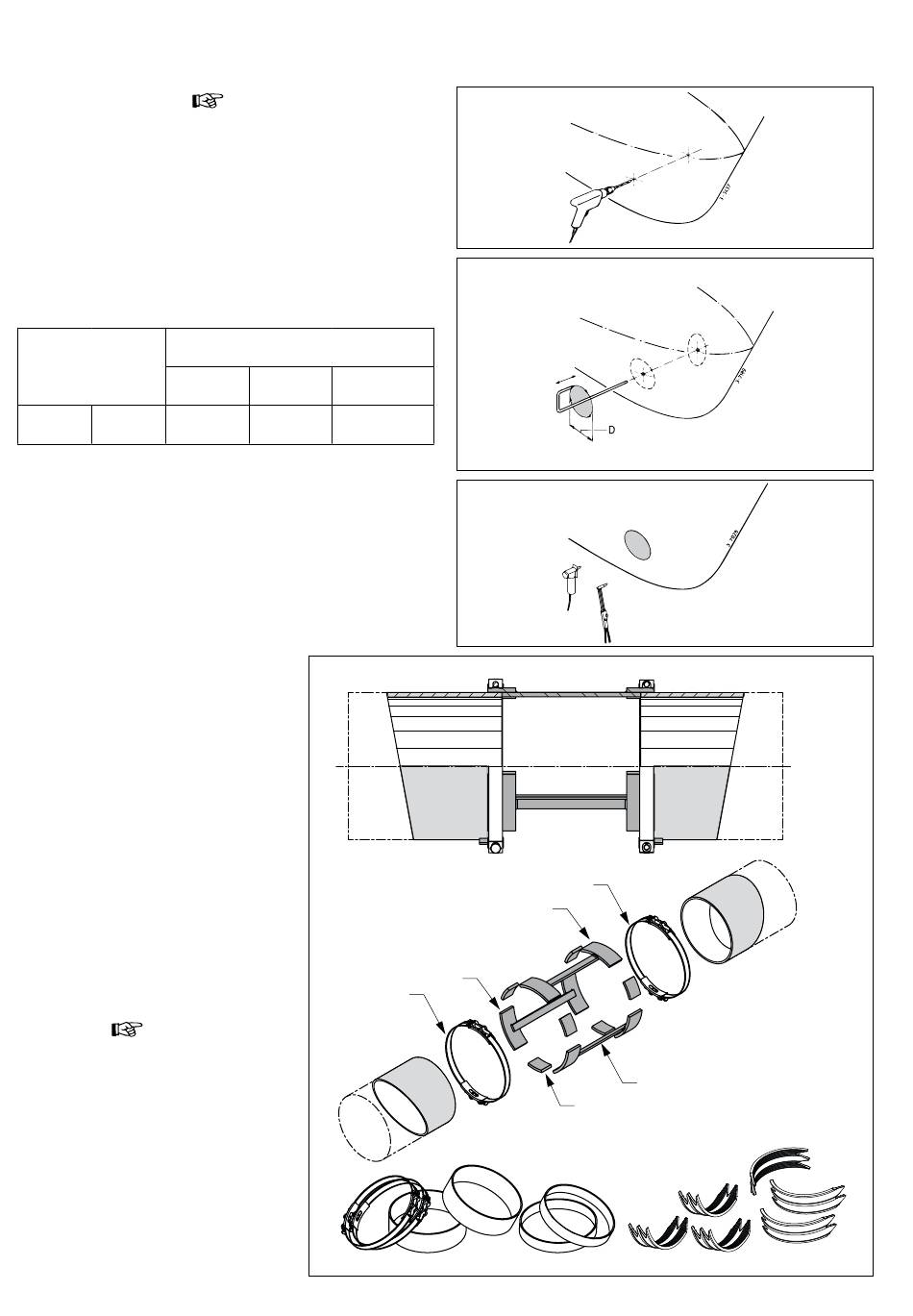

Tunnelin asennus

Lue käyttöohjeesta, luku 6 Tekniset tiedot, tunnelin mittauksia ja ma-
teriaalispesifikaatioita varten.
Määritä tunnelin asennuskohta ja poraa reiät aluksen molemmille
puolille asennuskohdan keskelle. Porattavien reikien koot tulee vas-
tata käytettävän merkintätyökalun halkaisijaa.
Työnnä merkintätyökalu (esim. kuvan mukainen itse tehty) rei'istä
rungon läpi ja merkkaa runkoon tunnelin ulkohalkaisija.
Keulapotkuri
'RD . . . . .'
RD125 RD160
Leikkaa asennusaukko rungon materiaaliin sopivalla työkalulla.
7.1

Putki kahdessa osassa

Putken asennuksen helpottamiseksi saata-
vissa on erilaisia välikappaleita.
Sarjassa on kolme nauhavälikappaletta (1) ja
6 välilevyä (2), tuotenumero: RDSET
Kokoa putken kaksi osaa, käytä mukana toi-
mitettuja nauhavälikappaleita (1) ja kiinnitys-
hihnoja (2) piirustuksen mukaan.
Käytä välilevyjä (3) asennuksen aikana, jotta
kiinnityshihnojen (2) vääntyminen estetään.
Varmista, että putken osat pituussuunnassa
ovat nauhojen kiinnikkeitä vasten. Näin put-
ken osat kohdistuvat oikein ja ovat oikealla
etäisyydellä toisistaan.
Käytä vain kiinnityshihnoja nauhojen kiin-
nittämiseen!
h
uom
Älä käytä kumisia suukappaleita tai muovi-
levyjä!
138
020574.03
t
ip
D [mm]
Teräs Polyesteri Alumiini
267 264 264
1
1
3
3
1
2
