Valittaessa työntöputken sijaintia huomioi
seuraavat seikat optimaalisen suorituskyvyn
saavuttamiseksi:
- Piirustuksessa näytetyn etäisyyden A täy-
tyy olla vähintään 0,5 x D (D on putken
halkaisija).
- Putken lyhyin pituus (etäisyys B) tulee olla
vähintään 2 x D (500 mm, 20").
Älä tee putkesta pidempää kuin on ehdot-
toman tarpeen.
4

Keulapotkurin sijoittaminen putkeen

Potkuri tulee mielellään sijoittaa aluksen kes-
kilinjaan, mutta sen täytyy aina olla saavu-
tettavissa ulkopuolelta anodin vaihtamiseksi
tarvittaessa.
Jotta asennuksen voi tehdä, vapaan tilan
RimDriven ympärillä täytyy olla vähintään 10
cm, mitta C.
RimDrive voidaan asentaa useisiin asentoihin
vaakasuorasta pystysuoraan.
Kytkentärasia täytyy aina sijoittaa pilssiveden
enimmäistason yläpuolelle.

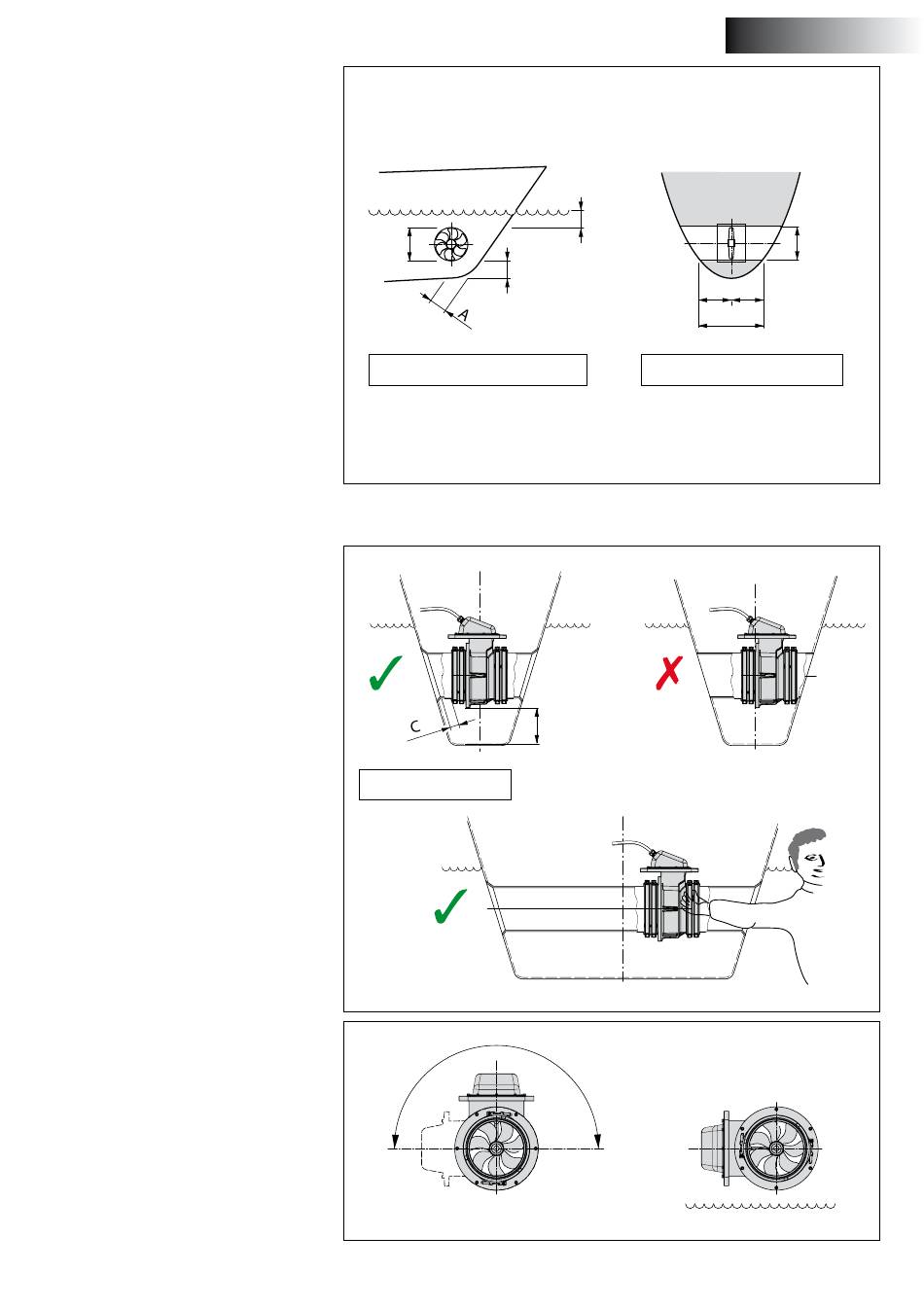

vetus® Installation instructions thruster RIM DRIVE 250 mm
D
A
A = min. 0,5 x D (125 mm)
C
C = min. 10 cm
180º
A
= =
B
B = min. 2 x D (500 mm)
Pilssiveden
maksimitaso
SUOMEKSI
