Fusible principal 2
Dans l'unité de raccordement, il ya un fusible
d'alimentation principal sur le contrôleur.
Ce fusible doit être maintenu à tout mo-
ment.
a
ttention
Lors du remplacement du fusible, le rem-
placement doit être de la même capacité.

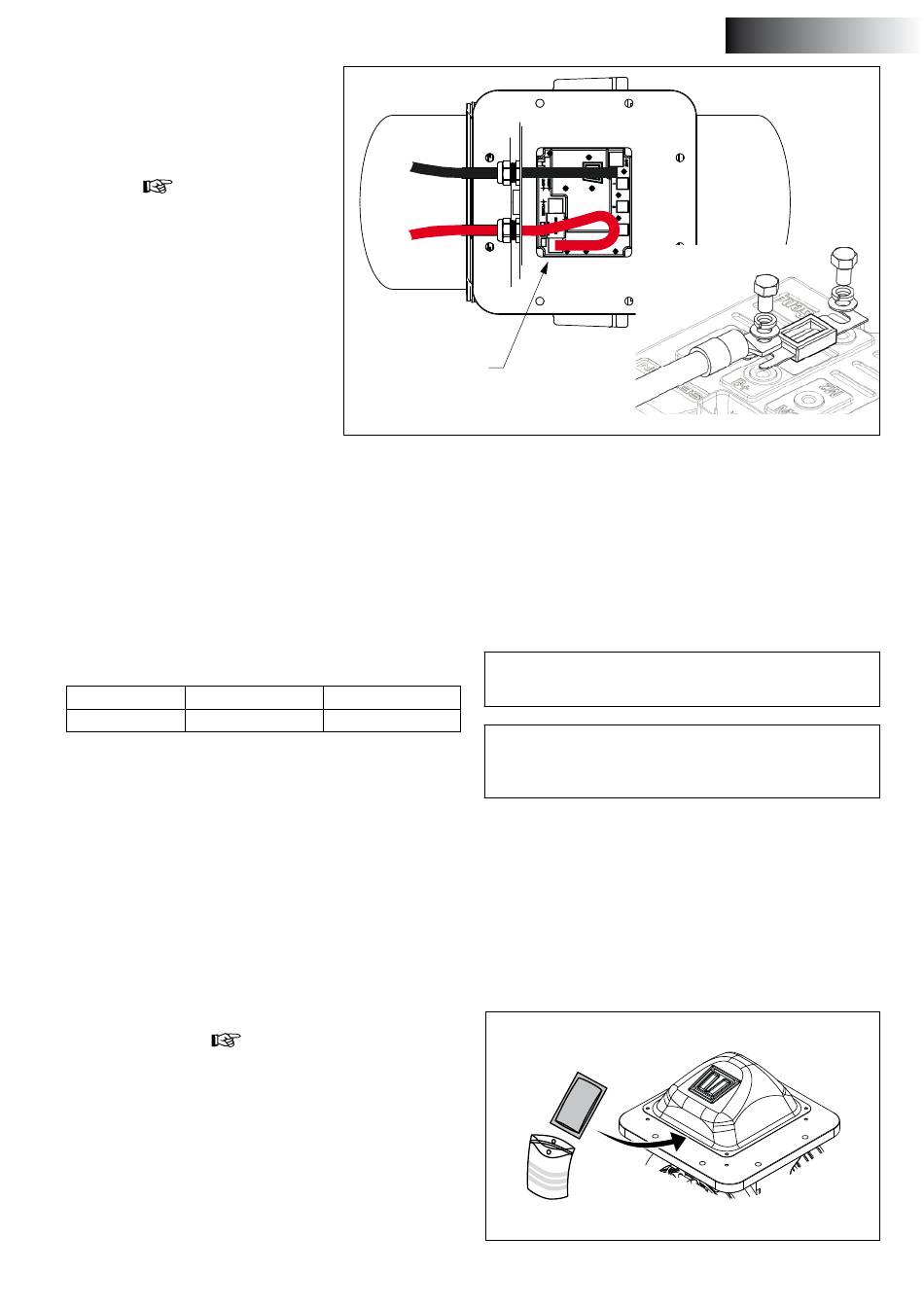

10.5 Câbles d'alimentation principaux (câbles de batterie)
Le diamètre du fil doit être compatible avec le « RimDrive ».
RD125 35 mm 2
RD160 50 mm 2
Utilisez le plus grand diamètre de câble pour des longueurs de câble
de plus de 10 m (33 ft) et / ou pour une utilisation continue attendue
de plus de 5 minutes.
Connectez le câble positif (+) de la batterie via le relais et branchez le
câble négatif (-) directement sur le propulseur d 'étrave.
Consultez le diagramme à la page 148 pour obtenir des instructions.
Retirez le couvercle en dévissant les vis.
Branchez les câbles d'alimentation principaux.
Avant de remettre le couvercle, le sachet de gel de silice doit être
sorti de l'emballage et placé à l'intérieur de la boîte à bornes.
L'effet du régulateur par condensation est ainsi empêché.
vetus® Installation instructions thruster RIM DRIVE 250 mm
+48 V
Fusible 425A
- 50 mm 2 AWG 2 - AWG 0
- 70 mm 2 AWG 0 - AWG 00
a
ttention
Assurez-vous qu'aucun autre composant électrique ne se dé-
tache lors de la connexion de câbles électriques.
Vérifiez toutes les connexions électriques après 14 jours. Des
changements de température peuvent provoquer la libéra-
tion de composants électriques (p.ex. boulons et écrous).
