Hauptnetzsicherung 2
In der Anschlusseinheit befindet sich an der
Steuerung eine Netzsicherung.
Diese Sicherung muss immer vorhanden
sein.
a
chtunG
Beim Austausch der Sicherung muss der
Austauschartikel dieselbe Leistung haben.

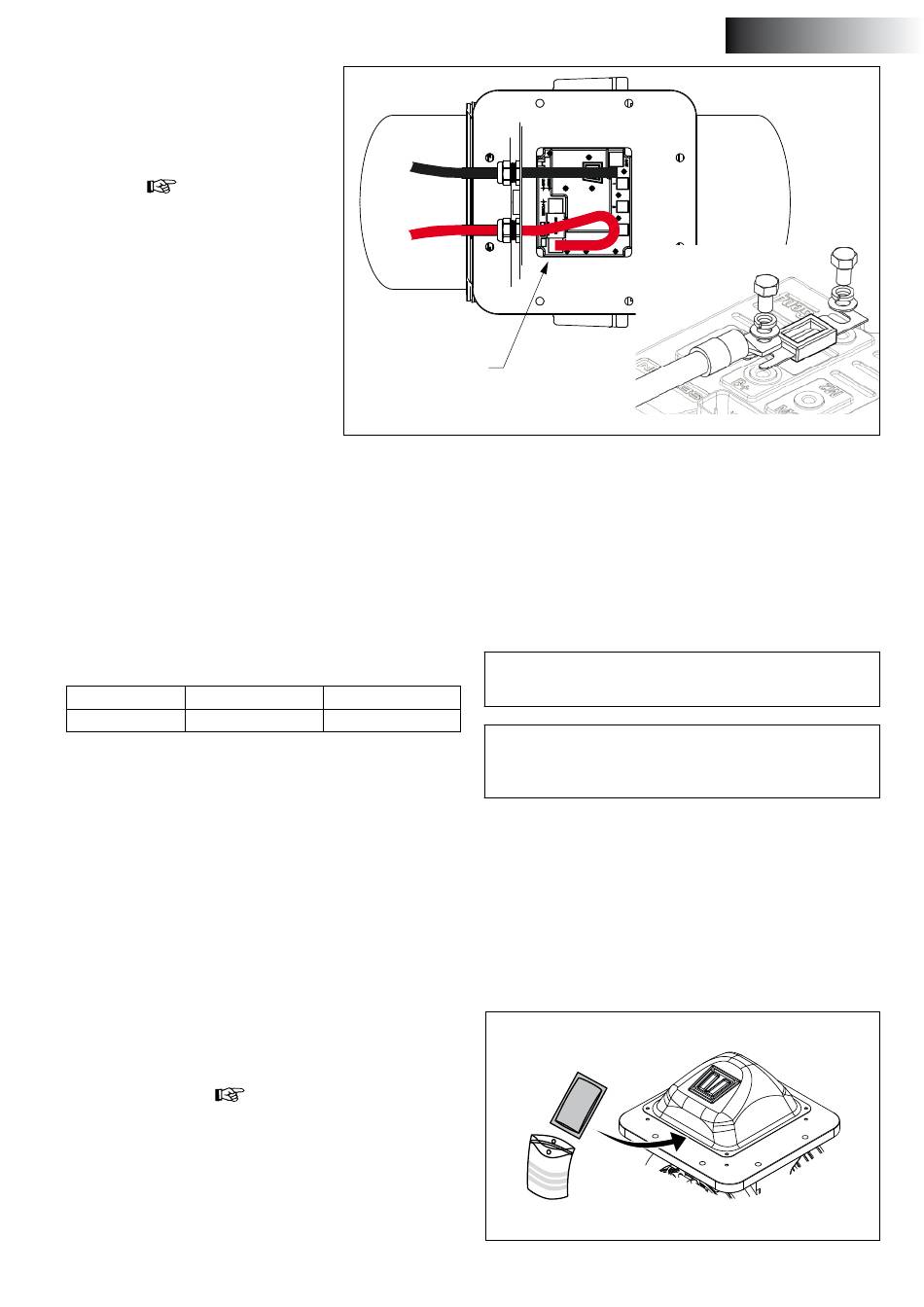

10.5 Hauptstromkabel (Batteriekabel)

Der Drahtdurchmesser muss mit dem „RimDrive" kompatibel sein.
RD125 35 mm 2
RD160 50 mm 2
Verwenden Sie den größten Kabeldurchmesser für Kabellängen von
mehr als 10 m (33 Fuß) und/oder für einen zu erwartenden Dauerein-
satz von mehr als 5 Minuten.
Verbinden Sie das Pluskabel (+) der Batterie über das Relais und
schließen Sie das Minuskabel (-) direkt an das Bugstrahlruder an.
Anweisungen finden Sie im Diagramm auf Seite 148.
Entfernen Sie den Deckel, indem Sie die Schrauben abschrauben.
Schließen Sie die Hauptstromkabel an.
Bevor der Deckel wieder eingesetzt wird, muss der Beutel mit Sili-
kagel aus der Verpackung genommen und in den Klemmenkasten
gelegt werden.
Somit wird der Kondensation am Regler vorgebeugt.
vetus® Installation instructions thruster RIM DRIVE 250 mm
+48 V
Sicherung 425A
- 50 mm 2 AWG 2 - AWG 0
- 70 mm 2 AWG 0 - AWG 00
a
chtunG
Achten Sie darauf, dass beim Anschließen von elektrischen
Kabeln keine anderen elektrischen Bauteile locker werden.
Überprüfen Sie nach 14 Tagen alle elektrischen Verbindungen.
Temperaturänderungen können dazu führen, dass elektrische
Komponenten (z. B. Schrauben und Muttern) sich lösen.
