Assemblage du propulseur de poupe

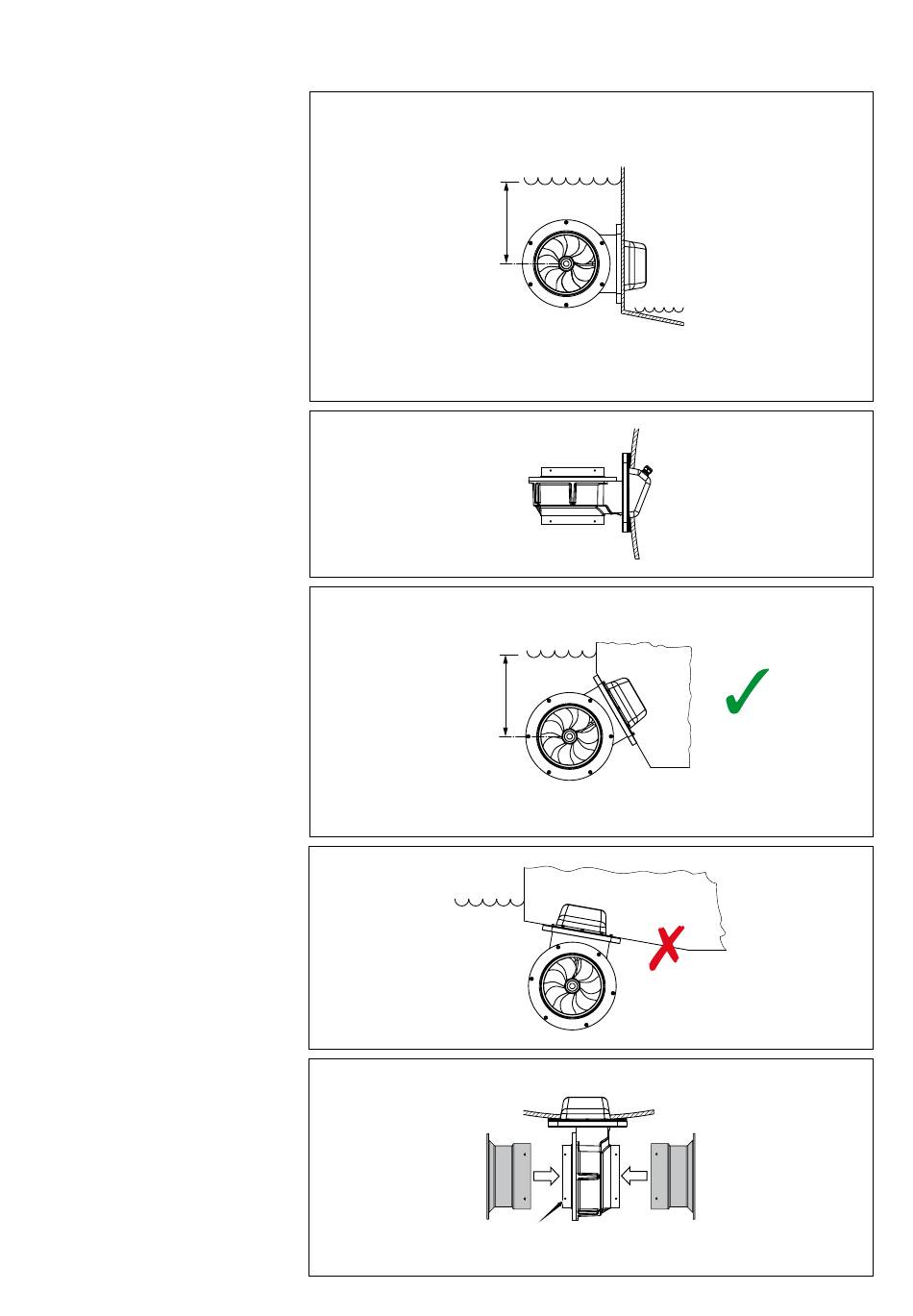

Lors de la sélection de l'emplacement de
montage du propulseur d'étrave, l'axe du
«RimDrive» doit être situé à une distancemi-
nimum de 250 mm au-dessous de la ligne de
flottaison, pour obtenir le meilleur résultat
possible.
Assurez-vous d'avoir suffisamment d'espace
libre autour du « RimDrive » à l'intérieur du
bateau (voir « Dimensions générales »).
Voir aussi « Dimensions générales » pour les
dimensions du trou dans la coque.
La boîte de raccordement doit être montée
au-dessus du niveau maximal de l'eau de
cale.
Cette section de la coque (poupe) où le
«RimDrive» doit être monté doit être com-
plètement plate. Si la poupe n'est pas plane,
une cale peut être utilisée.
Si la hauteur de poupe est insuffisante pour
monter le propulseur de poupe, vous pouvez
y remédier en plaçant une section angulaire.
Gardez à l'esprit que la section pour l'assem-
blage, le «RimDrive» doit être assez résistant
our faire face à la montée de l'eau dans des
conditions normales de croisière. Il est pré-
férable que le «RimDrive» ne dépasse pas la
cale.
Nous ne recommandons pas de monter sur la
cale, car cela entravera grandement le mou-
vement vers l'avant du bateau.
En raison de la remontée de l'eau contre le
«RimDrive», la tension exercée sur la cale du
bateau, à l'endroit où le «RimDrive» est mon-
té, sera énorme.
Montez le «RimDrive» avec un agent d'étan-
chéité flexible en permanence, p. Sika-
flex®-291i
Retirer les vis de fixation en plastique « S » et
montez les tunnels de propulseur arrière sur
le « Rimdrive ».
58
020574.03
Min. 250 mm
Min. 250 mm
S
vetus® Installation instructions thruster RIM DRIVE 250 mm
Max. niveau
bilge-water
