När du väljer plats för tunnelpropellern, ta
med följande i beräkning för optimal pre-
standa:

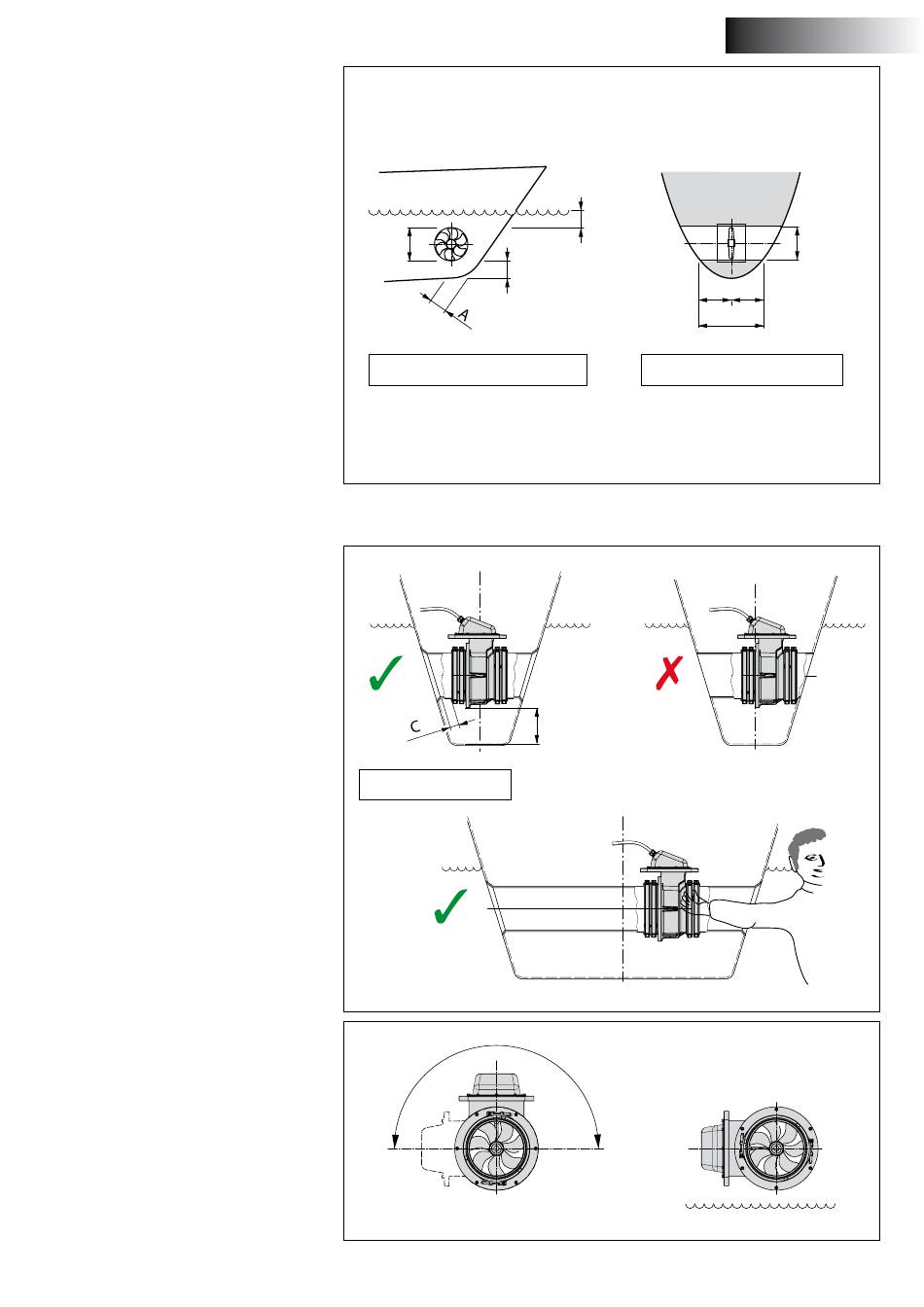

- Avstånd A som visas på ritningen skall
vara minst 0,5 x D. (D är tunnelns diame-
ter).
- Den kortaste längden på tunneln (avstånd
B) bör vara minst 2 x D (500 mm, 20 tum).
Gör inte röret längre än absolut nödvän-
digt.
4

Placering av bogpropeller tunnelpropellern

Propellern ska helst ligga på fartygets mitt-
linje, men den ska alltid vara åtkomlig från
när man så önskar byta ut anoden om så
krävs.
För att möjliggöra installation, ska det fria ut-
rymmet runt 'RimDrive' vara minst 10 cm (4
tum); storlek C.
'RimDrive' kan monteras i olika positioner
från horisontellt till vertikalt uppåt.
Anslutningsdosan ska alltid placeras ovanför
högsta nivån för slagvatten.
vetus® Installation instructions thruster RIM DRIVE 250 mm
D
A
A = min. 0,5 x D (125 mm)
C
C = min. 10 cm
180º
A
= =
B
B = min. 2 x D (500 mm)
Max. nivå
slagvatten
