6 Fonctionnement

Bouton tourner-pousser
Le bouton tourner-pousser se trouve sous le
capot du corps. Ce bouton permet de
commander le positionneur sur site :
Tourner : sélectionner des codes et valeurs.
Pousser : valider la sélection.
Commutateur
AIR TO OPEN / AIR TO CLOSE
− Lorsque la vanne s'ouvre par
augmentation de la pression dans le
servomoteur, le commutateur est réglé
sur AIR TO OPEN.
− Lorsque la vanne se ferme par
augmentation de la pression dans le
servomoteur, le commutateur est réglé
sur AIR TO CLOSE.
Touche d'initialisation

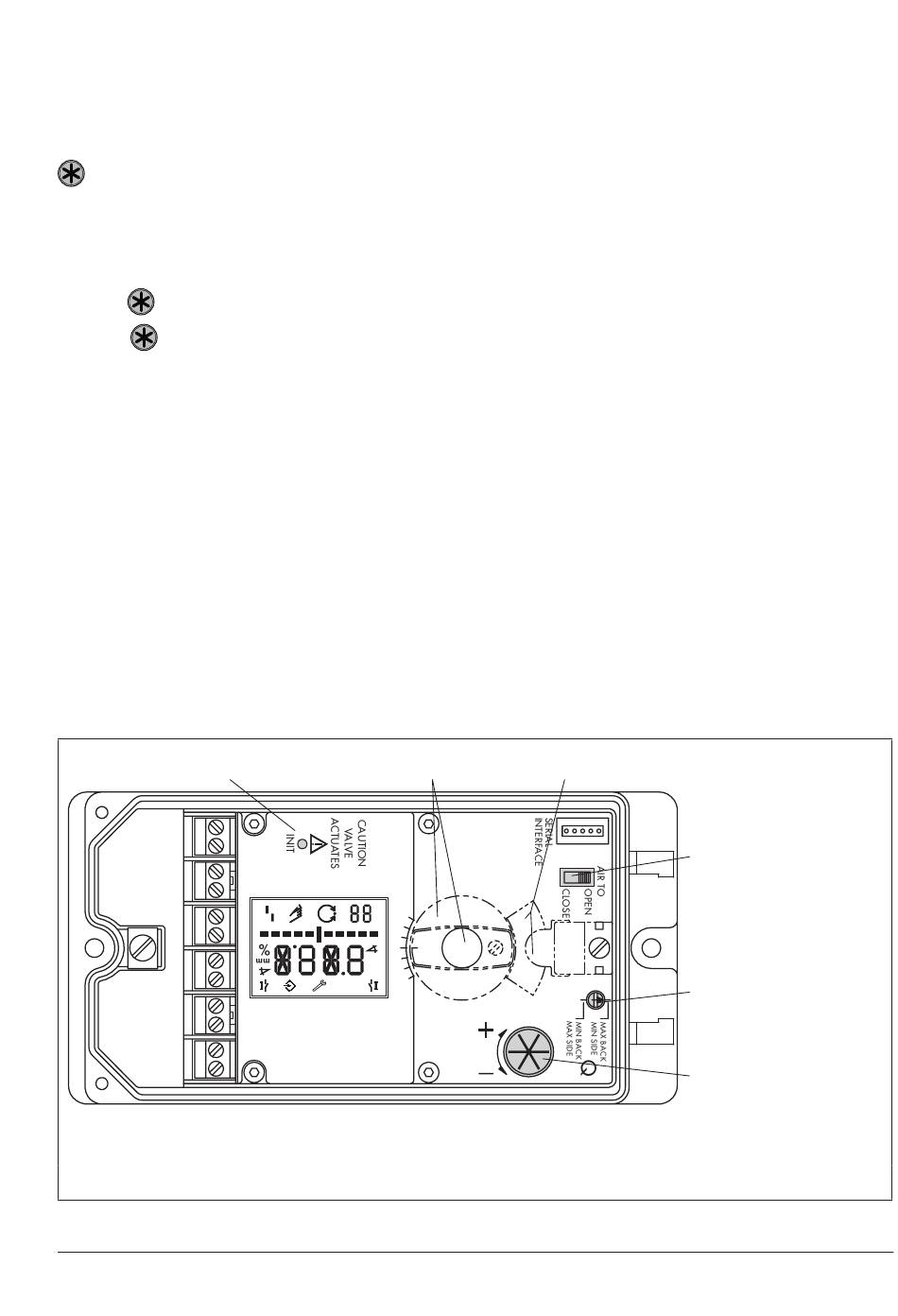

Fig. 36 : Éléments de commande
EB 8384-3
La pression de commande est la pression
pneumatique présente à la sortie du
positionneur et appliquée au servomoteur.
Restriction de débit Q
La restriction de débit permet d'adapter le
débit d'air à la taille du servomoteur. Deux
réglages fixes sont possibles selon le débit
d'air nécessaire sur le servomoteur :
− Pour les servomoteurs inférieurs à
− Dans le cas d'un raccordement à l'arrière
− Pour les servomoteurs à partir de
mm
%
S
Bouton et capuchon Drapeau du capteur inductif à fente
mm
%
S
240 cm² avec une sortie latérale de la
pression de commande (type 3271-5)
 Sélectionner MIN SIDE.
(type 3277-5)  Sélectionner MIN BACK.
240 cm², sélectionner MAX SIDE en cas
de raccordement latéral ou MAX BACK
en cas de raccordement à l'arrière.
Fonctionnement
Interface SSP
Commutateur
AIR TO OPEN /
AIR TO CLOSE
Restriction de débit
Bouton tourner-pousser
