Montage sur
profil NAMUR
10
9
9.1
Leviers XL et L
1
Levier
1.1
Écrou
1.2
Rondelle-ressort
2
Palpeur
3
Plaque de transmission
3.1
Plaque de transmission
6
Plaque de raccordement
6.1
Joints
7
Bloc manomètres
8
Kit de montage
manomètre
9
Accouplement
9.1
Équerre
10
Équerre NAMUR
11
Vis
14
Entretoises
14.1 Vis
15
Étriers
16
Équerre

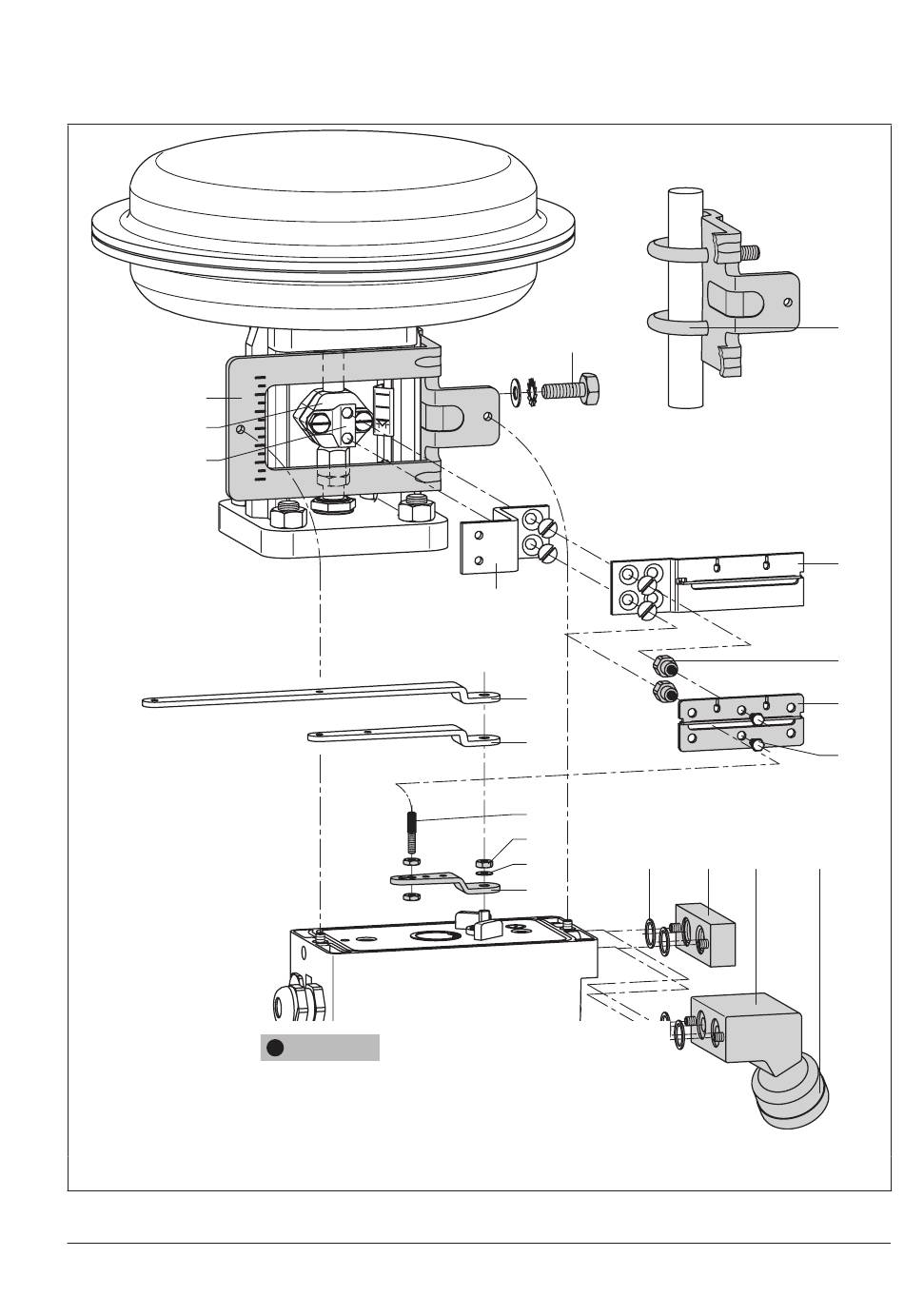

Fig. 8 : Montage selon CEI 60534-6 (NAMUR)
EB 8384-3
Équerre
supplémentaire pour
servomoteur de
2800 cm² ayant une
course ≥60 mm
ATTENTION
!
Ne raccorder l'alimentation (SUPPLY) et la sortie (OUTPUT)
que par l'intermédiaire de la plaque de raccordement (6)
fournie en tant qu'accessoire !
Ne jamais visser les raccords directement sur le corps !
Montage et mise en service
11
16
1
1
2
1.1
6.1
1.2
1
Montage sur colonnes
Ø colonnes : 20 à 35 mm
6
7
8
15
3.1
14
3
14.1
