Montage et mise en service
5. Visser le capteur de position sur la
plaque de montage et le placer sur
l'arcade de sorte que le palpeur (2)
se trouve au-dessus de la plaque de
transmission (3). La force des ressorts
doit maintenir le palpeur en contact avec
la plaque de transmission. Visser la
plaque de montage (21) sur l'arcade du
servomoteur à l'aide des deux vis de
fixation.
20
21
Symbole
Repère

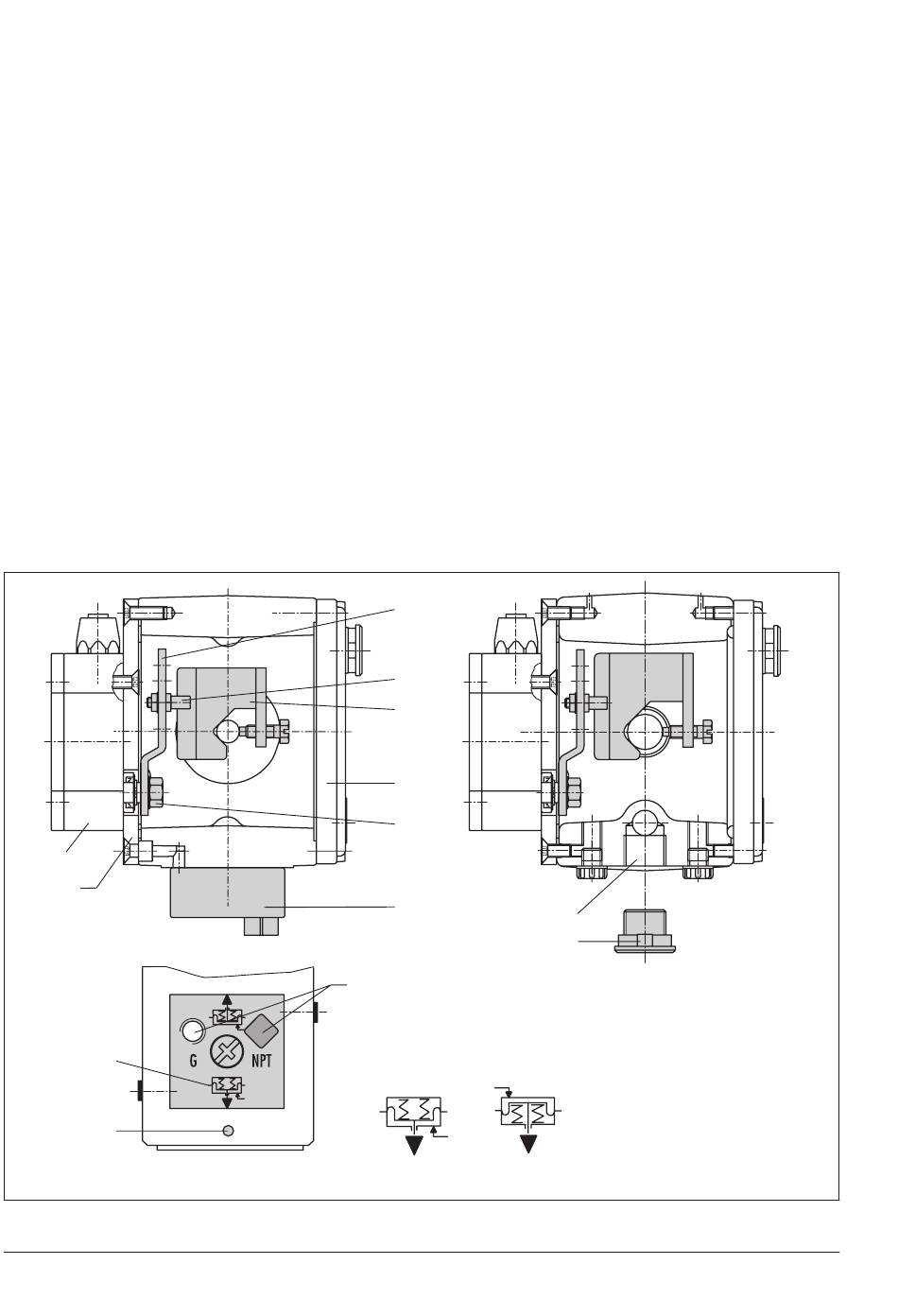

Fig. 26 : Montage pour servomoteur type 3277-5 à gauche et type 3277 à droite
72
6. Placer le couvercle (11) de l'autre côté.
S'assurer que l'évent est monté vers le
bas afin de permettre l'évacuation des
condensats éventuels.
1
2
3
11
1.1
1.2
9
Pression de commande
Bouchon de purge
Pression de commande
Tige de servomoteur
sort
entre
1
Levier
1.1 Écrou
1.2 Rondelle-ressort
2
Palpeur
3
Plaque de transmission
9
Plaque de raccordement
11
Couvercle
20
Capteur de position
21
Plaque de montage
EB 8384-3
