Fonctionnement du positionneur
7.1 Détermination de la position de sécurité
La position de sécurité (0 %) doit être définie en fonction du type de vanne et du sens d'action
du servomoteur. Positionner le commutateur à poussoir AIR TO OPEN / AIR TO CLOSE de
cette manière :
− Position AIR TO OPEN
La pression de commande ouvre, par ex. pour les vannes fermées en position de sécurité.
Le réglage AIR TO OPEN s'applique toujours aux servomoteurs à double effet.
− Position AIR TO CLOSE
La pression de commande ferme, par ex. pour les vannes ouvertes en position de sécurité.
Contrôle : quand l'initialisation est réussie, l'écran du positionneur doit afficher 0 % en
position de sécurité et 100 % quand la vanne est ouverte. Si ce n'est pas le cas, modifier la
position du commutateur et réinitialiser le positionneur.
Nota
La position du commutateur est demandée avant chaque initialisation. Par la suite, le
déplacement du commutateur n'a aucune influence sur le fonctionnement du positionneur.
7.2 Réglage de la restriction de débit Q

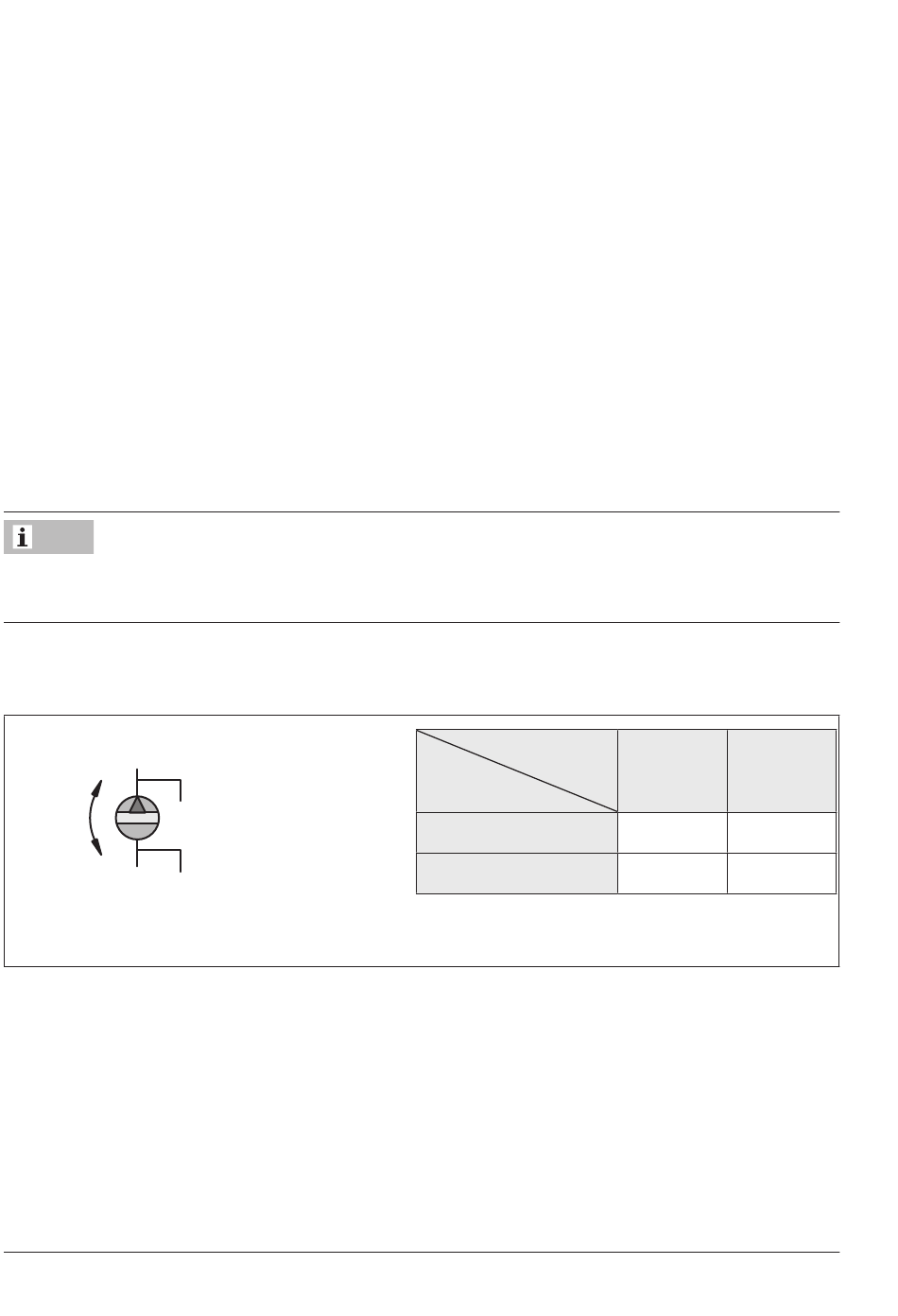

Fig. 38 : Restriction de débit Q
La restriction de débit Q permet d'adapter le débit d'air à la taille du servomoteur :
− Pour les servomoteurs ayant un temps de course inférieur à 1 s, par ex. les servomoteurs
linéaires ayant une surface active inférieure à 240 cm², la restriction doit être réglée sur
« MIN ».
− Pour les servomoteurs ayant un temps de course supérieur ou égal à 1 s, aucune
restriction de débit n'est nécessaire (« MAX »).
96
MAX BACK
MIN SIDE
Q
MIN BACK
MAX SIDE
Temps de
course
Pression de
commande
Sortie latérale
Sortie arrière
* Aucune position intermédiaire n'est autorisée.
<1 s
≥1 s
MIN SIDE
MAX SIDE
MIN BACK
MAX BACK
EB 8384-3
