1 Levier
1.1 Écrou
1.2 Rondelle-ressort
2 Palpeur
3 Plaque de transmission
10 Plaque support
11 Couvercle
11.1 Bouchon de purge
2
Levier M
Découpe de la
plaque support (10)
Vue A
16
Vue B
SUPPLY

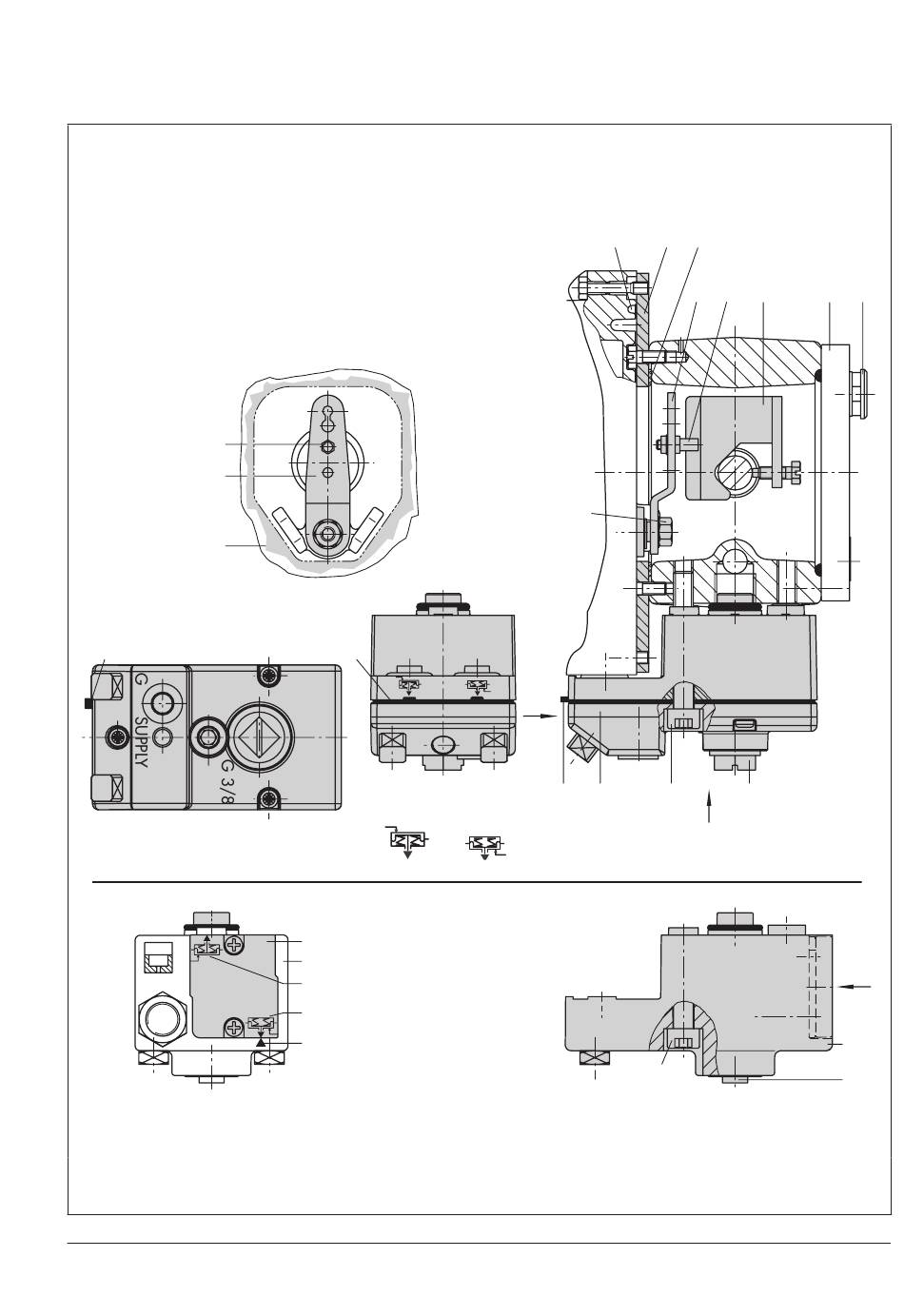

Fig. 7 : Montage direct – Raccord de pression de commande pour servomoteur type 3277 de 175 à
750 cm²
EB 8384-3
12 Bloc de liaison
12.1 Vis
12.2 Bouchon ou raccord
pour tube externe
13 Plaque de commutation
14 Joint plat
15 Joint torique
16 Joint
Vue C
16
Tige de servomoteur
entre sort
13
12
Tige entre
Tige sort
Repère
Montage et mise en service
15 10 14
1.1
1.2
C
SUPPLY
16 12 12.1
Bloc de liaison
(ancien) avec plaque
de commutation (13)
12.1
1 2 3 11 11.1
12.2
A
B
12
12.2
