12. Filtro de agua
El filtro de agua elimina la suciedad del agua para impedir que
se produzcan daños en la bomba o evitar atascos en el
evaporador. El filtro de agua deberá limpiarse regularmente.
Consulte "Mantenimiento" en la página 32.
13. Manómetro
Mediante el manómetro es posible leer la presión del agua que
circula por el circuito de agua.
14. Interruptor de flujo
El interruptor de flujo controla el caudal del circuito de agua y
protege al intercambiador de calor frente a la congelación e
impide que la bomba sufra daños.
15. Bomba
La bomba hace circular el agua por el circuito de agua.
16. Recipiente del calefactor auxiliar
El calefactor auxiliar calienta el agua de su depósito.
17. Protector térmico del calefactor auxiliar
El calefactor auxiliar está equipado con una protección térmica.
La protección térmica se activa cuando la temperatura es
demasiado alta.
18. Fusible térmico del calefactor auxiliar
El calefactor auxiliar está equipado con una protección térmica.
La protección térmica salta cuando la temperatura asciende de
forma excesiva (más alta que la temperatura del protector
térmico del calefactor auxiliar).
19. Válvula de alivio de presión
La válvula de alivio de presión impide que la presión del agua
supere el nivel máximo admisible en el circuito de agua del
sistema abriéndose a 3 bar y descargando un poco de agua.

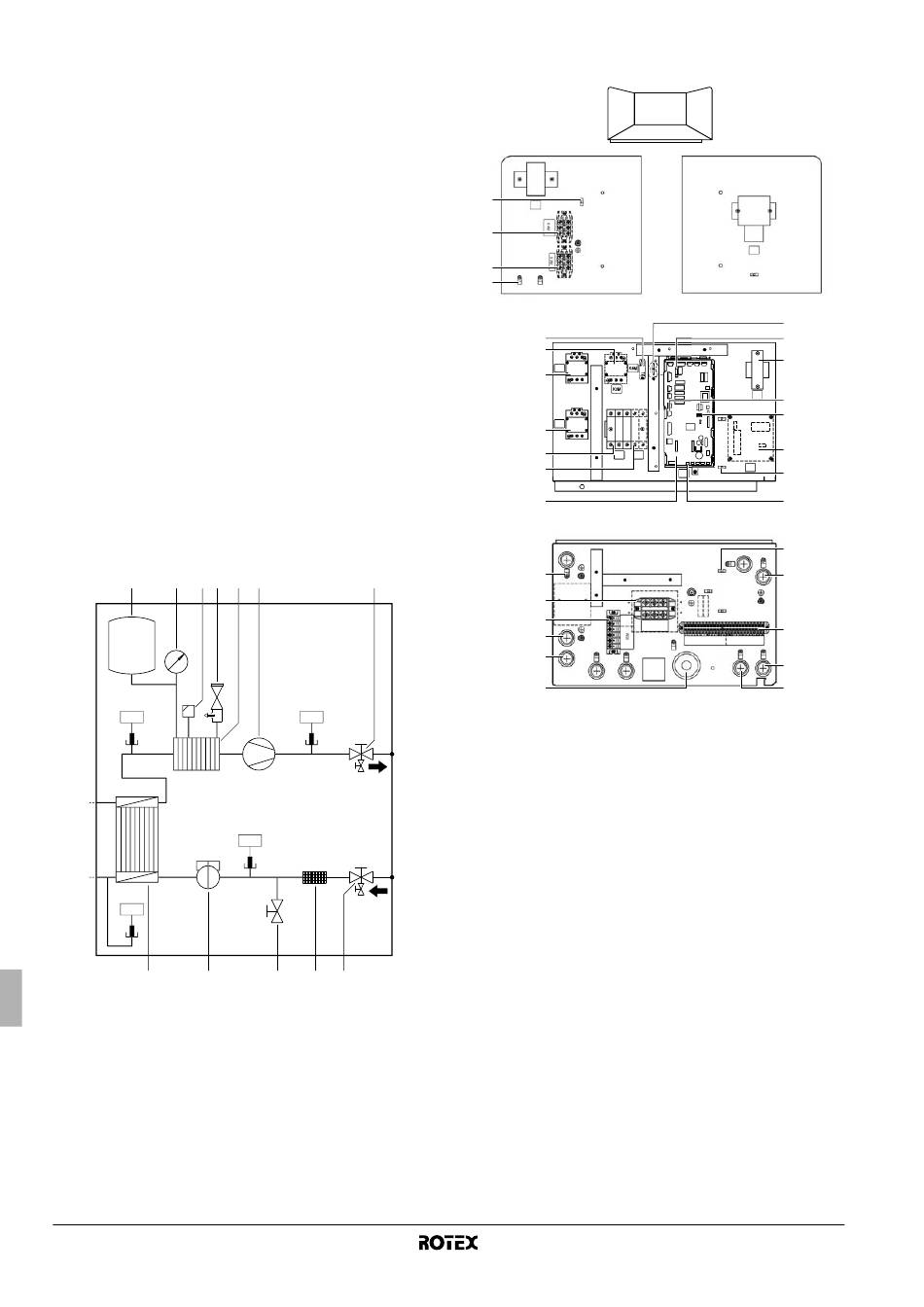

Diagrama funcional del compartimento hidráulico (puerta 3)
1 2 3 4
R11T
t >
H O
2
R13T
t >
8 9
1 Recipiente de expansión
2 Manómetro
3 Válvula de purga de aire
4 Válvula de alivio de
presión
5 Recipiente del calefactor
auxiliar con calefactor
auxiliar
6 Bomba
7 Válvula de cierre a la
salida del agua
Manual de instalación
10
5 6 7
R12T
t >
R14T
t >
10 11 12
8 Intercambiador de calor
9 Interruptor de flujo
10 Válvula de drenaje/llenado
11 Filtro
12 Válvula de cierre a la
entrada de agua con
válvula de drenaje
R11T
R12T
Sensores de temperatura
R13T
R14T
Componentes principales de la caja de interruptores
(puerta 2)
A
A
8
S1T
9
9
8
B
15
3
K5M
1
K1M
1
5
F1B F2B
4
2
D
8
6
7
18
19
22
1. Contactores K1M y K5M del calefactor auxiliar
2. Tarjeta de circuito impreso principal
La tarjeta de circuito
funcionamiento de la unidad.
3. El contactor K3M del calefactor
4. Disyuntor de la resistencia eléctrica F2B
Este disyuntor protege la resistencia eléctrica del
frente a sobrecargas o cortocircuitos.
ACS
5. Disyuntor del calefactor auxiliar F1B
El disyuntor protege el circuito eléctrico del calefactor auxiliar
frente a sobrecargas o cortocircuitos
6. Bloques de terminales
Los bloques de terminales permiten conectar el cableado de
obra con facilidad.
7. Bloque de terminales para limitación de la capacidad del
calefactor auxiliar.
8. Sujetacables
Los sujetacables permiten fijar el cableado de obra a la caja de
conexiones mediante sujetacables para asegurar el alivio de
tracción de los cables.
9. Bloques de terminales X3M, X4M
10. Fusible, tarjeta PCB FU1
11. Interruptor DIP SS2
El interruptor DIP SS2 está provisto de 4 interruptores
selectores para configurar determinados parámetros de
instalación. Consulte "Descripción general de los ajustes del
interruptor DIP" en la página 20.
12. Toma X13A
La toma X13A recibe el conector K3M.
B C
D
C
E5H
FU2
14
FU1
10
16
X13A
TR1
12
SS2
11
on
SS2
off
on
SS1
17
A4P
8
A11P
X9A
13
8
23
6
X10M
X2M
21
20
impreso principal controla
depósito de
R(D/B)LQ011~016AA6V3+W1
Unidad para bomba de calor de aire-agua
4PW53149-1
el
