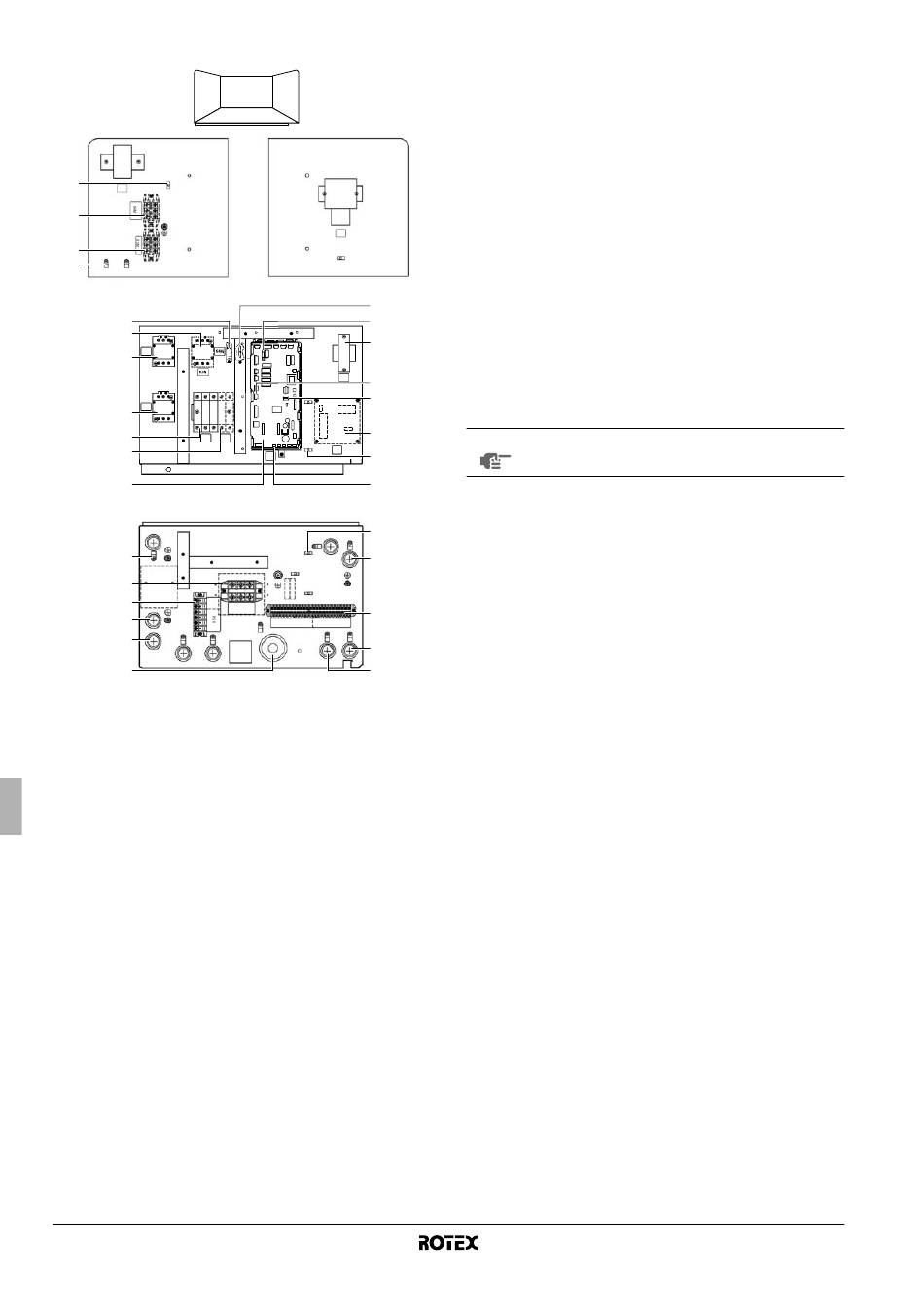

Componenti principali del quadro elettrico (porta 2)
A
A
8
S1T
9
9
8
B
15
3
K5M
1
K1M
1
5
F1B F2B
4
2
D
8
6
7
18
19
22
1. Contattori del riscaldatore di riserva K1M e K5M
2. PCB principale
La PCB (Printed Circuit Board, scheda a circuiti stampati)
principale controlla il funzionamento dell'unità.
3. Contattore del surriscaldatore K3M
4. Interruttore di protezione del surriscaldatore F2B
L'interruttore di protezione protegge il surriscaldatore nel
serbatoio dell'acqua calda per usi domestici da sovraccarichi o
cortocircuiti.
5. Interruttore di protezione del riscaldatore di riserva F1B
L'interruttore di protezione protegge il circuito elettrico del
riscaldatore di riserva da sovraccarichi o cortocircuiti.
6. Morsettiere
Le morsettiere consentono un agevole collegamento dei fili.
7. Morsettiera per la capacità di limitazione del riscaldatore di
riserva.
8. Supporti a fascetta per cavi
I supporti a fascetta per cavi consentono di fissare i collega-
menti in loco al quadro elettrico utilizzando le fascette, per
garantire la resistenza alle sollecitazioni.
9. Morsettiere X3M, X4M
10. Fusibile PCB FU1
11. Microinterruttore SS2
Il microinterruttore SS2 fornisce 4 commutatori bistabili per
configurare determinati parametri dell'installazione. Vedere
"Panoramica delle impostazioni
pagina 20.
Manuale d'installazione
10
B C
D
C
E5H
FU2
14
FU1
10
16
X13A
TR1
12
SS2
11
on
SS2
off
on
SS1
17
A4P
8
A11P
X9A
13
8
23
6
X10M
X2M
21
20
del microinterruttore"
12. Presa X13A
La presa X13A accoglie il connettore K3M.
13. Presa X9A
La presa X9A accoglie il connettore del termistore.
14. Fusibile pompa FU2 (nella fila dei fusibili)
15. Relè pompa K4M
16. Trasformatore TR1
17. A4P Identificativo allarme a distanza (solo per le installazioni
con kit di allarme a distanza).
18. Foro per transitare lungo il cavo di alimentazione del
surriscaldatore.
19. Foro per transitare lungo il cavo di alimentazione del
surriscaldatore e il cavo di protezione termica.
20. Foro per transitare lungo il cavo del termostato ambiente e i cavi
di controllo per valvole a 2-vie e a 3 vie.
21. Foro per transitare lungo il cavo termistore e il cavo di interfaccia
dell'utente (e il cavo di alimentazione a tariffa kWh ridotta).
22. Foro per transitare lungo i cavi di alimentazione del riscaldatore
di riserva.
23. Foro per transitare lungo i cavi di collegamento delle
entrate/uscite PCB opzionali.
NOTA Lo schema elettrico è collocato all'interno del
coperchio del quadro elettrico.
