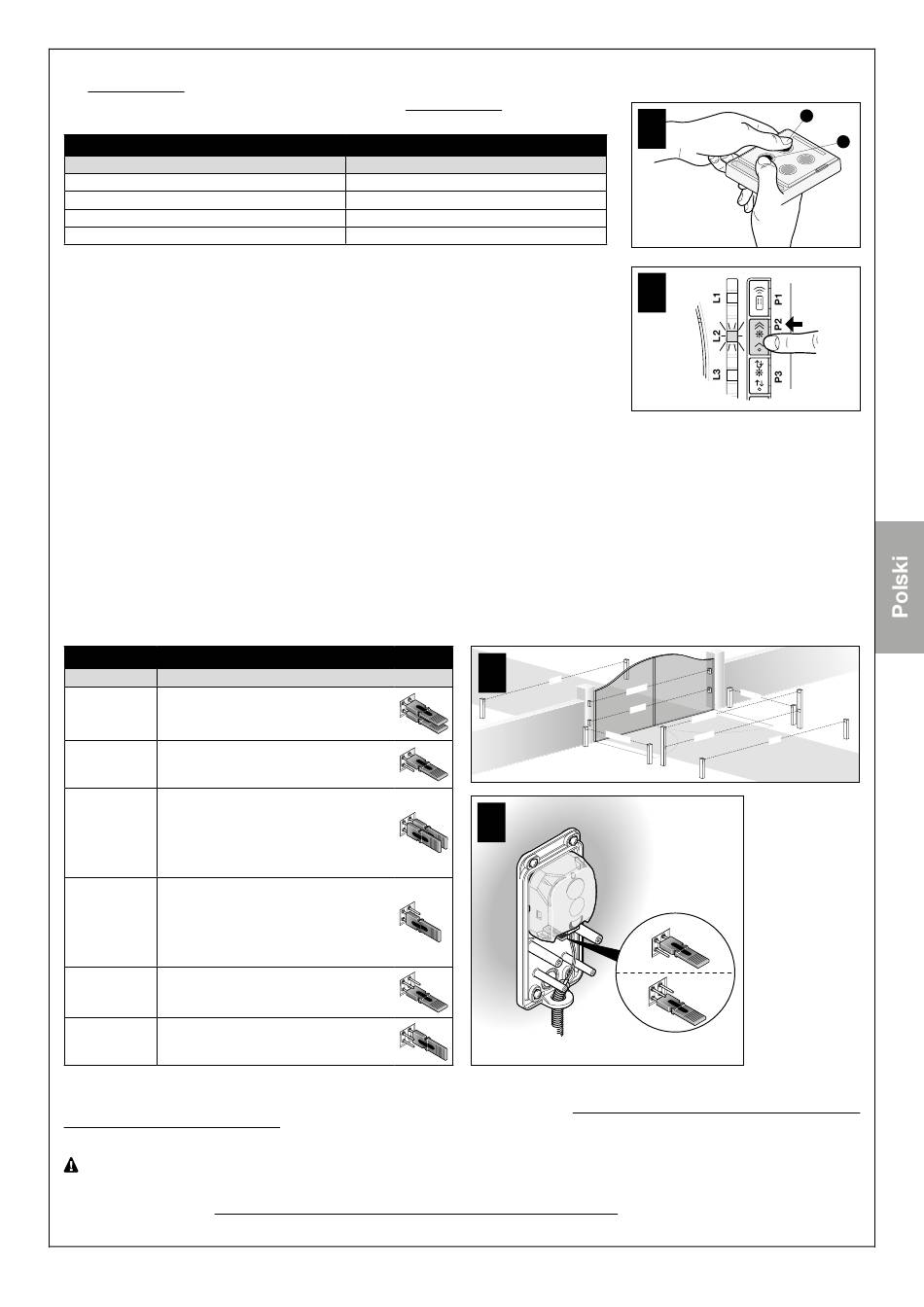

01. Na nadajniku (rys. 24) nacisnąć i przytrzymać wciśnięte równocześnie przyciski T1 i T3 przez 5 sekund, a następnie zwolnić je.
02. W ciągu 3 sekund od zwolnienia należy wykonać działanie przewidziane w Tabeli 7 aby zweryfikować żądany parametr.
03. Zwolnić przycisk, gdy lampa ostrzegawcza zaczyna migać: policzyć mignięcia.
Sprawdzić w Tabeli 5 wartość odpowiadającą liczbie mignięć.
Parametry
Konfiguracja wyjścia Open
Konfiguracja wyjścia OGI
Rozładowanie silnika 1 i 2 podczas zamykania Nacisnąć i przytrzymać wciśnięty przycisk T3
Rozładowanie silnika 1 i 2 podczas otwierania Nacisnąć i przytrzymać wciśnięty przycisk T4
9.2 - DODAWANIE LUB USUWANIE URZĄDZEŃ
W zainstalowanym systemie można dodawać lub usuwać urządzenia w dowolnym momencie: w
przypadku dodawania urządzeń ważne jest, aby sprawdzić, czy są one doskonale kompatybilne z MAE-
STRO 200M / 200C; w celu uzyskania dalszych informacji skonsultuj się z serwisem pomocy Nice.
9.2.1 - Wczytywanie kolejnych nadajników
Zazwyczaj, czynność wczytywania urządzeń podłączonych do ECSbus i do wejścia Stop jest wykonywa-
na podczas fazy montażowej; jednak po każdym dodaniu (lub usunięciu) urządzeń należy powtórzyć
procedurę opisaną poniżej:
01. Na centrali nacisnąć i przytrzymać wciśnięty przycisk P2 (rys. 25) przez przynajmniej 3 sekundy i
następnie zwolnić przycisk.
02. Poczekać kilka sekund, aż panel sterowania zakończy przyswajanie urządzeń: dioda L2 zapala się.
Jeśli zamiast tego miga, oznacza to, że wystąpił błąd, w razie potrzeby patrz rozdział 10.
03. Po dodaniu lub usunięciu urządzeń, konieczne jest ponowne wykonanie odbioru automatyki (punkt 6.1).
9.2.2 - Dodawanie opcjonalnych fotokomórek
W dowolnym momencie, możliwe jest zainstalowanie dodatkowych fotokomórek, oprócz fotokomórek dostarczonych w serii z RIVA200. W auto-
matyce do bram przesuwnych 2-skrzydłowych możliwe jest zainstalowanie fotokomórek w sposób przedstawiony na rys. fig. A.
W celu prawidłowego rozpoznania fotokomórek przez centralę, należy wykonać nadanie adresów przy użyciu odpowiednich mostków elektrycznych.
Nadanie adresów powinno się odbyć na TX i RX (wykonując mostki elektryczne w ten sam sposób) i po upewnieniu się, czy inne pary fotokomórek nie
posiadają tego samego adresu. Nadawanie adresu fotokomórkom służy zarówno do ich prawidłowego rozpoznania wśród innych urządzeń ECSbus,
jak również do przypisania spełnianej funkcji.
01. Otworzyć pokrywę fotokomórki.
02. Odnaleźć pozycję, w której są zainstalowane na podstawie Rysunku A i wykonać mostek, zgodnie z Tabelą C.
Nieużywane mostki powinny być umieszczone w odpowiednim gnieździe w celu ich przyszłego użycia (rys. B).
03. Wykonać fazę wczytywania w sposób wskazany w punkcie 5.3 „Rozpoznawanie innych urządzeń".
TABELA C
Fotokomórka
Fotokomórka zewnętrzna h = 50
FOTO działająca przy zamykaniu (zatrzymuje i
zmienia kierunek ruchu)
Fotokomórka zewnętrzna h = 100
FOTO II działająca przy zamykaniu (zatrzymuje i
zmienia kierunek ruchu)
Fotokomórka wewnętrzna h = 50
z działaniem podczas zamykania
(zatrzymuje i zmienia kierunek ruchu)
FOTO 1
oraz podczas otwierania (zatrzymuje
i rusza ponownie z chwilą zwolnienia
fotokomórki)
Fotokomórka wewnętrzna h = 100 z
działaniem podczas zamykania
(zatrzymuje i zmienia kierunek ruchu)
FOTO 1 II
oraz podczas otwierania (zatrzymuje
i rusza ponownie z chwilą zwolnienia
fotokomórki)
Fotokomórka wewnętrzna z działaniem
FOTO 2 podczas otwierania (zatrzymuje i zmienia
kierunek ruchu)
Fotokomórka wewnętrzna z działaniem
FOTO 2 II podczas otwierania (zatrzymuje i zmienia
kierunek ruchu)
9.3 - WCZYTYWANIE KOLEJNYCH NADAJNIKÓW
Centrala zawiera odbiornik radiowy, współpracujący z nadajnikami ECCO5 (różne modele). Dostarczone nadajniki nie są wczytane, więc należy
najpierw dokonać wczytania 1 nadajnika (punkt 5.5); w celu wczytania kolejnych nadajników można wybrać jedną z procedur (Tryb 1 lub Tryb 2) opi-
sanych poniżej.Odbiornik radiowy w centrali zawiera 100 jednostek pamięci; wczytywanie w Trybie 1 zajmuje jedną jednostkę dla każdego nadajnika,
natomiast w Trybie 2 – jedną jednostkę dla każdego wczytanego przycisku nadajnika.
Przed wykonaniem procedur wczytywania, należy je dokładnie przeczytać i przestrzegać podanych w nich czasów.

9.3.1 - Procedura wczytywania w Trybie 1

Za pomocą tej procedury następuje równoczesne wczytanie wszystkich przycisków nadajnika, przypisując je automatycznie do poleceń
zamieszczonych w Tabeli 8.
TABELA 7
Działanie do wykonania
Nacisnąć i przytrzymać wciśnięty przycisk T1
Nacisnąć i przytrzymać wciśnięty przycisk T2
Mostki
24
25
A
F A 2
O II
F O T
O
F O T
F O T
O 2 II
B
T1
T3
F O T
O 2
O 1 II
F O T
O 1
F O T
F A 1
