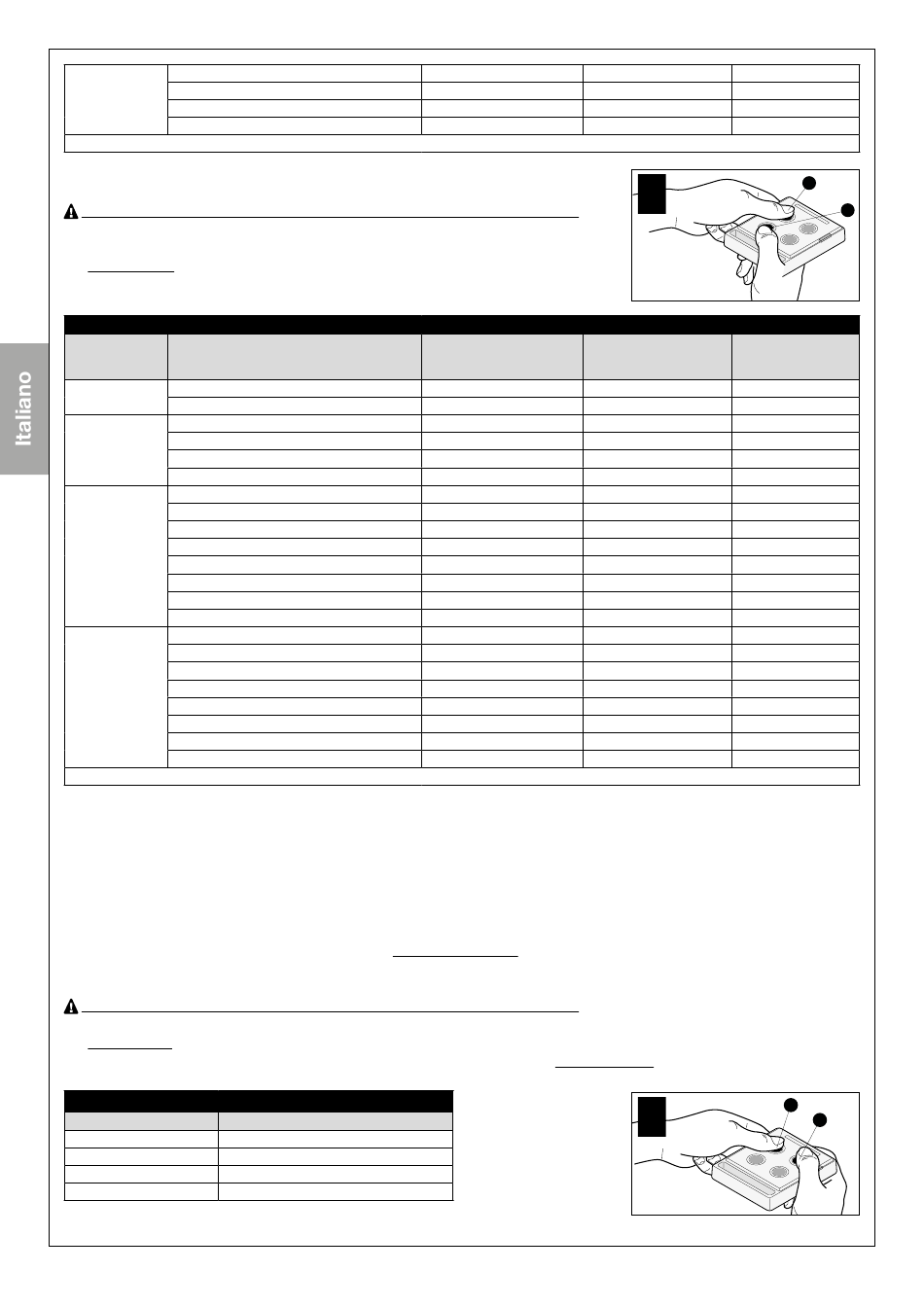

Funzione
Apre - Stop - Chiude - Stop
Step by Step
Apre - Stop - Chiude - Apre *
(SbS)
Apre - Chiude - Apre - Chiude
Solo apertura
* Valore di fabbrica
9.1.1.2 - Procedura di regolazione dei parametri: Configurazione ingresso SbS - Configurazione
uscita OGI - Scaricamento Motore 1 e 2 in chiusura - Scaricamento Motore 1 e 2 in apertura
Prima di procedere, verificare nella Tabella 5 il parametro da modificare e l'azione da eseguire:
01. Sul trasmettitore (fig. 22) premere e matenere premuti contemporaneamente i tasti T1 e T3 per 5
secondi e poi rilasciarli.
02. Entro 3 secondi dal rilascio, eseguire l'azione prevista nella Tabella 5 per modificare il parametro
desiderato.
Parametri Valore
Configurazione Apertura (con sequenza apre-stop) *
ingresso Open
Apertura pedonale (comando passo passo)
Configurazione OGI *
uscita OGI
Luce di cortesia
Elettroserratura

Funzione presenza

Scaricamento Nessun scarico *
Motore 1 e 2 in
0,1 sec (minimo)
chiusura
0,2 sec
0,3 sec
0,4 sec (medio)
0,5 sec
0,6 sec
0,7 sec (massimo)
Scaricamento Nessun scarico *
Motore 1 e 2 in
0,1 sec (minimo)
in apertura
0,2 sec
0,3 sec
0,4 sec (medio)
0,5 sec
0,6 sec
0,7 sec (massimo)
* Valore di fabbrica
9.1.2 - Funzione Presenza
Se a questa uscita vengono collegati i moduli luce LM100 (non in dotazione), il funzionamento di questa funzione è il seguente:
- con cancello chiuso: quando un oggetto opaco interrompe la trasmissione (infrarosso) delle fotocellule, la luce di cortesia si accende per 5 secondi;
trascorsi i 5 secondi, se la trasmissione è ancora interrotta, la luce di cortesia si accende per altri 5 secondi; se invece la fotocellula non rileva presen-
ze la luce di cortesia si spegne.
- con cancello in movimento (manovra di apertura e chiusura): la luce di cortesia è sempre accesa.
Al termine della manovra di apertura o chiusura o a cancello fermo, la luce di cortesia resta accesa per ulteriori 5 secondi, poi si spegne e riprende il
comportamento del cancello quando è chiuso.
9.1.3 - Verifica dei valori impostati per ciascun parametro (usando il trasmettitore memorizzato in Modo 1)
La verifica può essere effettuata con un trasmettitore qualsiasi memorizzato in Modo 1 (vedere paragr. 9.3.1). Se non è disponibile nessun trasmettitore
memorizzato in Modo 1, è possibile memorizzarne uno solo per effettuare le programmazioni e poi cancellarlo (vedere paragr. 9.4).
9.1.3.1 - Procedura di verifica dei parametri: Tempo pausa - Apertura pedonale - Forza motori - Funzione Step by Step (SbS)
Prima di procedere, verificare nella Tabella 6 il parametro da modificare e l'azione da eseguire:
01. Sul trasmettitore (fig. 23) premere e matenere premuti contemporaneamente i tasti T1 e T2 per 5 secondi e poi rilasciarli.
02. Entro 3 secondi dal rilascio, eseguire l'azione prevista nella Tabella 6 per verificare il parametro desiderato.
03. Rilasciare il tasto quando il lampeggiante o il led EcsBus inizia a emettere dei lampeggi: contare i lampeggi.
Verificare nella Tabella 4 il valore che corrisponde al numero di lampeggi.
Parametri Azione da eseguire
Tempo pausa Premere e mantenere premuto il tasto T1
Apertura pedonale Premere e mantenere premuto il tasto T2
Forza motore Premere e mantenere premuto il tasto T3
Funzione Step by Step Premere e mantenere premuto il tasto T4
24 – Italiano
TABELLA 6
T4
1
2 T4
3 T4
4 T4
TABELLA 5
N. lampeggi emessi dal Tasto del trasmettitore
lampeggiante o del led da usare
EcsBus
1 T1
2 T1
1 T2
2 T2
T2
3
T2
4
1 T3
2 T3
3 T3
4 T3
T3
5
T3
6
7 T3
8 T3
1 T4
2 T4
T4
3
T4
4
5 T4
6 T4
7 T4
8 T4
Premere 1 volta T4
Premere 2 volte T4
Premere 3 volte T4
Premere 4 volte T4
22
T1
Azione da eseguire
Premere 1 volta T1
Premere 2 volte T1
Premere 1 volta T2
Premere 2 volte T2
Premere 3 volte T2
Premere 4 volte T2
Premere 1 volta T3
Premere 2 volte T3
Premere 3 volte T3
Premere 4 volte T3
Premere 5 volte T3
Premere 6 volte T3
Premere 7 volte T3
Premere 8 volte T3
Premere 1 volta T4
Premere 2 volte T4
Premere 3 volte T4
Premere 4 volte T4
Premere 5 volte T4
Premere 6 volte T4
Premere 7 volte T4
Premere 8 volte T4
23
1
T3
2
