CC 650, 950

Correction du jeu de coupe

Des cales d'épaisseur sont requises pour ajuster le
jeu de coupe. Ces cales ne sont pas comprises dans
la liste de livraison des lames de démolition. Elles
doivent être achetées séparément. Le numéro de
commande est indiqué dans la liste de pièces de
rechange.
AVERTISSEMENT Des fragments métalliques
sont projetés à grande vitesse
Les lames de coupe sont en acier trempé. Si les
lames de coupe entrent en contact l'une contre l'autre
lorsque les mâchoires se ferment, des fragments s
peuvent être projetées et provoquer des blessures
graves ou des dégâts matériels.
Portez des lunettes de protection lors du réglage
►
du jeu de lame.
Placez des cales uniquement sur les lames de
►
coupe, de sorte á obtenir un jeu de lame minimal
lorsque les mâchoires se ferment.

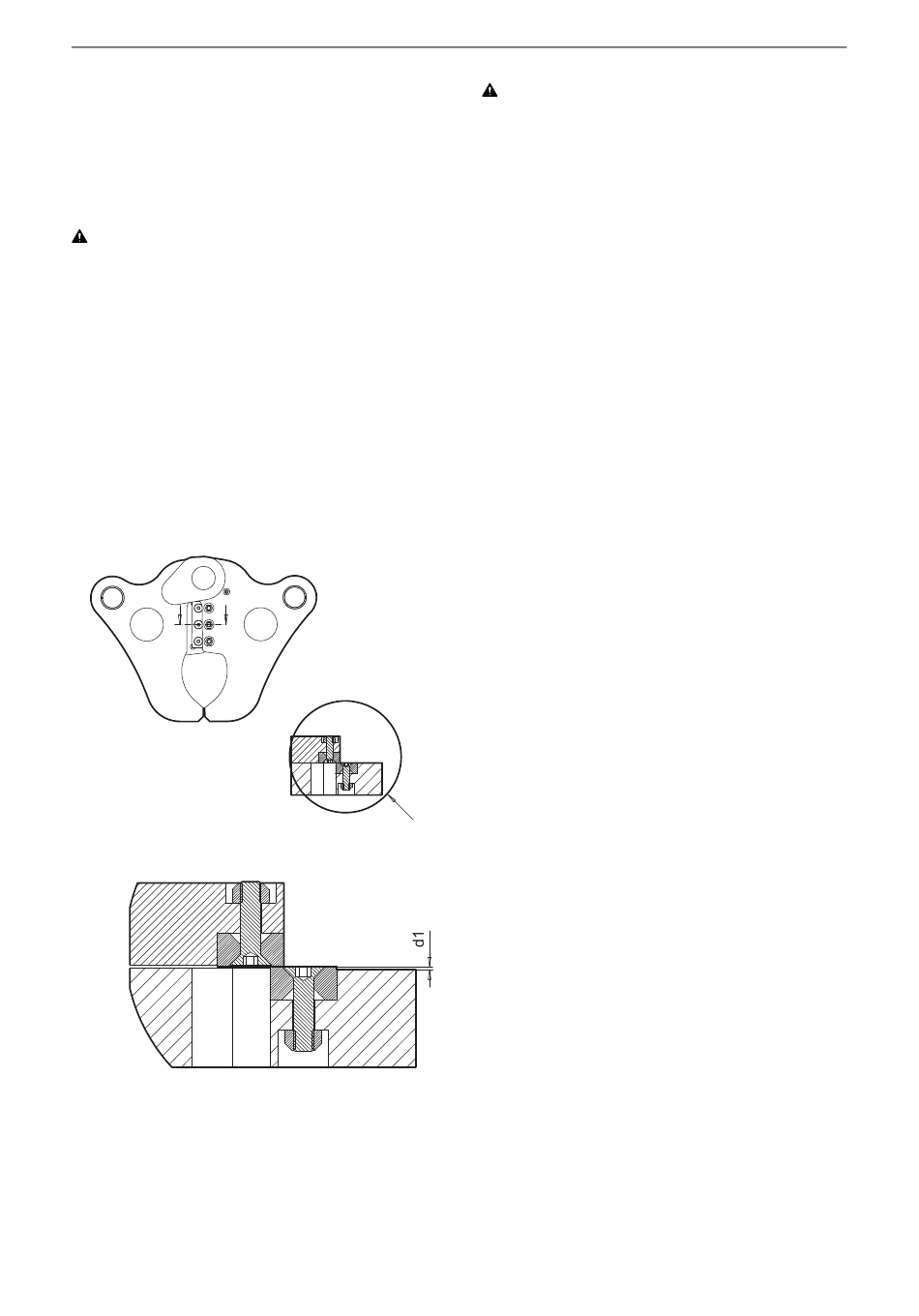

♦ Placez toujours des cales sous les paires de lames
qui se chevauchent. La saillie de lame « d1 » sur
la mâchoire (simple) et (double) doit être identique.
C C
B
Ouvrez complètement les mâchoires.
♦
© 2011 Atlas Copco Construction Tools GmbH | No. 3390 5102 03 | 2011-08-02
Instructions d'origine
AVERTISSEMENT Risque de cisaillement ou
d'écrasement du corps ou d'une partie du corps
Les mâchoires peuvent se fermer de manière
inattendue, entraînant un risque potentiel de
cisaillement ou d'écrasement du corps ou d'une
partie du corps.
Assurez-vous que personne ne se trouve entre
►
les mâchoires.
♦ Tenez-vous à l'extérieur des mâchoires, et pas
entre elles, pour effectuer cette opération !
♦ Coupez l'alimentation hydraulique des pinces de
démolition en fermant les vannes d'arrêt des
conduites « Ouvrir les pinces de démolition »
(Raccord « A ») et « Fermer les pinces de
démolition » (Raccord « B ») sur la flèche du
porteur.
♦ Immobilisez l'engin porteur de manière qu'il ne
risque pas de se déplacer de façon inattendue.
♦ Maintenez les vis à six pans creux (A) avec une
clé six pans pour les empêcher de tourner.
♦ Desserrez les écrous six pans (D) avec une clé à
cliquet.
♦ Retirez les vis six pans creux (A) et les écrous six
pans (D).
♦ Déposez la lame (B) de son logement à l'aide d'un
C-C
tournevis ou d'un burin mince.
♦ Insérez la cale (C) entre la lame (B) et le logement
de lame.
♦ Positionnez la lame (B).
♦ Faites passer les vis six pans creux (A) dans les
trous forés libres.
B
♦ Vissez les écrous à six pans (D).
♦ Maintenez les écrous à six pans (D) avec une clé
polygonale pour les empêcher de tourner.
♦ Serrez les vis six pans creux (A) au couple requis
(voir le chapitre Assemblages boulonnés/Couples
de serrage).
MAINTENANCE
