Prescriptions de sécurité et instructions pour
l'opérateur

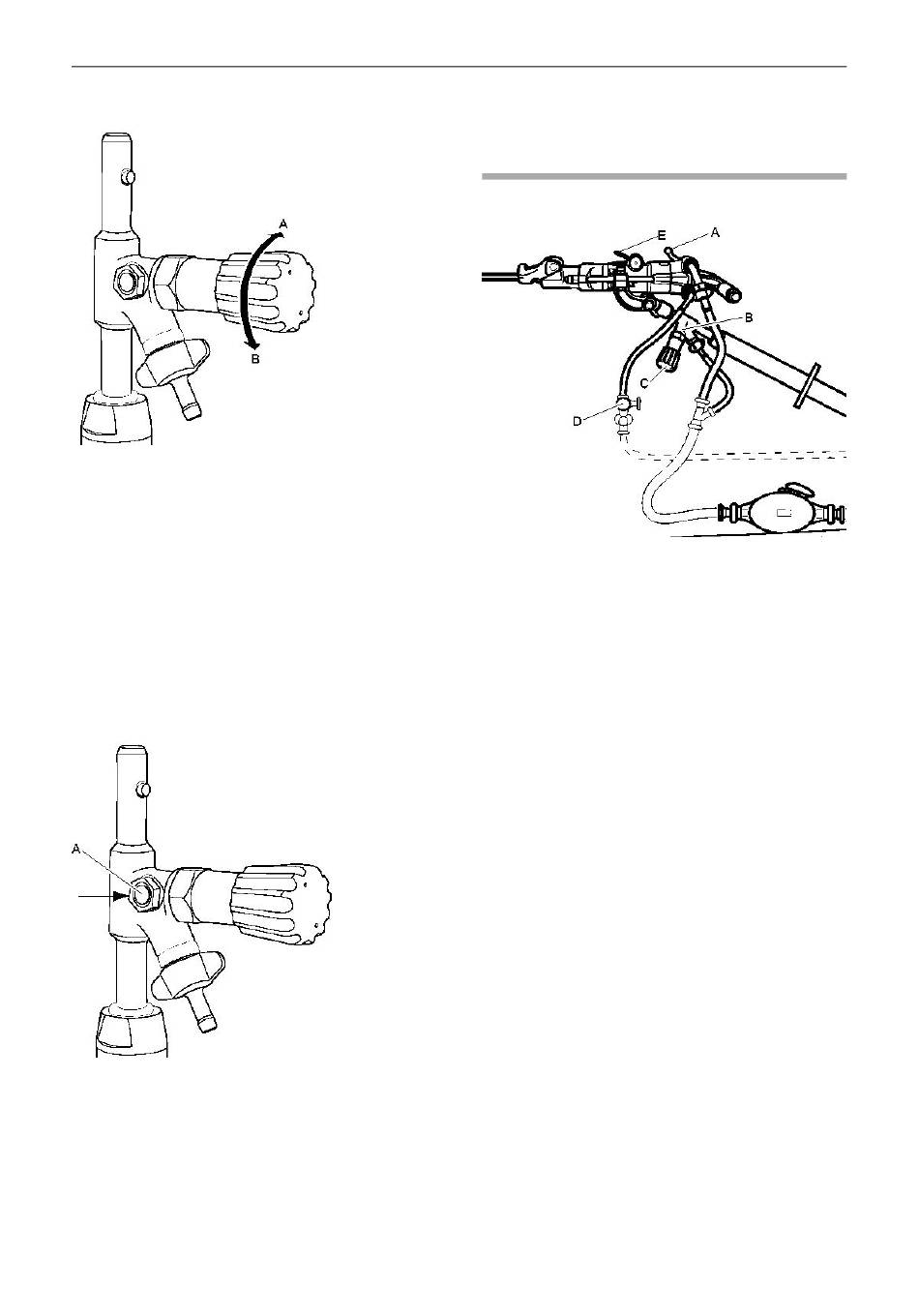

Bouton de commande de l'avance du
poussoir
Réglez la force d'avance à l'aide du bouton de
commande d'avance de la manière suivante :
♦ Tournez le bouton de commande d'avance (B)
dans le sens inverse des aiguilles d'une montre
pour augmenter la force d'avance.
♦ Tournez le bouton de commande d'avance dans
le sens des aiguilles d'une montre (A) pour réduire
la force de poussée.
♦ Quand le bouton de commande d'avance est en
position fermée (A), le poussoir est mis à l'air libre.

Bouton de soupape

Quand le bouton de soupape (A) est enfoncé, la force
de poussée cesse brusquement, annulant les
réglages du bouton de commande d'avance. Cette
fonction sert, par exemple, pour régler la taille de la
perforatrice lors du montage du poussoir ou lorsque
l'ensemble à tendance à bloquer. Lorsqu'on appuie
sur le bouton de soupape, la pression d'air dans le
44
poussoir baisse et celui-ci peut être rétracté
manuellement.
Marche/arrêt
Démarrage du marteau perforateur
1. Ouvrez la vanne principale d'arrivée d'air
comprimé.
2. Ouvrez le robinet (D) pour l'eau de rinçage.
3. Réglez le bouton de commande d'avance (C)
jusqu'à ce qu'il soit possible d'appliquer une force
d'avance suffisante pour amorcer le trou.
4. Alignez le marteau perforateur de façon à ce que
le fleuret touche le point d'amorce souhaité.
5. Poussez légèrement le levier de commande (A)
vers l'avant pour activer le dispositif d'injection
d'eau, de percussion et de rotation.
6. Amorcez le trou avec une force de poussée
réduite.
7. Poussez le levier de commande (A) à fond vers
l'avant une fois que le fleuret a trouvé une base
sûre dans la roche.
8. Réglez la force d'avance à l'aide du bouton de
commande d'avance (C) de façon à obtenir un
taux de pénétration maximum.
