KIT D'UTILISATION SHIFTER R3 (SELECTION INVERSEE
UNIQUEMENT)

Etape 9 : Assemblage

Remarque :
➔
Le Kit d'utilisation Shifter R3 (En sélection inversée uniquement) est constitué de trois
biellettes (172,183,196 mm).
Description :

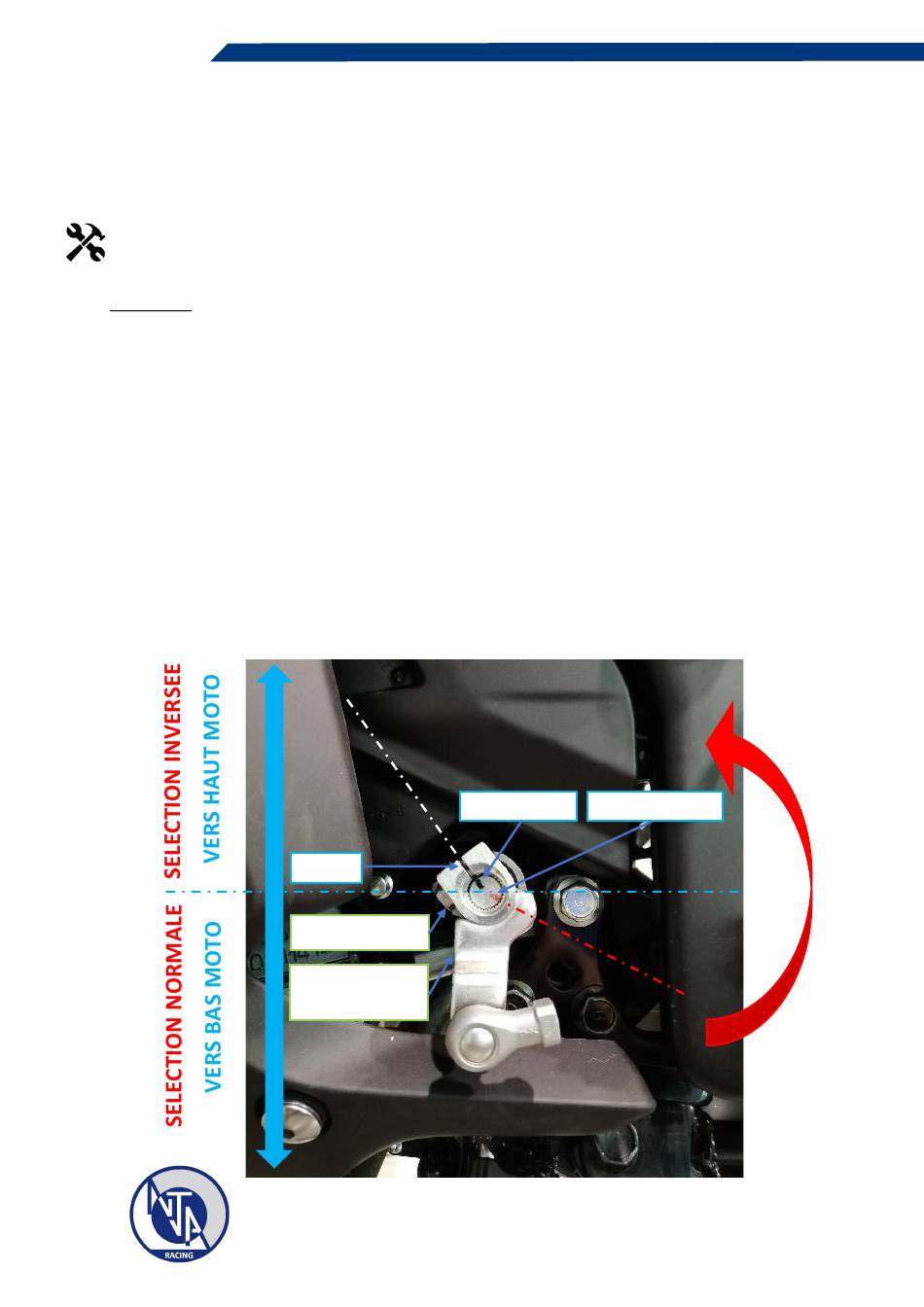

9.1. Lorsque vous êtes en sélection normale la biellette de sortie de boite de vitesse est dirigée
vers le bas de la moto (Le trait noir correspondant au montage d'origine (Cf photos ci-dessous)).
Lorsque vous voulez passer en sélection inversée avec l'utilisation du Shifter, la biellette de sortie
de boite de vitesse doit être dirigée vers le haut de la moto (La fente de la biellette doit être alignée
avec le trait rouge (Cf photos ci-dessous)). Pour effectuer le changement, à l'aide d'une clé plate
de 10 retirer la vis de la biellette de sortie de boite de vitesse. Une fois la rotation de la biellette
réalisée et l'alignement du
repositionner et resserrer la vis de la biellette de sortie de boite de vitesse. (S'assurer du bon
serrage de l'ensemble).
trait rouge avec la fente réalisé (Comme expliqué ci-dessus),
TRAIT NOIR
FENTE
Vis (Clé plate M10)
Biellette sortie de
boîte de vitesse
GAMME DE MONTAGE
TRAIT ROUGE
