Etape 5 : Réglage moto
Description :
5.1. Au niveau du sélecteur trois réglages-vous sont proposés :

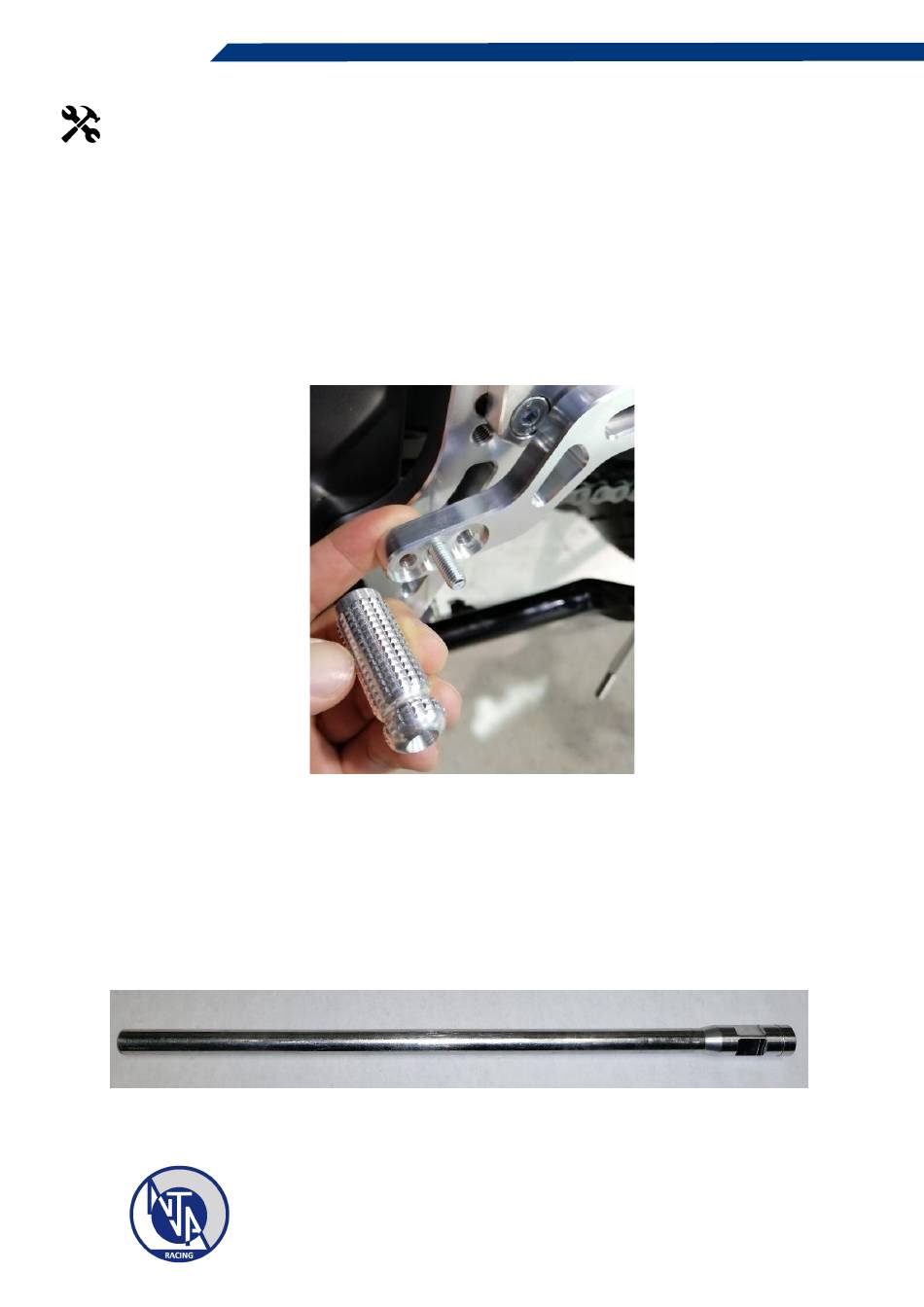

➔ 1) Le premier permet de régler la position de l'Embout pédale « 004_I_N2_Emboût Pédale » (3
Positions possibles). Mettre de la Loctite 222.
➔ 2) Le deuxième permet de régler la hauteur du sélecteur.
➔ 3) Le troisième permet de régler la sensibilité du sélecteur (2 positions)
1)
2)
A l'aide de la biellette de réglage « 3502_Tige droite » et des contres écrous, régler la
2.1)
hauteur du sélecteur « 3501_Sélecteur » . Vous disposez d'une biellette de 220 mm afin d'affiner votre
réglage de hauteur de pédale en sélection inversée ou normale (Sans Shifter). Afin de faire varier la
hauteur de la pédale visser plus ou moins la biellette de réglage « 3502_Tige droite ».
biellette de réglage est à minimum vissée de 5 mm de chaque côté.
Réglage position Embout Pédale
GAMME DE MONTAGE
S'assurer que la
16
