ASSEMBLAGE COMMANDE RECULEE SELECTEUR
Assemblage
Etape 1 :
Description :

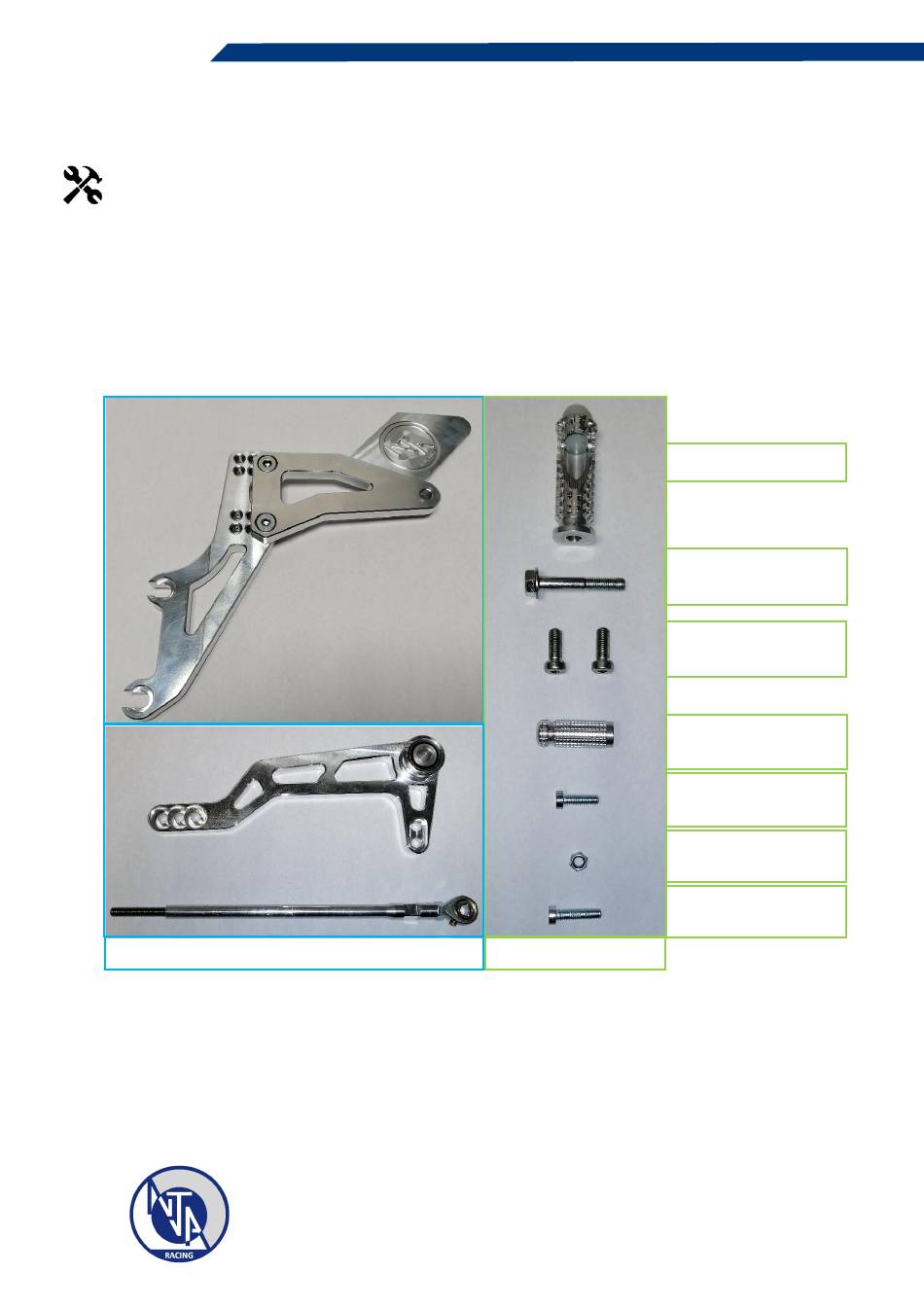

1.1. Prendre l'ensemble des pièces de la commande reculée sélecteur « 3000_CS_Ensemble_
Commande_R3 » (Pièces prémontées + Pièces détachées).
Pièces prémontées
Pièces détachées
GAMME DE MONTAGE
Cf. Eclate et Nomenclature
003_I_N2_Repose pied
004_E_N2_DIN6921_M8x
50
012_E_N2_Vis CHC tête
basse M8x20
004_I_N2_Emboût
Pédale
015_E_N2_Vis CHC tête
basse M6x16
010_E_N2_Ecrou_Nilstop
M6
039_E_Vis CHC tête basse
M6x25
8
