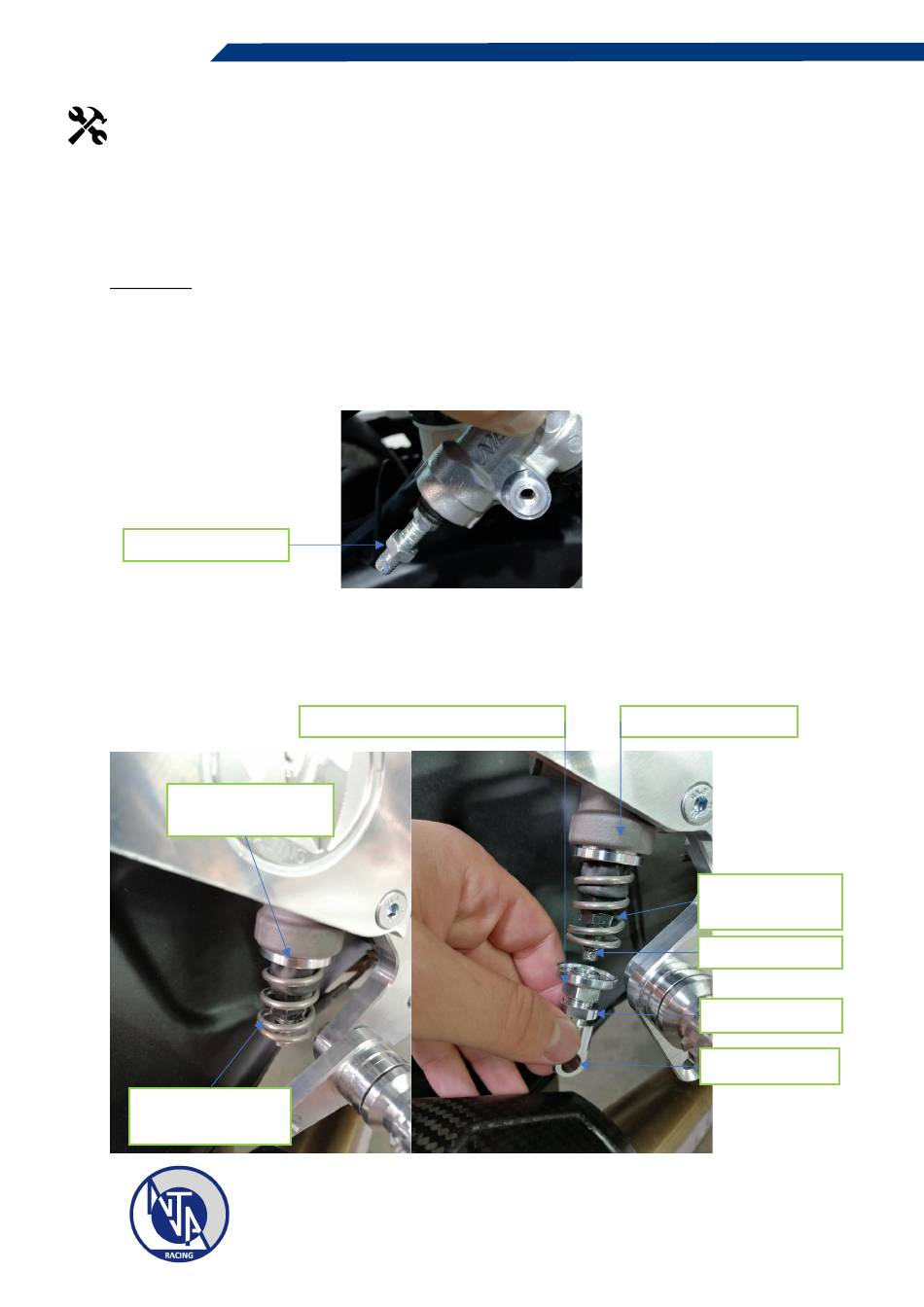

Etape 8 : Réglage moto
Description :
8.1. Comme sur la commande reculée côté sélecteur utiliser les deux séries de 6 trous filetés
afin de régler la position de votre commande reculée sur la moto
Remarque :
➔ Utilisation d'une clé Allen pour visser les deux vis CHC M8x16 « 002_E_N2_Vis CHC tête basse
M8x16 »
8.2.
Avant l'étape suivante vérifier que la Tige de votre Maitre-cylindre se trouve dans cette
configuration (1 seul contre-écrou d'origine) :
1 seul contre écrou
Positionner la rondelle maitre-cylindre « 2304_Rondelle maitre-cylindre » dans son logement
8.3.
puis positionner le ressort du maitre-cylindre «030_E_Ressort maitre-cylindre ». Ensuite venir visser
l'ensemble, Tige Chape «2301_Tige chape », Contre écrou « 2303_Contre écrou » et Ecrou réglage ressort
«2302_Ecrou de réglage ressort » , sur la Tige du maitre-cylindre.
2304_Rondelle maitre-
cylindre
030_E_Ressort
maitre-cylindre
2302_Ecrou de réglage ressort
GAMME DE MONTAGE
Maitre-cylindre
Contre-écrou tige
maitre-cylindre
Tige maitre-cylindre
2303_Contre écrou
2301_Tige chape
