1) Premier réglage (hauteur pédale) :
a. Réglage Grande amplitude (Cf. images suivante) :
Ce premier réglage de grande amplitude vous propose 3 positions à 20°. Pour cela venir indexer la
pédale de frein bas « 012_I_N2_Pédale de frein bas _R3 R6 R1 » sur la pédale de frein haut « 013_I_N2_Pédale
de frein haut R3 R1 » à l'aide des quatre goupilles « 015_I_N2_Goupilles pédale frein » sur une des 3 positions
proposées. Vérifier que ces deux pièces sont bien en appui plan puis venir positionner la rondelle pivot
pédale « 014_I_N2_Rondelle pivot pédale » et venir visser l'ensemble à l'aide de la vis FHC M6x12
« 031_E_Vis FHC M6x12 » afin de garantir le maintien en position (Mettre de la Loctite 222).
appliquer un petit couple de serrage uniquement pour permettre le plaquage des deux pièces.
b. Réglage Fin (Cf. images suivante) :
Ensuite afin d'affiner votre réglage, en fonction du vissage de la Tige chappe « 2301_Tige
chappe_R1 » sur la tige du maitre-cylindre, vous allez pouvoir ajuster la hauteur de votre pédale afin
d'arriver à une position optimale.
de 5mm sur la tige du maitre-cylindre afin de garantir le bon fonctionnement du mécanisme.
Ensuite positionner l'entretoise 2 «3202_Entretoise 2 R3 » et la vis FHC M6x40 « 032_E_Vis FHC
M6x40 » entre la pédale de frein haut « 013_I_N2_Pédale de frein haut _R3 R1 » et la tige chape « 2301_Tige
chape » sans positionner l'écrou Nilstop M6 « 010_E_N2_Ecrou_NilstopM6 » afin de faciliter les itérations
de réglage de la hauteur de la pédale. Une fois satisfait de votre réglage venir boulonner l'ensemble
avec l'écrou Nilstop M6 « 010_E_N2_Ecrou_NilstopM6 » à l'aide d'une clé Allen et d'une clé plate de 10.

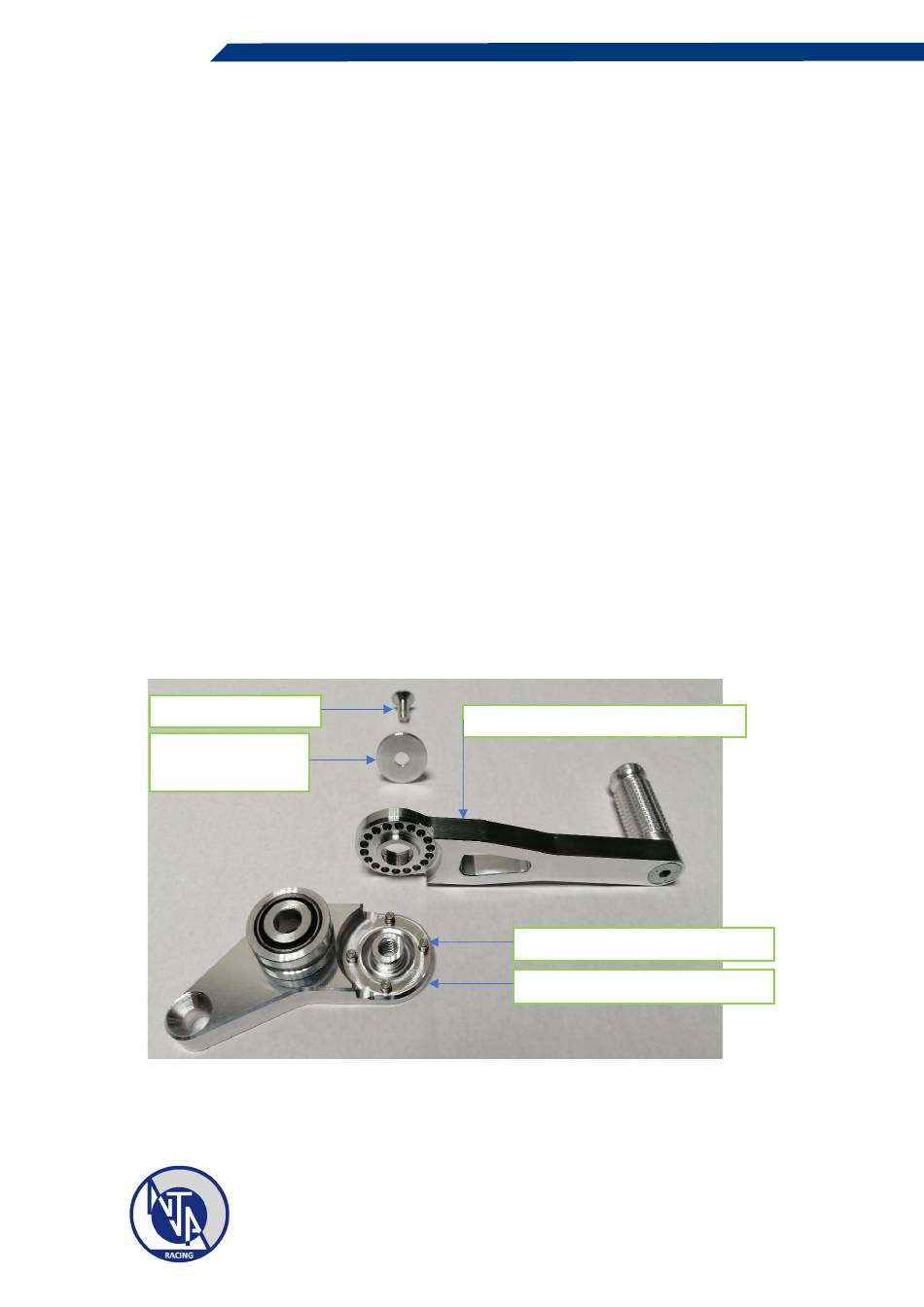

031_E_Vis FHC M6x12
014_I_N2_Rondelle
pivot pédale
Attention il faut s'assurer que la Tige chape soit au minimum vissé
012_I_N2_Pédale de frein bas _R3 R6 R1
GAMME DE MONTAGE
015_I_N2_Goupilles pédale frein
