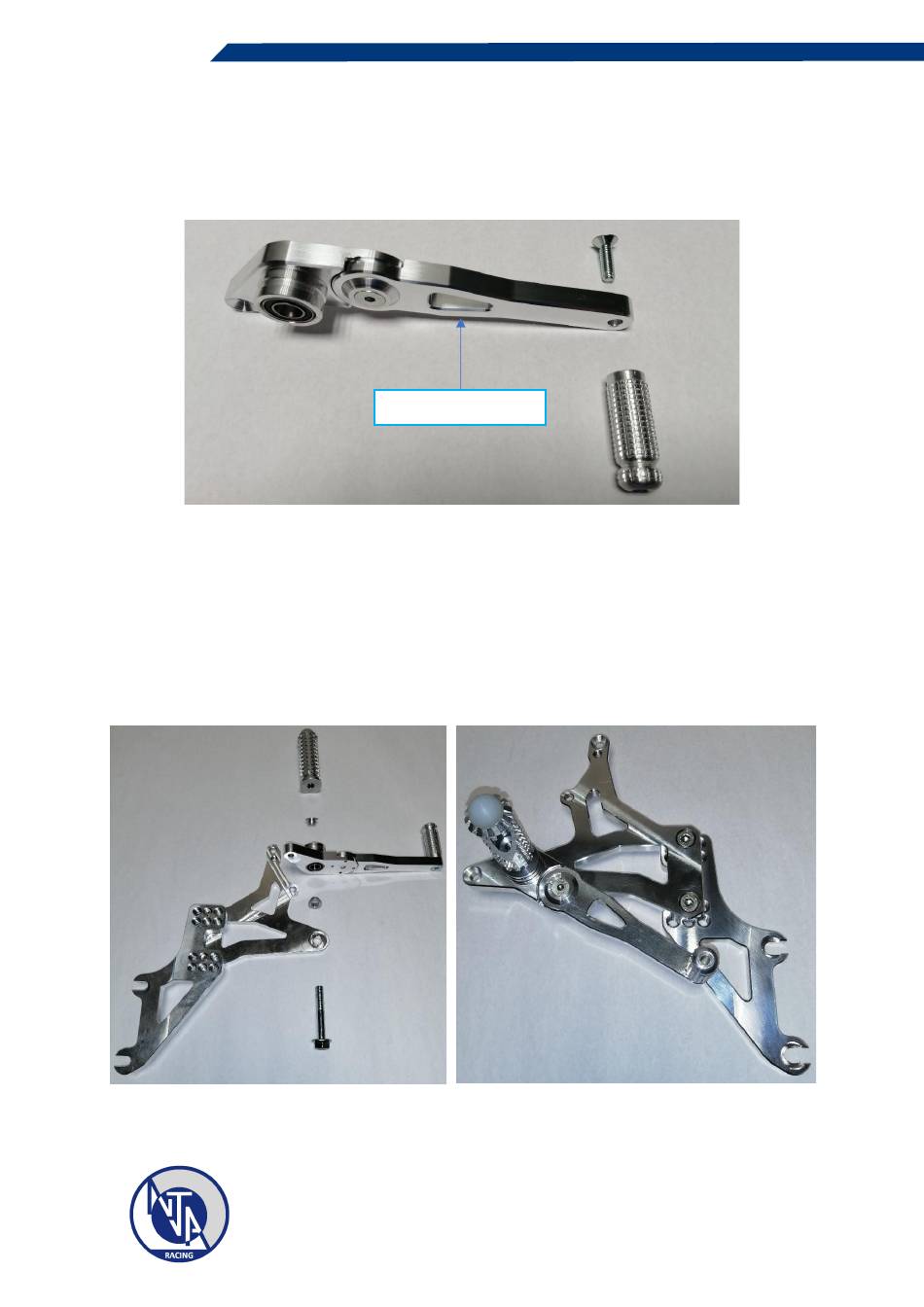

6.2. Venir positionner la vis FHC M6x20 « 007_E_N2_Vis FHC M6x20 » dans la pédale de frein
positionner de l'autre côté l'Embout Pédale « 004_I_N2_Emboût Pédale » et à l'aide d'une clé Allen visser
l'ensemble. (Mettre de la Loctite 222). Cette étape est identique avec une pédale fixe
Pédale de frein
6.3. Venir positionner la vis M8x50 « 004_E_N2_DIN6921_M8X50 » dans le support « 3101_Support_2 » ,
puis dans l'ordre positionner de l'autre côté du support une entretoise 3_4,5 « 002_I_N2_Entretoise 3_4,5
» puis l'ensemble pédale de frein côté face plane, ensuite à nouveau une entretoise 3_4,5
« 002_I_N2_Entretoise 3_4.5 » , et enfin venir visser le repose pied « 003_I_N2_Repose pied » (Loctite 222). A
l'aide d'une clé plate de 13 s'assurer du bon serrage de l'ensemble.
Commande reculée montée
GAMME DE MONTAGE
19
