Etape 4 : Positionnement moto

Votre commande reculée Yamaha R3 vous est fournie pour fonctionner en commande normale
ou inversée sans utilisation de Shifter. Cependant si vous souhaitez utiliser un Shifter vous pouvez
vous procurer le Kit d'utilisation Shifter R3 (En sélection inversée uniquement). Attention ce Kit est
conçu pour une utilisation en commande inversée exclusivement.
Sur les motos Yamaha R3 il n'y a pas de Shifter d'origine. Cette partie vous explique le
montage de votre commande reculée sans l'utilisation d'un Shifter.
Description :

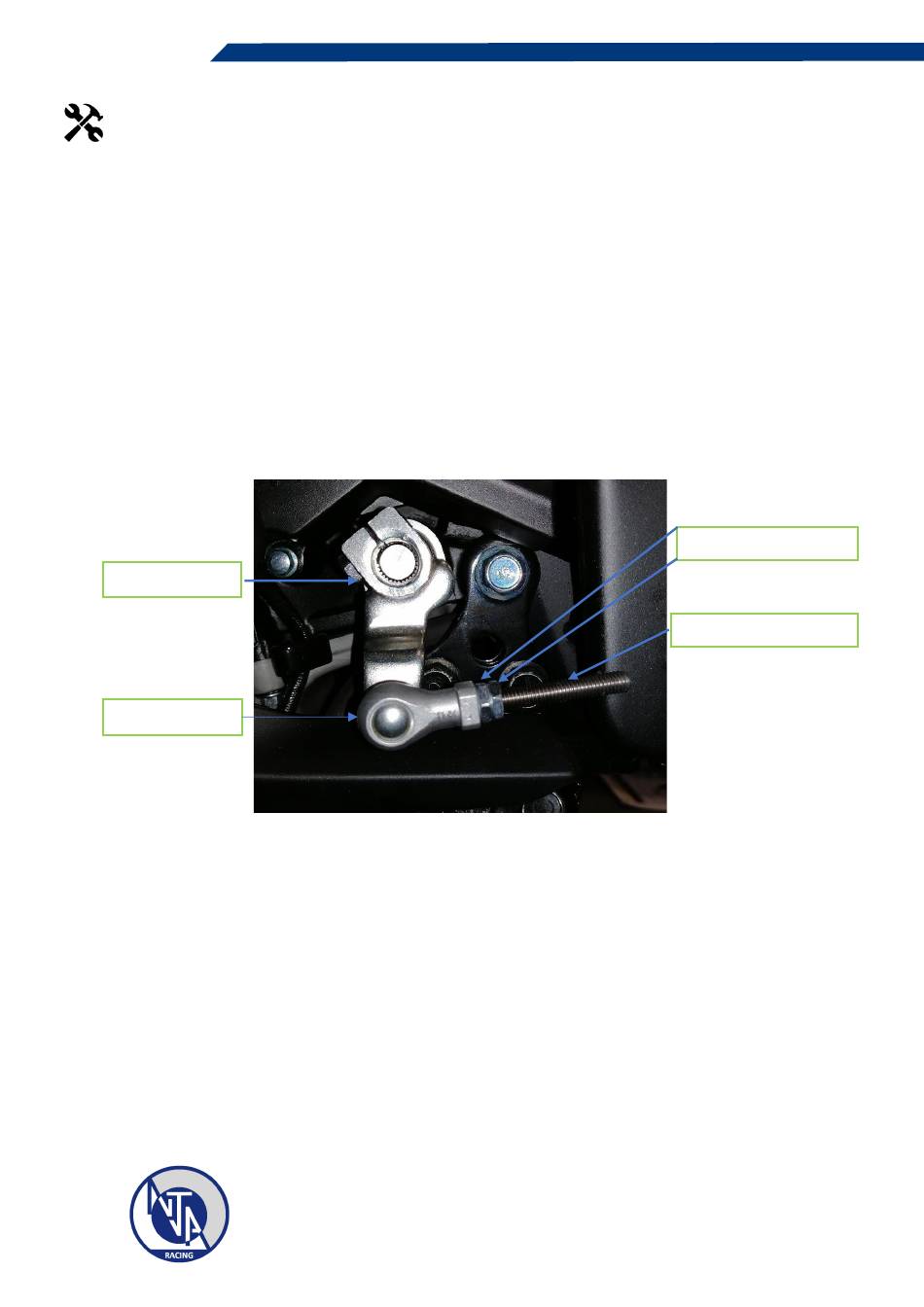

4.1. Venir visser la tige filetée « 3505_Tige filetée » (53 mm) au niveau de la rotule femelle de la
sortie de boite de vitesse. Visser la tige filetée jusqu'en butée. (Utiliser de la Loctite 222). Positionner
les contres écrou bas M6 « 041_E_Ecrou bas M6 » au niveau de la tige filetée.
Vis (Clé plate M10)
Rotule femelle
4.2. Ensuite, pour le montage de votre commande reculée en sélection normal ou inversée,
vérifier le sens de votre biellette de sortie de boite de vitesse (Commande normale : biellette dirigée
vers le bas de la moto (MONTAGE D'ORIGINE). Commande inversée : biellette dirigée vers le haut de
la moto).
Afin de garantir un fonctionnement optimum de votre commande reculée en sélection
normale ou inversée, l'angle formé entre votre biellette de sortie de boite de vitesse et votre tige de
sélection « 3502_Tige droite » doit être aux alentours des 90°. Pour effectuer le changement, à l'aide
d'une clé plate de 10 retirer la vis de la biellette de sortie de boite de vitesse et estimer votre position
optimum en effectuant la rotation de cette biellette. Vous pouvez procéder de la manière présentée
sur les photos suivantes pour effectuer votre réglage. Une fois votre réglage effectué, repositionner la
vis de la biellette de sortie de boite de vitesse et s'assurer de son bon serrage.
GAMME DE MONTAGE
041_E_Ecrou bas M6
3505_Tige filetée (53mm)
