041_E_Ecrou bas M6
Une fois monté s'assurer du bon serrage de l'ensemble des contres écrous « 041_E_Ecrou bas
M6 » et écrou gauche « 027_E_N2_Ecrou gauche M6 » . (Mettre de la Loctite 222 sur l'ensemble de ce
montage)
2.2)

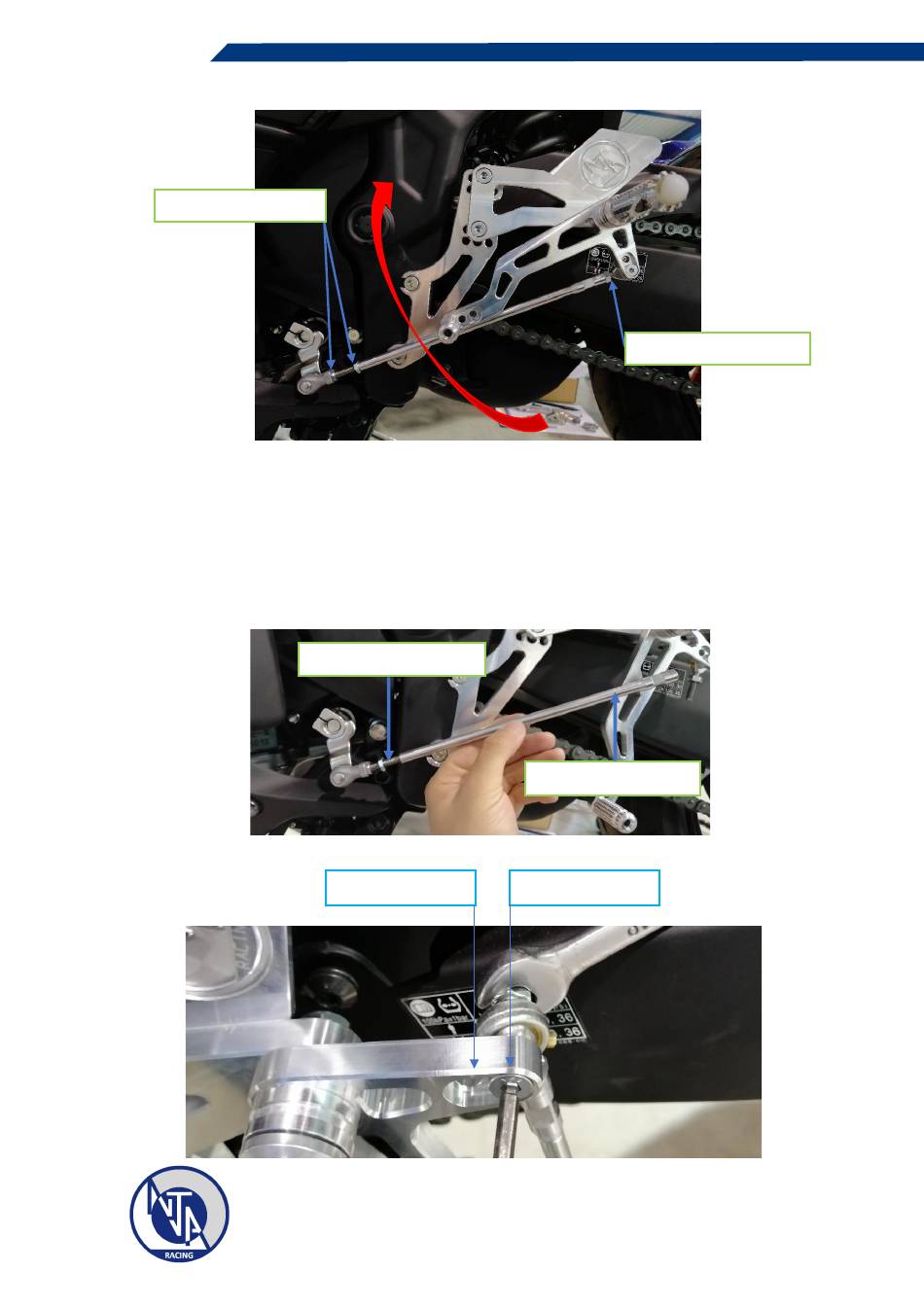

Si vous souhaiter obtenir plus de réglage sur la hauteur de la pédale, prévisser d'abord
la biellette de réglage « 3502_Tige droite » sur la tige filetée « 3505_Tige filetée » avant de venir visser
l'autre extrémité sur l'embout à rotule « 017_E_N2_Emboût à rotule »
3)
Réglage hauteur pédale
3505_Tige filetée (53mm)
Position 2
GAMME DE MONTAGE
027_E_N2_Ecrou gauche
M6
3502_Tige droite
Position 1
17
