Etape 7 : Positionnement moto
Description :

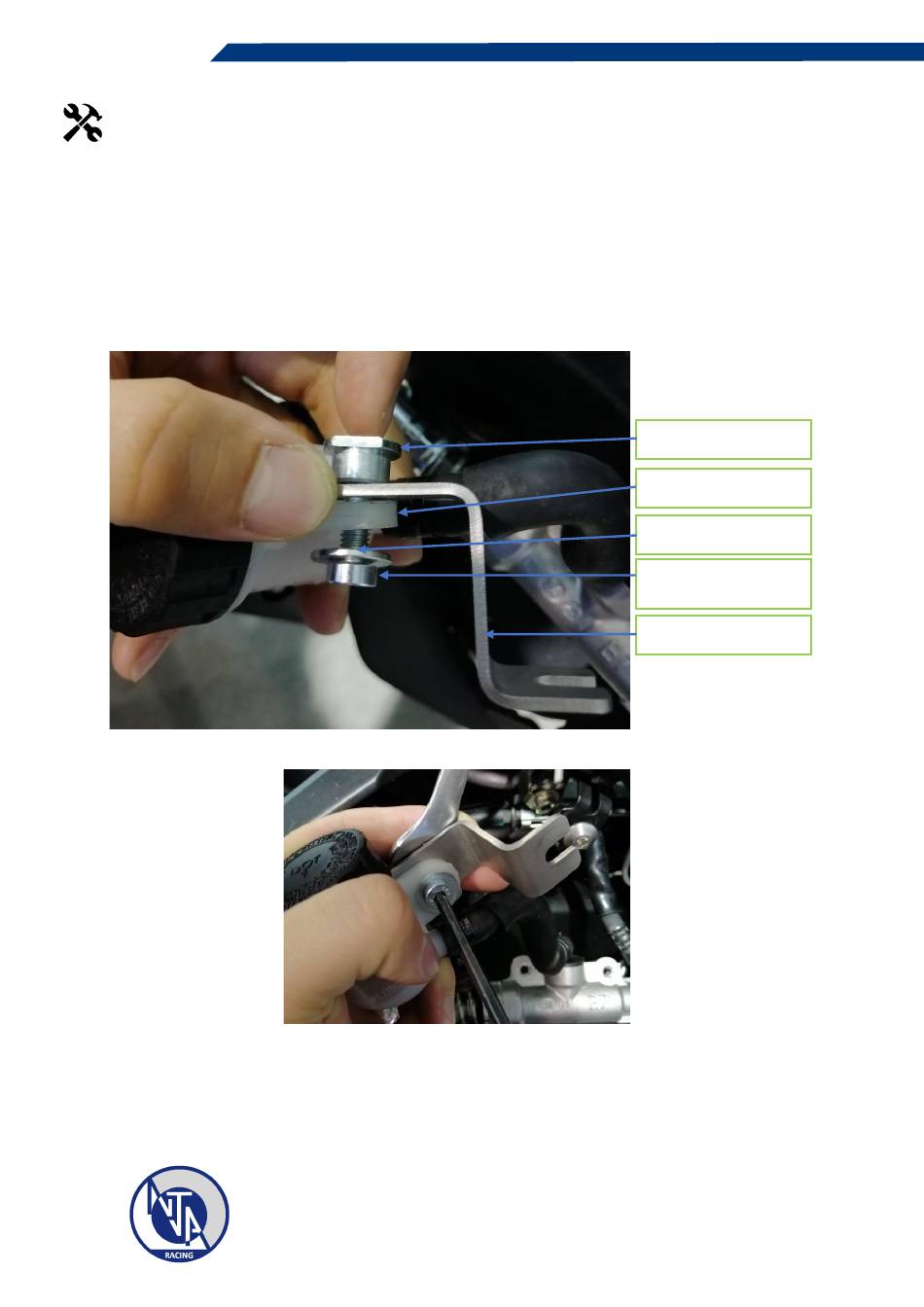

7.1. Prendre la patte de bocal « 038_E_Patte bocal R3 » venir positionner l'écrou bocal « 3104_Ecrou
bocal R3 » du côté extérieur de la patte de bocal, puis du côté intérieur de la patte de bocal venir insérer
le bocal de frein arrière, la rondelle plate « 023_E_Rondelle plate Ø8 » et enfin venir visser l'ensemble avec
la vis tête basse M6x25 « 039_E_Vis CHC tête basse M6x25 ». A l'aide d'une clé plate de 13 et d'une clé Allen
s'assurer du bon serrage de l'ensemble (Centrer et mettre à niveau le bocal) Mettre de la Loctite 222.
3104_Ecrou bocal R3
Bocal de frein
023_E_Rondelle plate Ø8
039_E_Vis CHC tête basse
M6x25
038_E_Patte bocal R3
Serrage avant positionnement sur la moto
GAMME DE MONTAGE
