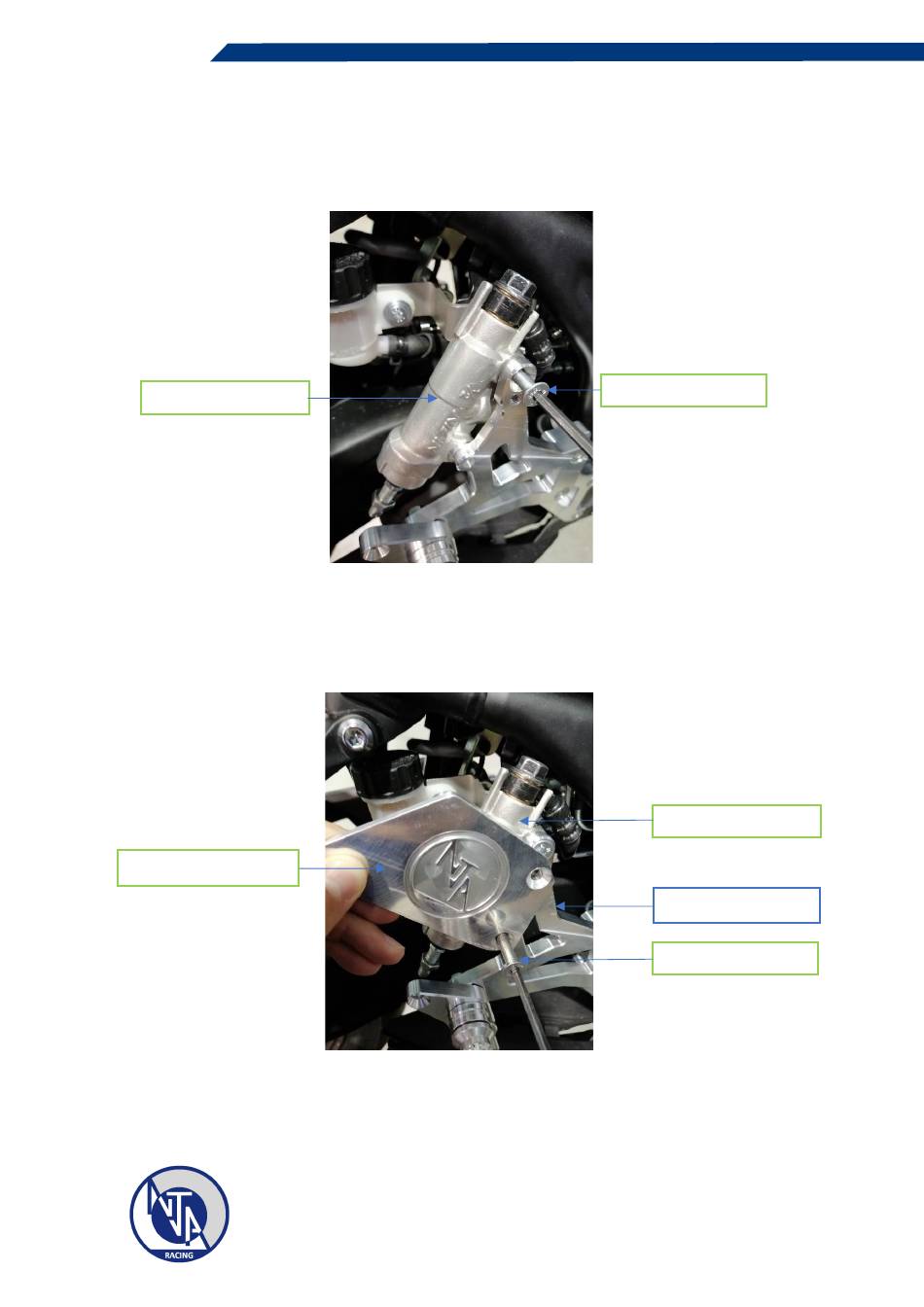

7.5.
A l'aide d'une clé Allen visser le maitre-cylindre et la plaque de protection
« 001_E_N2_D_Protection » sur la commande reculée coté frein « 3000_CF_Ensemble_
Commande_R3 ». Pour cela visser en premier la vis supérieure du maitre-cylindre « 029_E_Vis
FHC M6x30 » dans le support « 3101_Support_2 » (Mettre de la Loctite 222)
Maître-cylindre
Ensuite à l'aide de la vis M6x35 « 033_E_Vis FHC M6x35 » venir visser simultanément
7.6.
la plaque de protection « 001_E_N2_D_Protection » et le deuxième point de fixation du maitre-
cylindre sur le support « 3101_Support_2 » (Mettre de la Loctite 222)
001_E_N2_D_Protection
GAMME DE MONTAGE
029_E_Vis FHC M6x30
Maître-cylindre
3101_Support_2
033_E_Vis FHC M6x35
23
