Tableau 1. Fonctionnalités disponibles à l'avant du système
Élément Ports, panneaux et
logements
1
Panneau de configuration
gauche
2
Lecteur optique (en
option)
3
Port VGA
4
Panneau de configuration
droit
5
Étiquette d'informations
6
Disque

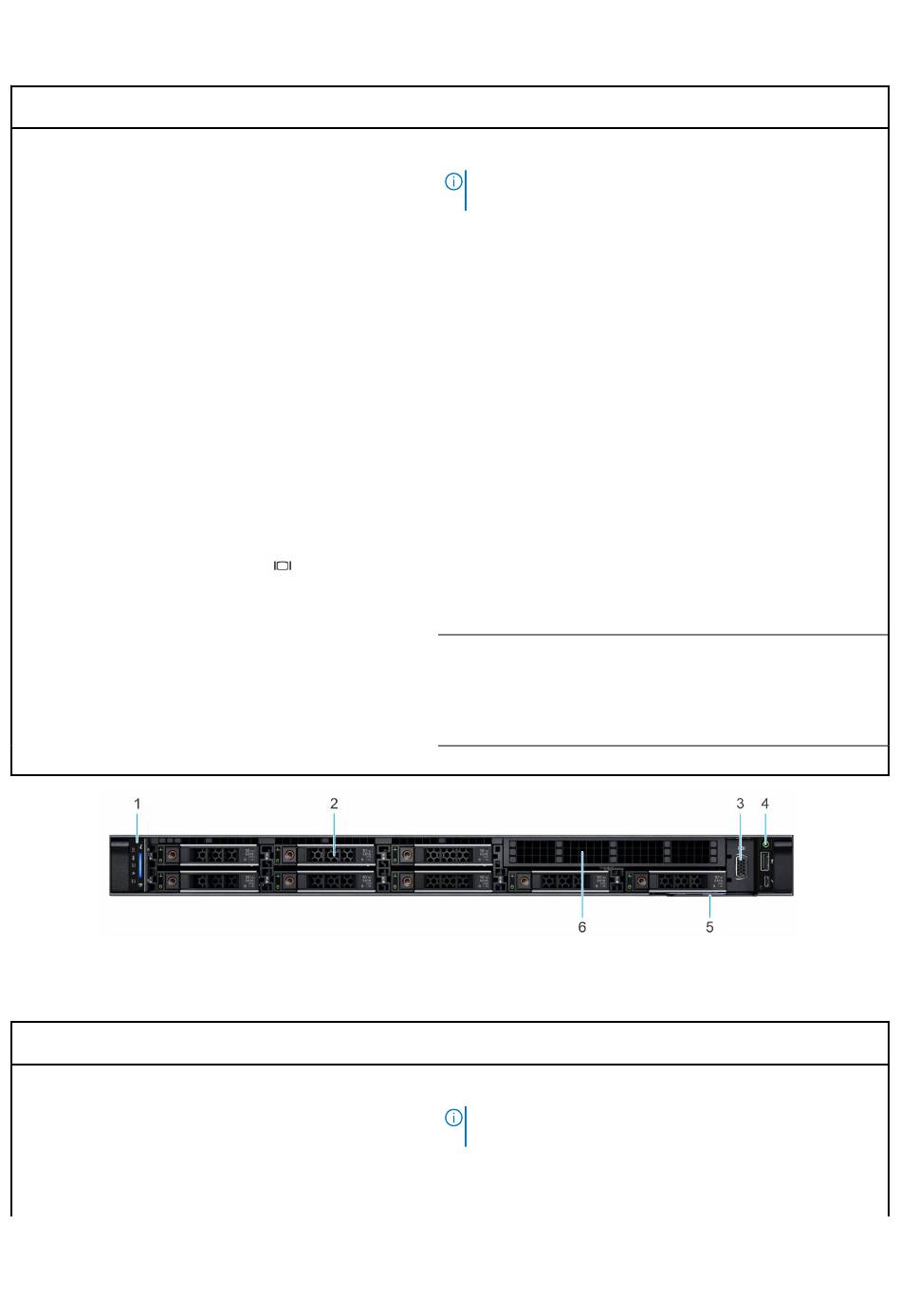

Figure 2. Vue avant d'un système à 8 disques de 2,5 pouces
Tableau 2. Fonctionnalités disponibles à l'avant du système
Élément Ports, panneaux et
logements
1
Panneau de configuration
gauche
Icône
s.o.
s.o.
s.o.
s.o.
Icône
s.o.
Description
Contient les voyants d'intégrité, d'identification du système, le
voyant d'état et le voyant iDRAC Quick Sync 2 (sans fil).
REMARQUE :
Le voyant iDRAC Quick Sync 2 est disponible
uniquement avec certaines configurations.
● Voyant LED d'état : vous permet d'identifier les composants
matériels défectueux. Il peut y avoir jusqu'à cinq voyants LED
d'état et une barre de voyants LED d'intégrité du système globale
(intégrité du boîtier et ID du système). Pour en savoir plus, voir la
section Voyants LED d'état.
● Quick Sync 2 (sans fil) : indique un système compatible
avec la fonction Quick Sync. La fonctionnalité Quick Sync est
disponible en option. Appelée OpenManage Mobile (OMM), cette
fonction permet de gérer le système à l'aide d'appareils mobiles.
Utiliser OpenManage Mobile (OMM) avec l'iDRAC Quick Sync 2
permet de regrouper l'inventaire matériel ou firmware ainsi que
différentes informations sur le diagnostic et les erreurs du
système que vous pouvez utiliser pour dépanner le système. Pour
plus d'informations, consultez Guide de l'utilisateur de l'iDRAC
disponible à l'adresse https://www.dell.com/idracmanuals.
Un lecteur SATA DVD-ROM ou DVD+/-RW ultramince.
Permet de connecter un appareil d'affichage au système.
Contient le bouton d'alimentation et le port USB, le port micro
iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
Une étiquette d'informations est une étiquette amovible qui contient
des informations système, telles que le numéro de série, la carte NIC,
l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut
sécurité à l'iDRAC, l'étiquette d'informations contient également le
mot de passe par défaut sécurisé iDRAC.
Permet d'installer les disques pris en charge sur votre système.
Description
Contient les voyants d'intégrité, d'identification du système, le
voyant d'état et le voyant iDRAC Quick Sync 2 (sans fil).
REMARQUE :
Le voyant iDRAC Quick Sync 2 est disponible
uniquement avec certaines configurations.
● Voyant LED d'état : vous permet d'identifier les composants
matériels défectueux. Il peut y avoir jusqu'à cinq voyants LED
d'état et une barre de voyants LED d'intégrité du système globale
Présentation du système Dell EMC PowerEdge R650xs
9
