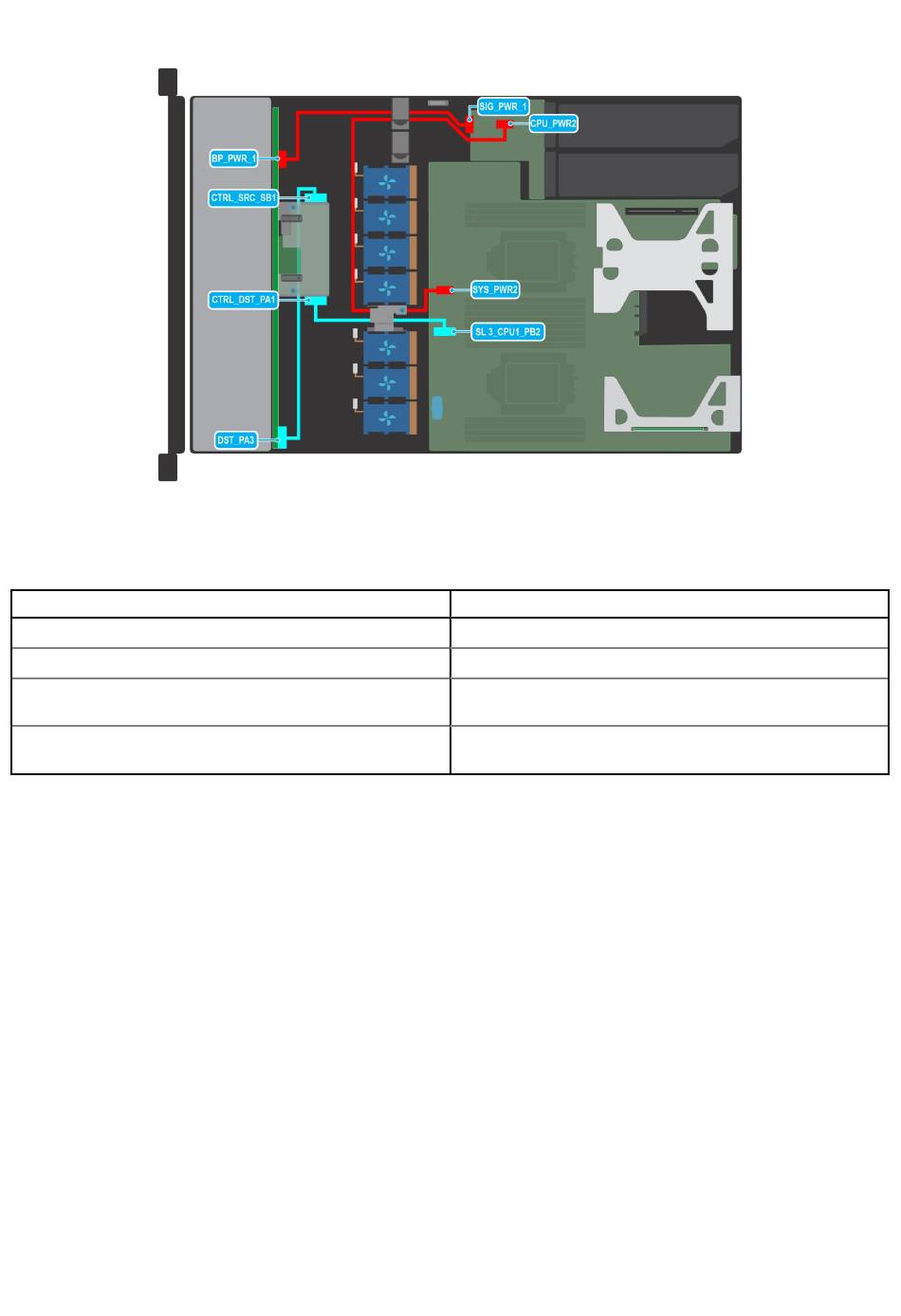

Figure 39. Acheminement des câbles : fond de panier de 10 disques de 2,5 pouces avec carte de montage Butterfly et fPERC
Tableau 17. Descriptions des connecteurs pour fond de panier de 10 disques de 2,5 pouces avec carte de
montage Butterfly et fPERC
De
BP_PWR_1 (connecteur d'alimentation du fond de panier)
SYS_PWR2 (connecteur d'alimentation de la carte système)
DST_PA3 (connecteur SATA du fond de panier, marquage du
câble BP PA3)
CTRL_DST_PA1 (connecteur fPERC sur le fond de panier)
À
SIG_PWR_1 (connecteur d'alimentation de la carte système)
CPU_PWR2 (connecteur d'alimentation du bloc d'alimentation)
CTRL_SRC_SB1 (connecteur fPERC sur le fond de panier)
SL3_CPU1_PB2 (connecteur de signal de la carte système,
marquage du câble MB SL3)
Installation et retrait des composants du système
53
