Tableau 23. Description des connecteurs pour fond de panier SAS/SATA de 10 disques de 2,5 pouces avec carte
de montage Butterfly
De
BP_PWR_1 (connecteur d'alimentation du fond de panier)
SYS_PWR2 (connecteur d'alimentation de la carte système)
CTRL_DST_PA1 (connecteur fPERC sur le fond de panier)
DST_PA3 (connecteur SATA du fond de panier, marquage du
câble BP PA3)

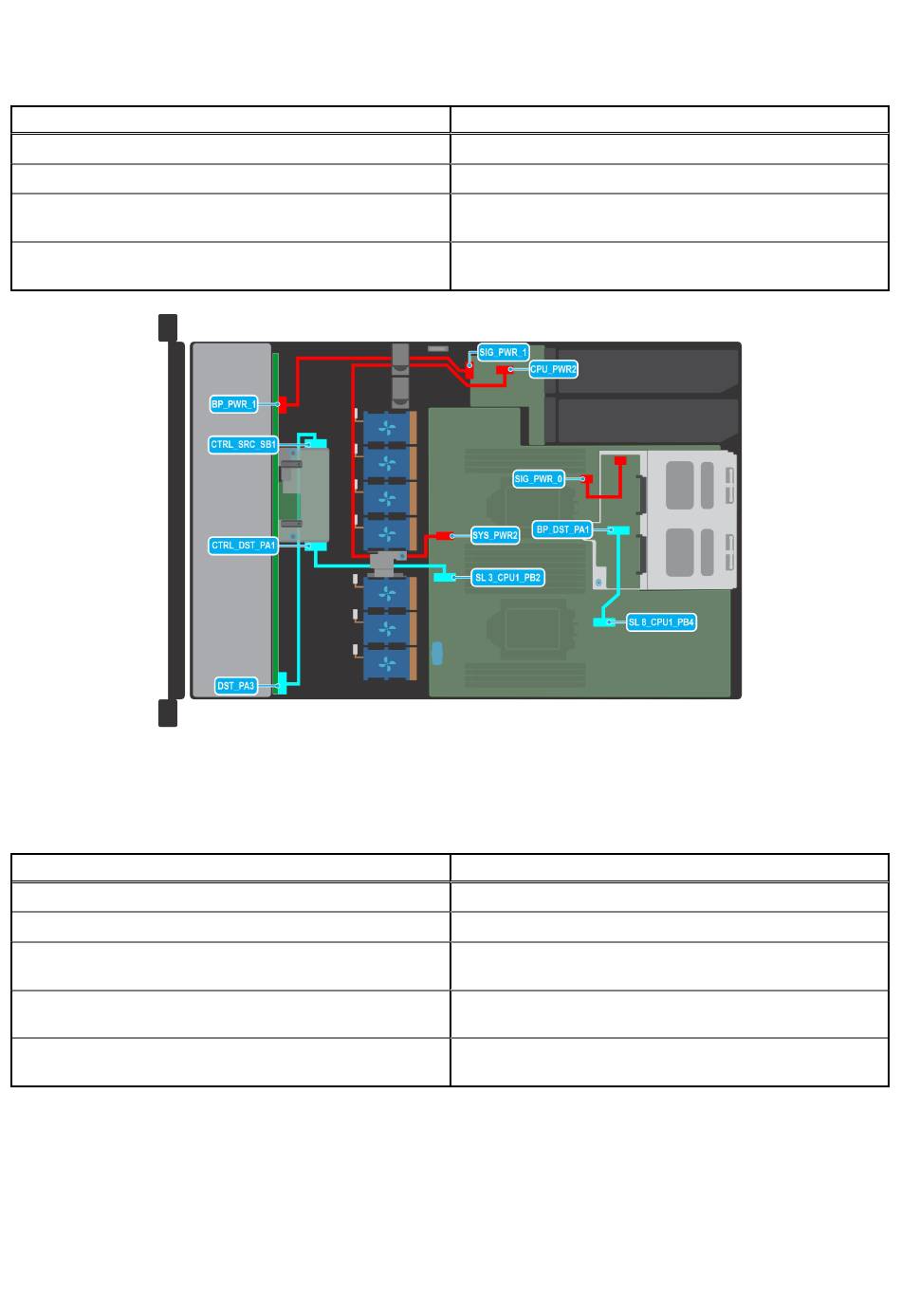

Figure 46. Acheminement des câbles : fond de panier SAS/SATA de 10 disques de 2,5 pouces avec bâti de disque arrière,
fond de panier NVMe, carte de montage Butterfly
Tableau 24. Descriptions du connecteur pour le fond de panier SAS/SATA de 10 disques de 2,5 pouces avec bâti
de disque arrière, fond de panier NVMe, carte de montage Butterfly
De
BP_PWR_1 (connecteur d'alimentation du fond de panier)
SYS_PWR2 (connecteur d'alimentation de la carte système)
CTRL_DST_PA1 (connecteur fPERC sur le fond de panier)
DST_PA3 (connecteur SATA du fond de panier, marquage du
câble BP PA3)
BP_DST_PA1 (connecteur SATA du fond de panier, marquage du
câble BP PA1)
À
SIG_PWR_1 (connecteur d'alimentation de la carte système)
CPU_PWR2 (connecteur d'alimentation du bloc d'alimentation)
SL3_CPU1_PB2 (connecteur de signal de la carte système,
marquage du câble MB SL3)
CTRL_SRC__SB1 (connecteur fPERC sur le fond de panier)
À
SIG_PWR_1 (connecteur d'alimentation de la carte système)
CPU_PWR2 (connecteur d'alimentation du bloc d'alimentation)
SL3_CPU1_PB2 (connecteur de signal de la carte système,
marquage du câble MB SL3)
CTRL_SRC__SB1 (connecteur fPERC sur le fond de panier)
SL8_CPU1_PB4 (connecteur de signal de la carte système,
marquage du câble MB SL8)
Installation et retrait des composants du système
59
