Tableau 6. Vue arrière du système (suite)
Élément
Ports, panneaux ou
logements
10
Port USB 2.0
11
Port dédié à l'iDRAC
12
Ports de carte NIC
Pour plus d'informations sur les ports, voir les Caractéristiques techniques du serveur Dell EMC PowerEdge R650xs sur la page de la
documentation du produit.
À l'intérieur du système

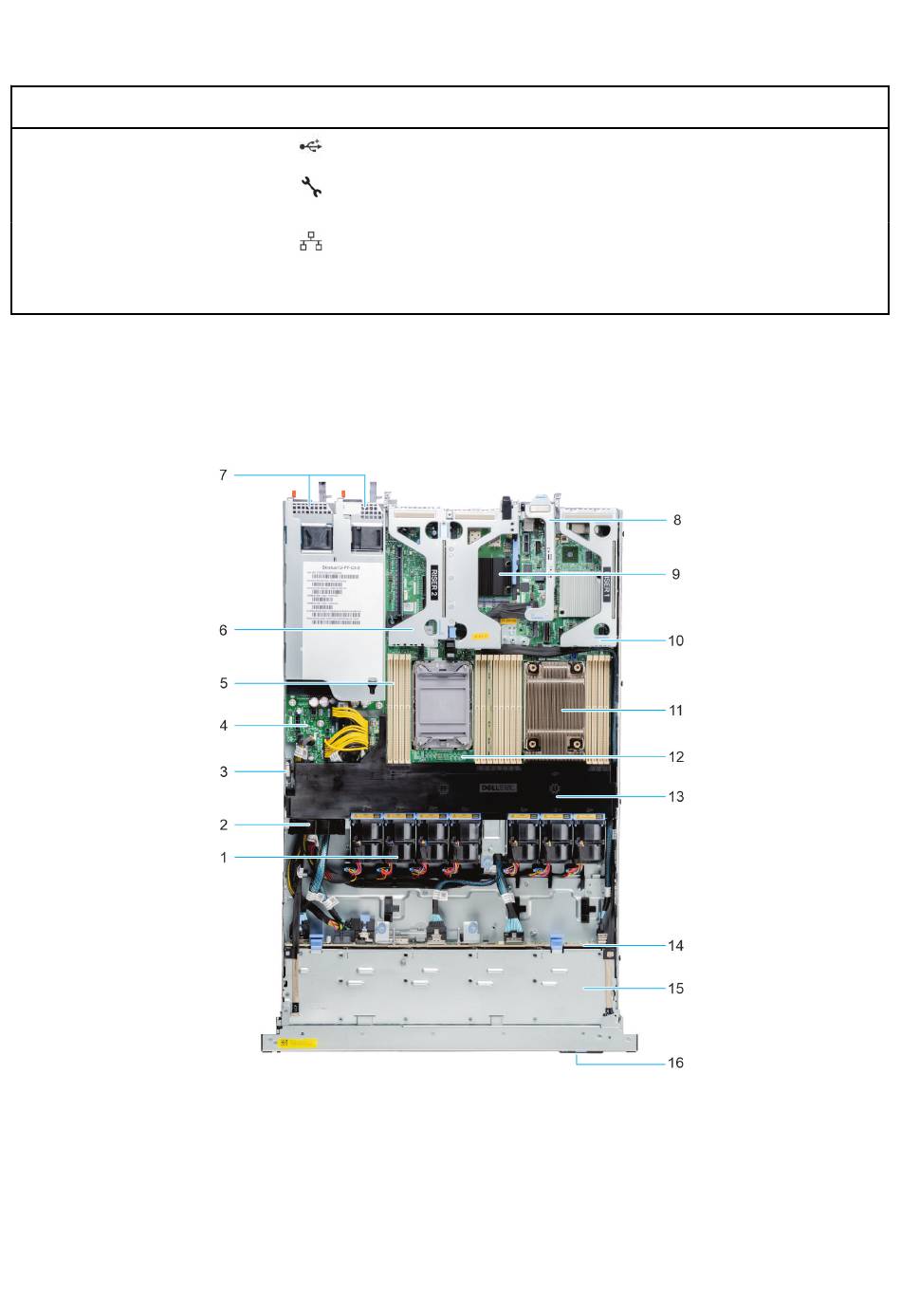

Figure 7. À l'intérieur du système
1. Ventilateur
3. Commutateur d'intrusion
5. Logements de barrettes de mémoire
7. Bloc d'alimentation 1 et bloc d'alimentation 2
9. OCP
14
Présentation du système Dell EMC PowerEdge R650xs
Icône
Description
Le port est compatible avec la technologie USB 2.0.
Vous permet d'accéder à distance à l'iDRAC. Pour en savoir plus, voir le
Guide de l'utilisateur de l'iDRAC sur www.dell.com/poweredgemanuals.
Les ports NIC sont intégrés sur la carte système et fournissent la
connectivité réseau. Ces ports NIC peuvent également être partagés
avec l'iDRAC lorsque ses paramètres réseau sont définis sur le mode
partagé.
2. Loquet de retenue des câbles
4. Carte intercalaire d'alimentation
6. Carte de montage 2a/2b/2c
8. Carte de montage BOSS
10. Carte de montage 1
