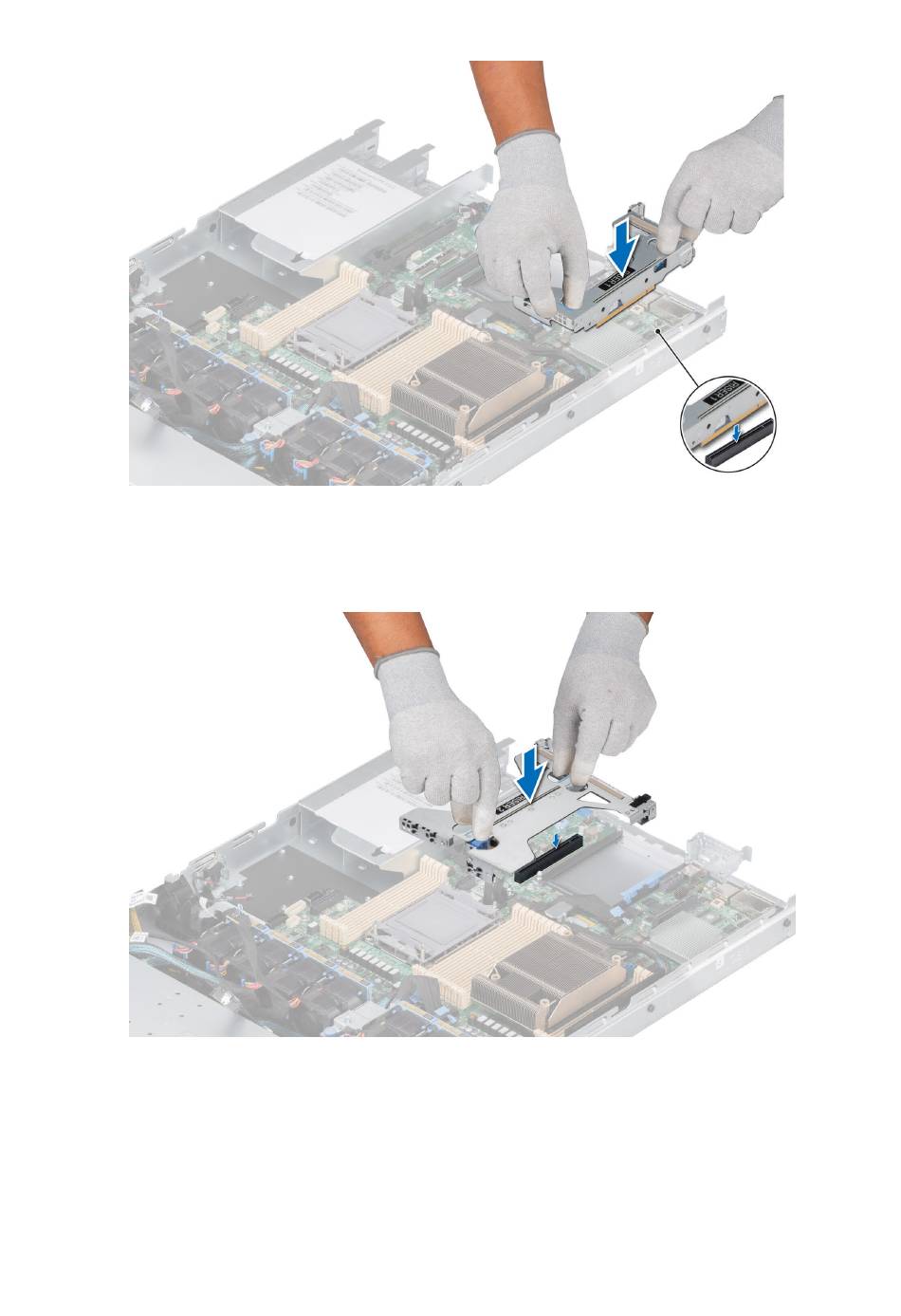

Figure 73. Installation de la carte de montage 1
2. Pour la carte de montage 2a, déverrouillez le loquet bleu et en tenant les ergots, alignez la carte de montage pour carte d'extension
avec le connecteur et la broche de guidage située sur la carte système. Abaissez la carte de montage pour cartes d'extension jusqu'à
ce que son connecteur soit complètement enclenché.
Figure 74. Installation de la carte de montage 2a
3. Pour la carte de montage 2b, rebranchez le câble de la carte système, puis déverrouillez le loquet bleu et en tenant les ergots, alignez
la carte de montage pour carte d'extension avec le connecteur et la broche de guidage située sur la carte système. Abaissez la carte
de montage pour cartes d'extension jusqu'à ce que son connecteur soit complètement enclenché.
Installation et retrait des composants du système
87
