Acheminement des câbles

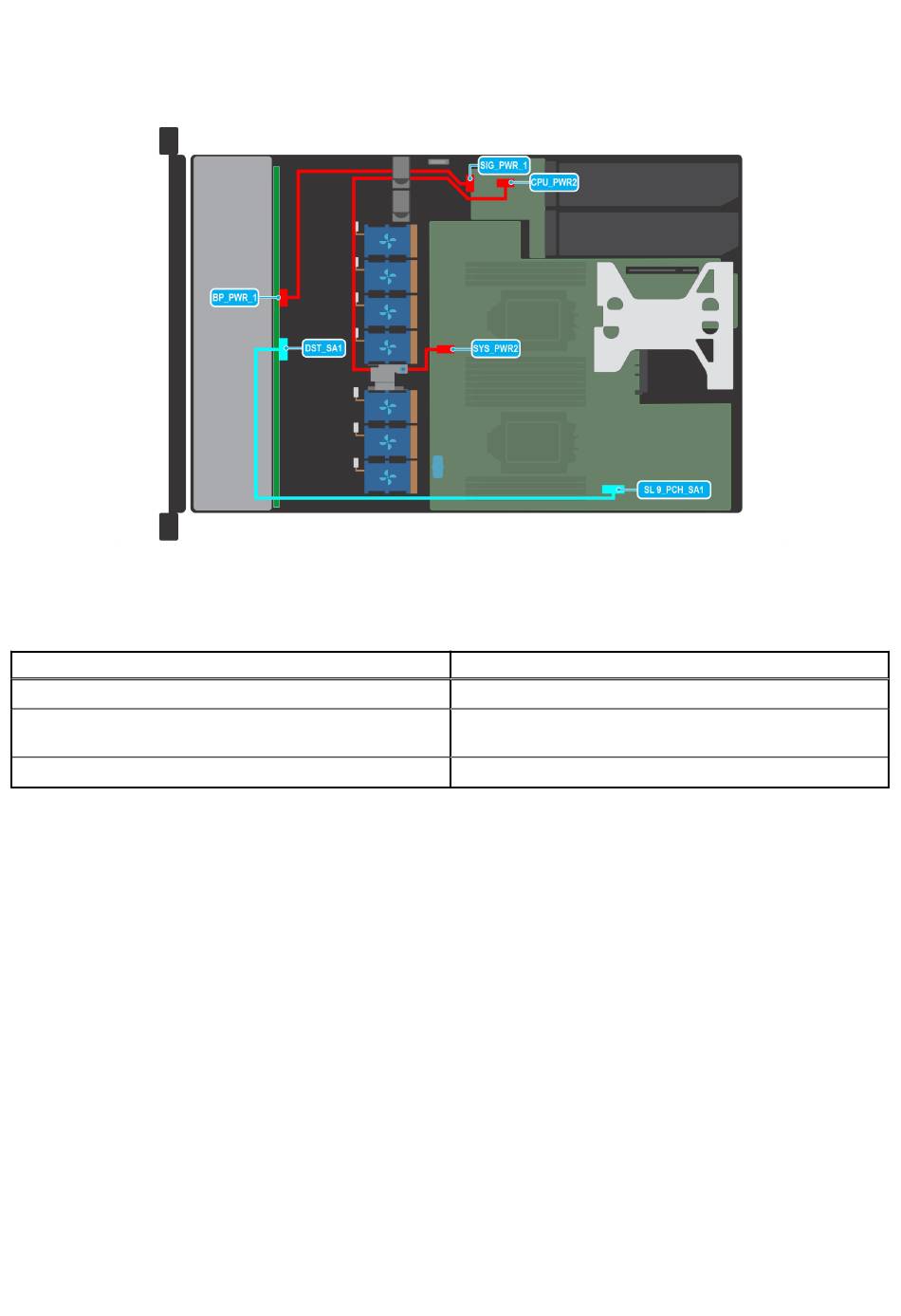

Figure 37. Acheminement des câbles : fond de panier de 4 disques de 3,5 pouces avec carte de montage Butterfly
Tableau 15. Descriptions des connecteurs pour fond de panier de 4 disques de 3,5 pouces avec carte de montage
Butterfly
De
BP_PWR_1 (connecteur d'alimentation du fond de panier)
DST_SA1 (connecteur SATA du fond de panier, marquage du câble
BP SA1)
SYS_PWR2 (connecteur d'alimentation de la carte système)
À
SIG_PWR_1 (connecteur d'alimentation de la carte système)
SL9_PCH_SA1 (connecteur de signal de la carte système,
marquage du câble MB SL9)
CPU_PWR2 (connecteur d'alimentation du bloc d'alimentation)
Installation et retrait des composants du système
51
