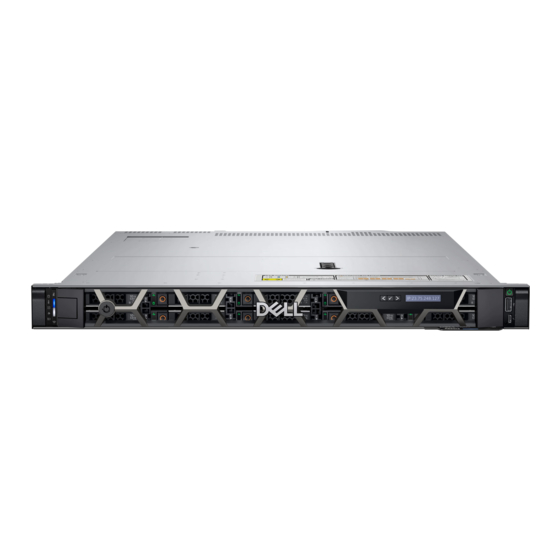

Page 1 Dell EMC PowerEdge R650xs Manuel d’installation et de maintenance Numéro de pièce détachée: E74S Series Type réglementaire: E74S001 Septembre 2021 Rév. A01...
Page 2 © 2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
Page 3: Table Des Matières
Table des matières Chapitre 1: À propos du présent document..................7 Chapitre 2: Présentation du système Dell EMC PowerEdge R650xs.............8 Vue avant du système................................8 Vue du panneau de configuration gauche........................11 Vue du panneau de configuration droit........................12 Vue arrière du système................................13 À...
Page 4 Installation du carénage d’aération..........................35 Ventilateurs de refroidissement............................36 Retrait d’un ventilateur..............................36 Installation d’un ventilateur............................37 Module du commutateur d’intrusion..........................38 Retrait du module du commutateur d’intrusion......................38 Installation du commutateur d’intrusion........................39 Disques....................................40 Retrait d’un cache de disque............................40 Installation d’un cache de disque..........................41 Retrait du support de disque............................41 Installation du support de disque dur..........................
Page 5 Retrait de la carte BOSS M.2 de la carte de montage BOSS M.2................ 105 Installation d’une carte BOSS M.2 dans la carte de montage BOSS M.2............106 Retrait du module SSD M.2............................107 Installation du module SSD M.2..........................108 Module IDSDM (en option).............................. 109 Retrait du module IDSDM............................
Page 6 Codes du voyant du bloc d’alimentation......................... 145 Codes des voyants du disque............................147 Utilisation des diagnostics du système..........................148 Diagnostics du système intégré Dell.......................... 148 Chapitre 8: Obtenir de l’aide......................150 Informations sur le service de recyclage ou de fin de vie..................... 150 Contacter Dell Technologies............................
Page 7: Chapitre 1: À Propos Du Présent Document
À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...
Page 8: Chapitre 2: Présentation Du Système Dell Emc Poweredge R650Xs
N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
Page 9 ● Voyant LED d’état : vous permet d’identifier les composants matériels défectueux. Il peut y avoir jusqu’à cinq voyants LED d’état et une barre de voyants LED d’intégrité du système globale Présentation du système Dell EMC PowerEdge R650xs...
Page 10 Appelée OpenManage Mobile (OMM), cette fonction permet de gérer le système à l’aide d’appareils mobiles. Utiliser OpenManage Mobile (OMM) avec l’iDRAC Quick Sync 2 permet de regrouper l’inventaire matériel ou firmware ainsi que Présentation du système Dell EMC PowerEdge R650xs...
Page 11: Vue Du Panneau De Configuration Gauche
Permet d’installer les disques pris en charge sur votre système. Pour plus d’informations sur les disques, voir la section Disques. Pour plus d’informations sur les ports, voir les Caractéristiques techniques du serveur Dell EMC PowerEdge R650xs sur la page de la documentation du produit.
Page 12: Vue Du Panneau De Configuration Droit
à une tablette. La longueur du câble ne doit pas dépasser 3 pieds (0,91 mètre). La qualité des câbles peut affecter les performances. Pour plus d’informations sur les ports, voir les Caractéristiques techniques du serveur Dell EMC PowerEdge R650xs sur la page de la documentation du produit.
Page 13: Vue Arrière Du Système
Port VGA Permet de connecter un appareil d’affichage au système. Port NIC OCP s.o. Ce port prend en charge OCP 3.0. Port USB 3.0 Le port est compatible avec la technologie USB 3.0. Présentation du système Dell EMC PowerEdge R650xs...
Page 14: À L'intérieur Du Système
Pour plus d’informations sur les ports, voir les Caractéristiques techniques du serveur Dell EMC PowerEdge R650xs sur la page de la documentation du produit. À l’intérieur du système Figure 7.
Page 15: Localisation Du Code De Service Express Et Du Numéro De Série
L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST), le code de service express (Exp Svc Code) et la date de fabrication (Mfg. Date). Le code de service express permet à Dell EMC d’orienter les appels de support vers le technicien approprié.
Page 16 Figure 10. Informations de maintenance Présentation du système Dell EMC PowerEdge R650xs...
Page 17 Figure 11. Légende de l’icône, informations sur la mémoire, tâche système Présentation du système Dell EMC PowerEdge R650xs...
Page 18: Matrice De Compatibilité Rack Et De Dimensionnement Des Rails
Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, reportez-vous au document Dell EMC Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell EMC) disponible sur...
Page 19: Chapitre 3: Installation Et Configuration Initiales Du Système
Pour plus d’informations sur la gestion des paramètres de base et des fonctionnalités du système, reportez-vous au Guide de référence de l’UEFI et du BIOS pour le serveur Dell EMC PowerEdge R650xs sur la page de la documentation du produit.
Page 20: Options De Connexion À L'idrac
Guide de l’utilisateur de Dell OpenManage Deployment Toolkit disponible sur https://www.dell.com/openmanagemanuals > OpenManage Deployment Toolkit. iDRAC Direct Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur https://www.dell.com/idracmanuals pour un guide de l’utilisateur de l’iDRAC spécifique, accédez à https://www.dell.com/poweredgemanuals >...
Page 21: Ressources D'installation Du Système D'exploitation
Dell EMC PowerEdge). Options de téléchargement du micrologiciel Vous pouvez télécharger le firmware depuis le site de support Dell. Pour plus d’informations sur le firmware de téléchargement, consultez la section Téléchargement des pilotes et du firmware.
Page 22: Options De Téléchargement Et D'installation Des Pilotes Du Système D'exploitation
Assurez-vous d’effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans la zone Saisir un numéro de série Dell, un identifiant de produit Dell EMC ou un modèle, puis appuyez sur Entrée. REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à...
Page 23: Chapitre 4: Validation De La Configuration Minimale Pour Le Post Et De La Configuration De Gestion Des Système
POST et de la configuration de gestion des système Cette section décrit la validation de la configuration matérielle minimale pour le POST et de la configuration de gestion des système du système Dell EMC. Sujets : • Configuration minimale pour l’auto-test au démarrage (POST) •...
Page 24: Messages D'erreur
Tableau 11. Erreur de validation de la configuration (suite) Erreur Description Cause possible et Exemple recommandations Configuration Le contrôleur iDRAC a trouvé un Câble, périphérique ou Configuration manquante : adaptateur manquante élément de configuration manquant dans la composant manquant ou PERC/HBA avant de carte flottante correspondance la plus proche détectée.
Page 25 Tableau 13. Message d’erreur HWC8011 (suite) Code d’erreur HWC8011 1. Débranchez l’alimentation d’entrée. 2. Assurez-vous que la connexion des câbles et le positionnement des composants sont corrects. Si le problème persiste, contactez le prestataire de services. Catégorie Intégrité du système (HWC = Configuration matérielle) Gravité...
Page 26: Chapitre 5: Installation Et Retrait Des Composants Du Système
Installation et retrait des composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Panneau avant (en option) • Capot du système •...
Page 27: Avant D'intervenir À L'intérieur De Votre Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 28: Outils Recommandés
Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : ● La clé du verrou du cadre. Cette clé n’est nécessaire que si votre système comprend un panneau. ● Tournevis cruciforme nº 1 ●...
Page 29: Installation Du Panneau Avant
Figure 12. Retrait du panneau avant avec l’écran LCD Étapes suivantes Remettez en place le panneau avant. Installation du panneau avant La procédure d’installation du panneau avant est identique avec ou sans écran LCD. Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 30: Capot Du Système
Figure 13. Installation du panneau avant avec l’écran LCD Capot du système Retrait du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3.
Page 31: Installation Du Capot Du Système
Figure 14. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 32: Cache Du Fond De Panier De Disques
Figure 15. Installation du capot du système Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Cache du fond de panier de disques Retrait du capot du fond de panier de disques Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 33: Installation Du Capot Du Fond De Panier De Disques
Figure 16. Retrait du capot du fond de panier de disques Étapes suivantes Remettez en place le cache du fond de panier. Installation du capot du fond de panier de disques Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 34 Figure 17. Installation du capot du fond de panier de disques Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation et retrait des composants du système...
Page 35: Carénage À Air
Carénage à air Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 36: Ventilateurs De Refroidissement
Figure 19. Installation du carénage d’aération Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Ventilateurs de refroidissement Retrait d’un ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 37: Installation D'un Ventilateur
Figure 20. Retrait d’un ventilateur Étapes suivantes Remplacez un ventilateur. Installation d’un ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Étapes 1.
Page 38: Module Du Commutateur D'intrusion
Figure 21. Installation d’un ventilateur Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Module du commutateur d’intrusion Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du module du commutateur d’intrusion Prérequis 1.
Page 39: Installation Du Commutateur D'intrusion
Figure 22. Retrait du module du commutateur d’intrusion Étapes suivantes Replacez le commutateur d’intrusion. Installation du commutateur d’intrusion Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 40: Disques
Figure 23. Installation du commutateur d’intrusion Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Disques Retrait d’un cache de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 41: Installation D'un Cache De Disque
Figure 24. Retrait d’un cache de disque Étapes suivantes Installez un disque remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
Page 42: Installation Du Support De Disque Dur
PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation à chaud de disques. PRÉCAUTION : Pour éviter toute perte de données, assurez-vous que votre système d’exploitation prend en charge l’installation de disques.
Page 43: Retrait D'un Disque Dur Installé De Son Support
REMARQUE : Assurez-vous que la poignée de dégagement du support de disque est en position ouverte avant d’insérer le support dans le logement. 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
Page 44: Installation Du Disque Dans Le Support De Disque
Figure 28. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 45: Lecteur Optique (En Option)
Figure 29. Installation d’un disque dans un support de disque Étapes suivantes Installez un support de disque dur. Lecteur optique (en option) Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du lecteur optique Les procédures de retrait d’un lecteur optique et d’un cache de lecteur optique sont identiques. Prérequis 1.
Page 46: Installation Du Lecteur Optique
Figure 30. Retrait du lecteur optique Étapes suivantes Réinstallez le lecteur optique. REMARQUE : Les caches doivent être installés dans les logements de lecteur optique vides pour conserver la certification FCC du système. Les caches vous permettent également de protéger le système contre la poussière et les impuretés ; ils facilitent le refroidissement et la ventilation de ce dernier.
Page 47: Fond De Panier De Disque
Figure 31. Installation du lecteur optique 3. Branchez les câbles d’alimentation et de données sur les connecteurs situés la carte système. Étapes suivantes 1. S’il a été retiré, installez le panneau avant. Installez le capot du fond de panier de disques.
Page 48: Retrait Du Fond De Panier
Figure 33. Fond de panier de 8 disques de 2,5 pouces 1. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte intercalaire d’alimentation) Figure 34. Fond de panier 10 disques NMVe de 2,5 pouces 1. DST_PA3 (connecteur PCIe/NVMe) 2.
Page 49: Installation Du Fond De Panier De Disque
Figure 35. Retrait du fond de panier Étapes suivantes Remettez en place le fond de panier de disques. Installation du fond de panier de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 50 Figure 36. Installation du fond de panier de disque Étapes suivantes 1. Rebranchez tous les câbles au fond de panier. 2. Installez tous les disques. Installez le carénage d’aération. Installez le cache du fond de panier. 5. Suivez la procédure décrite dans Après une intervention à...
Page 51: Acheminement Des Câbles
Acheminement des câbles Figure 37. Acheminement des câbles : fond de panier de 4 disques de 3,5 pouces avec carte de montage Butterfly Tableau 15. Descriptions des connecteurs pour fond de panier de 4 disques de 3,5 pouces avec carte de montage Butterfly À...
Page 52 Figure 38. Acheminement des câbles : du fond de panier de 10 disques de 2,5 pouces au contrôleur intégré (6:4 NVMe) Tableau 16. Description des connecteurs entre le fond de panier de 10 disques de 2,5 pouces et le contrôleur intégré...
Page 53 Figure 39. Acheminement des câbles : fond de panier de 10 disques de 2,5 pouces avec carte de montage Butterfly et fPERC Tableau 17. Descriptions des connecteurs pour fond de panier de 10 disques de 2,5 pouces avec carte de montage Butterfly et fPERC À...
Page 54 Figure 40. Acheminement des câbles : du fond de panier de 10 disques de 2,5 pouces au contrôleur intégré (4:6 NVMe) Tableau 18. Description des connecteurs entre le fond de panier de 10 disques de 2,5 pouces et le contrôleur intégré...
Page 55 Figure 41. Acheminement des câbles : fond de panier SAS/SATA de 10 disques de 2,5 pouces avec fPERC, carte de montage Butterfly Tableau 19. Description des connecteurs pour fond de panier SAS/SATA de 10 disques de 2,5 pouces avec fPERC, carte de montage Butterfly À...
Page 56 Figure 42. Acheminement des câbles : fond de panier NVMe de 8 disques de 2,5 pouces avec fPERC, carte de montage Butterfly, carte de montage BOSS, SNAPI Tableau 20. Descriptions des connecteurs pour le fond de panier NVMe de 8 disques 2,5 pouces avec fPERC, carte de montage Butterfly, carte de montage BOSS, SNAPI À...
Page 57 Figure 43. Acheminement des câbles : fond de panier SAS/SATA de 4 disques de 3,5 pouces avec fPERC, bâti de disque arrière, fond de panier NVMe Tableau 21. Descriptions du connecteur pour fond de panier SAS/SATA de 4 disques de 3,5 pouces avec fPERC, bâti de disque arrière, fond de panier NVMe À...
Page 58 Figure 44. Acheminement des câbles : fond de panier SAS/SATA de 4 disques de 3,5 pouces avec bâti de disque arrière, fond de panier SAS, carte de montage Butterfly Tableau 22. Descriptions du connecteur pour le fond de panier SAS/SATA de 4 disques de 3,5 pouces avec bâti de disque arrière, fond de panier SAS, carte de montage Butterfly À...
Page 59 Tableau 23. Description des connecteurs pour fond de panier SAS/SATA de 10 disques de 2,5 pouces avec carte de montage Butterfly À BP_PWR_1 (connecteur d’alimentation du fond de panier) SIG_PWR_1 (connecteur d’alimentation de la carte système) SYS_PWR2 (connecteur d’alimentation de la carte système) CPU_PWR2 (connecteur d’alimentation du bloc d’alimentation) CTRL_DST_PA1 (connecteur fPERC sur le fond de panier) SL3_CPU1_PB2 (connecteur de signal de la carte système,...
Page 60 Figure 47. Acheminement des câbles : fond de panier SAS/SATA de 8 disques de 2,5 pouces avec carte de montage SNAPI Tableau 25. Description des connecteurs pour fond de panier SAS/SATA de 8 disques de 2,5 pouces avec carte de montage SNAPI À...
Page 61: Mémoire Système
Tableau 26. Descriptions des connecteurs pour la configuration sans disque À SYS_PWR2 (connecteur d’alimentation de la carte système) CPU_PWR2 (connecteur d’alimentation du bloc d’alimentation) Mémoire système Instructions relatives à la mémoire système Le système PowerEdge R650xs prend en charge les barrettes DIMM DDR4 avec registre (RDIMM). La mémoire système contient les instructions qui sont exécutées par le processeur.
Page 62: Consignes Générales Pour L'installation Des Modules De Mémoire
Tableau 28. Tableau des mémoires prises en charge Type de Rang Capacité Tension nominale et vitesse de Barrettes DIMM par canal module DI la mémoire DIMM (DPC) Barrette 8 Go DDR4 (1,2 V), 3 200 MT/s 3 200 MT/s RDIMM 16 Go/32 Go/64 Go DDR4 (1,2 V), 3 200 MT/s 3 200 MT/s...
Page 63: Retrait D'un Module De Mémoire
● Occupez huit modules de mémoire identiques par processeur (un module DIMM par canal) en même temps pour optimiser les performances. REMARQUE : Les modules de mémoire identiques sont des modules DIMM présentant une capacité et des spécifications électriques identiques pouvant provenir de différents fournisseurs. Retrait d’un module de mémoire Prérequis 1.
Page 64: Installation D'un Module De Mémoire
Installation d’un module de mémoire Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. Étapes 1. Localisez le socket de module de mémoire approprié. PRÉCAUTION : Ne tenez les modules de mémoire que par les bords de la carte, en veillant à...
Page 65: Module Du Processeur Et Du Dissipateur De Chaleur
Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. 3. Pour vérifier si le module de mémoire a été correctement installé, appuyez sur la touche F2 et accédez au Menu principal de la configuration système >...
Page 66 Figure 52. Desserrage des écrous et réglage des câbles anti-inclinaison en position déverrouillée 3. Retirez le module processeur et dissipateur de chaleur (PHM) du système et mettez de côté le PHM en orientant le processeur vers le haut. Figure 53. Retrait d’un module de processeur et de dissipateur de chaleur Étapes suivantes Retirez le processeur du module processeur et dissipateur de chaleur.
Page 67: Retrait Du Processeur Du Module De Processeur Et De Dissipateur De Chaleur
Retrait du processeur du module de processeur et de dissipateur de chaleur Prérequis AVERTISSEMENT : Retirez le processeur du module processeur et dissipateur de chaleur (PHM) uniquement si vous remplacez le processeur ou le dissipateur de chaleur. 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 68 Figure 55. Alignement des repères de la broche 1 du processeur sur le plateau REMARQUE : Assurez-vous que le levier de dégagement du TIM revienne à sa position d’origine. 4. À l’aide de votre pouce et de votre index, tenez d’abord la patte de dégagement du support au niveau du connecteur de la broche 1, tirez sur l’extrémité...
Page 69: Installation Du Processeur Dans Un Module De Processeur Et De Dissipateur De Chaleur
Installation du processeur dans un module de processeur et de dissipateur de chaleur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Étapes 1.
Page 70 Figure 58. Appuyez sur les quatre côtés du support. 4. Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui recouvre le dissipateur de chaleur à l’aide d’un chiffon doux non pelucheux. 5. Utilisez la seringue de graisse thermique fournie avec le kit du processeur pour appliquer la graisse sous la forme d’une fine spirale sur la partie inférieure du dissipateur de chaleur.
Page 71 Figure 60. Retrait du film de protection du matériau d’interface thermique (TIM) 7. Placez le dissipateur de chaleur sur le processeur, puis appuyez sur le dissipateur de chaleur jusqu’à ce que le support se verrouille au niveau des quatre coins. PRÉCAUTION : N’appuyez pas sur les ailettes du dissipateur de chaleur pour éviter de les endommager.
Page 72: Installation Du Module Du Processeur Et Du Dissipateur De Chaleur
Figure 61. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module de processeur et du dissipateur de chaleur. Installez le carénage d’aération. 3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation du module du processeur et du dissipateur de chaleur Prérequis PRÉCAUTION :...
Page 73 Figure 62. Installation du processeur et du dissipateur de chaleur (PHM) 3. Placez les câbles anti-inclinaison en position verrouillée (vers l’extérieur), puis utilisez un tournevis Torx T30 pour serrer les écrous prisonniers (8 po-lbf) sur le dissipateur de chaleur dans l’ordre ci-dessous : a.
Page 74: Cartes D'extension Et Cartes De Montage Pour Carte D'extension
Cela n’empêche pas votre système d’être mis sous tension. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document Dell EMC PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs Dell EMC PowerEdge) à l’adresse www.dell.com/poweredgemanuals.
Page 75: Consignes D'installation Des Cartes D'extension
Consignes d’installation des cartes d’extension Figure 64. Connecteurs des logements de carte d’extension Le tableau suivant décrit les configurations des cartes de montage pour carte d’extension : Configurations Cartes de Logements Processeur de Hauteur Longueur Largeur du montage pour PCIe contrôle logement carte...
Page 76 Figure 65. Carte de montage 1 Figure 66. Carte de montage 2a Installation et retrait des composants du système...
Page 77 Tableau 30. Configuration 0 : R1 Type de carte Priorité du logement Nombre maximum de cartes Dell PERC avant Logement intégré Module de port série Dell (LP) Intel (NIC : 100 Gbit) Mellanox (NIC : 100 Gbit) Installation et retrait des composants du système...
Page 78 Type de carte Priorité du logement Nombre maximum de cartes Dell PERC avant Logement intégré Module de port série Dell (LP) 2, 1 Intel (NIC : 100 Gbit) Mellanox (NIC : 100 Gbit) Installation et retrait des composants du système...
Page 79 Tableau 32. Configuration 2 : R1+R2b Type de carte Priorité du logement Nombre maximum de cartes Dell PERC avant Logement intégré Module de port série Dell (LP) Intel (NIC : 100 Gbit) Mellanox (NIC : 100 Gbit) Installation et retrait des composants du système...
Page 80 Intel (SSD PCIe avec AIC) Samsung (SSD PCIe avec AIC) Tableau 33. Configuration 3 : R1+R2c Type de carte Priorité du logement Nombre maximum de cartes Dell PERC avant Logement intégré Module de port série Dell (LP) Installation et retrait des composants du système...
Page 81 Intel (SSD PCIe avec AIC) Samsung (SSD PCIe avec AIC) Tableau 34. Configuration 4 : R1 Type de carte Priorité du logement Nombre maximum de cartes Dell PERC avant Logement intégré Module de port série Dell (LP) Installation et retrait des composants du système...
Page 82 Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré Intel (OCP : 1 Gbit) Logement intégré Adaptateur PERC Dell externe Module Dell BOSS S1 Logement intégré Intel (SSD PCIe avec AIC) Samsung (SSD PCIe avec AIC) Tableau 35. Configuration 5 : sans carte de montage Type de carte Priorité...
Page 83 Type de carte Priorité du logement Nombre maximum de cartes Dell PERC avant Logement intégré Module de port série Dell (LP) Intel (NIC : 100 Gbit) Mellanox (NIC : 100 Gbit) Broadcom (NIC : 25 Gbit) Intel (NIC : 25 Gbit)
Page 84: Retrait Des Cartes De Montage Pour Carte D'extension
Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré Intel (OCP : 1 Gbit) Logement intégré Adaptateur PERC Dell externe Module Dell BOSS S1 Logement intégré Intel (SSD PCIe avec AIC) Samsung (SSD PCIe avec AIC) Retrait des cartes de montage pour carte d’extension Prérequis...
Page 85 Figure 70. Retrait de la carte de montage 2a 3. Pour la carte de montage 2b, débranchez d’abord le câble de la carte système, puis déverrouillez le loquet bleu et tenez les ergots bleus. Soulevez ensuite la carte de montage pour carte d’extension pour la retirer de son connecteur sur la carte système. Figure 71.
Page 86: Installation Des Cartes De Montage Pour Carte D'extension
Figure 72. Retrait de la carte de montage 2c Étapes suivantes Réinstallez la carte de montage pour carte d’extension. Installation des cartes de montage pour carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 87 Figure 73. Installation de la carte de montage 1 2. Pour la carte de montage 2a, déverrouillez le loquet bleu et en tenant les ergots, alignez la carte de montage pour carte d’extension avec le connecteur et la broche de guidage située sur la carte système. Abaissez la carte de montage pour cartes d’extension jusqu’à ce que son connecteur soit complètement enclenché.
Page 88 Figure 75. Installation de la carte de montage 2b avec module SNAPI 4. Pour la carte de montage 2c, déverrouillez le loquet bleu et en tenant les ergots, alignez la carte de montage pour carte d’extension avec le connecteur et la broche de guidage située sur la carte système. Abaissez la carte de montage pour cartes d’extension jusqu’à ce que son connecteur soit complètement enclenché.
Page 89: Retrait De La Carte D'extension Hors De La Carte De Montage Pour Cartes D'extension
Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 90 Figure 78. Retrait d’une carte d’extension de la carte de montage 2a Figure 79. Retrait d’une carte d’extension de la carte de montage 2b (SNAPI) Installation et retrait des composants du système...
Page 91 Figure 80. Retrait d’une carte d’extension de la carte de montage 2c 3. Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
Page 92 Figure 82. Installation de la plaque de recouvrement dans la carte de montage 2a Figure 83. Installation de la plaque de recouvrement dans la carte de montage 2b (SNAPI) Installation et retrait des composants du système...
Page 93: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension
Figure 84. Installation de la plaque de recouvrement dans la carte de montage 2c Étapes suivantes Le cas échéant, installez une carte d’extension dans la carte de montage pour carte d’extension. Installation d’une carte d’extension dans la carte de montage pour carte d’extension Prérequis 1.
Page 94 Figure 85. Retrait d’un support de plaque de recouvrement de la carte de montage 1 Figure 86. Retrait du support de la plaque de recouvrement de la carte de montage 2a Installation et retrait des composants du système...
Page 95 Figure 87. Retrait du support de la plaque de recouvrement de la carte de montage 2b (SNAPI) Figure 88. Retrait du support de la plaque de recouvrement de la carte de montage 2c 3. Tenez la carte d’extension par ses bords et alignez le connecteur du bord de la carte avec le connecteur de la carte d’extension sur la carte de montage.
Page 96 Figure 89. Installation d’une carte d’extension dans une carte de montage 1 Figure 90. Installation d’une carte d’extension dans une carte de montage 2a Installation et retrait des composants du système...
Page 97 : la nouvelle carte est automatiquement mise à jour en reprenant le firmware et la configuration de celle défectueuse. Pour plus d’informations sur la configuration du remplacement de pièces, consultez le document Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) sur https://www.dell.com/idracmanuals. Installation et retrait des composants du système...
Page 98: Bâti Des Disques
Bâti des disques Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du bâti des disques arrière de 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 99: Port Série Com (En Option)
Étapes 1. Alignez les logements du bâti de disques arrière sur les guides du système. 2. Faites glisser le bâti de disque arrière vers l’arrière du boîtier. 3. À l’aide d’un tournevis cruciforme nº 2, serrez la vis de fixation bleue qui fixent le bâti de disques arrière au système. Figure 94.
Page 100: Installation Du Port Série Com
Figure 95. Retrait du port série COM 3. Serrez les vis et installez le cache PCIe sur la carte de montage pour carte d’extension. Figure 96. Installation du cache PCIe Étapes suivantes Réinstallez le port série COM. Installation du port série COM Prérequis 1.
Page 101 Étapes 1. Retirez les vis, soulevez le cache PCIe, puis ouvrez le loquet situé sur la carte de montage pour carte d’extension. (Carte de montage 1a, carte de montage 2c). Figure 97. Retrait du cache PCIe 2. Faites glisser et verrouillez le port série COM dans la carte de montage pour carte d’extension. 3.
Page 102: Carte Microsd
Carte MicroSD Retrait de la carte microSD Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. Retirez le module IDSDM.
Page 103: Carte Boss S1 (En Option)
Étapes 1. Localisez le logement de la carte microSD sur le module IDSDM. Orientez la carte microSD de manière appropriée et insérez l’extrémité de la broche de contact de la carte dans le logement. Pour localiser le module IDSDM, voir la section Cavaliers et connecteurs de la carte système.
Page 104: Installation De La Carte De Montage Boss M.2
Figure 101. Retrait de la carte de montage BOSS M.2 Étapes suivantes Remettez en place la carte de montage BOSS M.2. Installation de la carte de montage BOSS M.2 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 105: Retrait De La Carte Boss M.2 De La Carte De Montage Boss M.2
Figure 102. Installation de la carte de montage BOSS M.2 Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait de la carte BOSS M.2 de la carte de montage BOSS M.2 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 106: Installation D'une Carte Boss M.2 Dans La Carte De Montage Boss M.2
Figure 103. Retrait de la carte BOSS M.2 de la carte de montage BOSS M.2 Étapes suivantes Le cas échéant, installez une carte dans la carte de montage BOSS M.2. Installation d’une carte BOSS M.2 dans la carte de montage BOSS Prérequis 1.
Page 107: Retrait Du Module Ssd M.2
Figure 104. Installation d’une carte BOSS M.2 dans la carte de montage BOSS M.2 Étapes suivantes 1. Le cas échéant, installez la carte de montage BOSS M.2. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Page 108: Installation Du Module Ssd M.2
Figure 105. Retrait du module SSD M.2 Étapes suivantes 1. Le cas échéant, installez la carte BOSS M.2 dans la carte de montage BOSS M.2. 2. Le cas échéant, installez la carte de montage BOSS M.2. Installation du module SSD M.2 Prérequis 1.
Page 109: Module Idsdm (En Option)
Figure 106. Installation du module SSD M.2 Étapes suivantes 1. Le cas échéant, installez la carte BOSS M.2 dans la carte de montage BOSS M.2. 2. Le cas échéant, installez la carte de montage BOSS M.2. 3. Suivez la procédure décrite dans Après une intervention à...
Page 110: Installation Du Module Idsdm
Figure 107. Retrait du module IDSDM Étapes suivantes Remettez en place le module IDSDM. Installation du module IDSDM Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 111: Carte Ocp (En Option)
Figure 108. Installation du module IDSDM Étapes suivantes Installez les cartes microSD. REMARQUE : Réinstallez les cartes microSD dans les logements correspondants aux indications que vous avez marquées sur les cartes lors de leur retrait. Installez le carénage d’aération. 3. Suivez la procédure décrite dans Après une intervention à...
Page 112: Installation De La Carte Ocp
Figure 109. Retrait de la carte OCP Étapes suivantes Replacez la carte OCP. Installation de la carte OCP Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Page 113: Module Perc Avant À Montage Avant
Figure 110. Installation de la carte OCP Étapes suivantes Installez la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Module PERC avant à montage avant Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du module PERC avant à...
Page 114: Installation Du Module Perc Avant À Montage Avant
Figure 111. Retrait du module PERC avant à montage avant Étapes suivantes Réinstallez le module PERC avant à montage avant. Installation du module PERC avant à montage avant Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 115: Batterie Du Système
Figure 112. Installation du module PERC avant à montage avant Étapes suivantes 1. Rebranchez tous les câbles nécessaires. 2. Le cas échéant, réinstallez le carénage d’aération. Installez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans Après une intervention à...
Page 116 Figure 113. Retrait de la pile du système PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile. 2. Pour installer une nouvelle pile du système : a.
Page 117: Carte Usb Interne (En Option)
3. Vérifiez que la batterie fonctionne correctement, en effectuant les étapes suivantes : a. Entrez dans le programme de configuration du système, lors de l’amorçage, en appuyant sur F2. b. Entrez l’heure et la date exactes dans les champs Heure et Date du programme de configuration du système. c.
Page 118: Installation De La Carte Usb Interne
Installation de la carte USB interne Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retrait de la carte de montage BOSS M.2.
Page 119: Installation Du Module Vga
6. Débranchez le câble VGA du connecteur VGA sur la carte système. Pour localiser le connecteur, voir la section Cavaliers et connecteurs de la carte système. REMARQUE : Assurez-vous que vous prenez note du routage des câbles lorsque vous les retirez de la carte système. Procédez au routage adapté...
Page 120: Bloc D'alimentation
à jour en reprenant le micrologiciel et la configuration de celui remplacé. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Fonctionnalité de disque de secours Votre système prend en charge la fonction d’alimentation de rechange, qui permet de réduire considérablement la surcharge...
Page 121: Retrait Du Cache Du Bloc D'alimentation
● Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d’iDRAC. Pour en savoir plus, consultez le document iDRAC User’s Guide (Guide de l’utilisateur de l’iDRAC), disponible sur www.dell.com/poweredgemanuals. Retrait du cache du bloc d’alimentation Prérequis...
Page 122: Retrait D'un Bloc D'alimentation
Pour plus d’informations sur le bras de gestion des câbles, reportez-vous à la documentation du rack du système à l’adresse https:// www.dell.com/poweredgemanuals. Étapes Appuyez sur le loquet de déverrouillage, puis maintenez la poignée du PSU pour faire glisser ce dernier hors de la baie de bloc d’alimentation.
Page 123: Installation D'un Bloc D'alimentation
1. Si vous avez débloqué le bras de gestion des câbles, réenclenchez-le. Pour plus d’informations sur le bras de gestion des câbles, reportez-vous à la documentation du rack du système à l’adresse https://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique.
Page 124: Carte Intercalaire D'alimentation
Carte intercalaire d’alimentation Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait de la carte intercalaire d’alimentation Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 125: Carte Système
Étapes 1. Alignez les logements de la carte intercalaire d’alimentation (PIB) avec les crochets du boîtier et faites-la glisser jusqu’à ce qu’elle soit en place. 2. À l’aide d’un tournevis cruciforme nº 2, serrez les vis pour fixer la PIB au système. Figure 124.
Page 126: Installation De La Carte Système
Carte de montage BOSS M.2 Clé USB interne (si elle est installée) Processeur Dissipateur de chaleur Modules de mémoire Débranchez tous les câbles de la carte système. PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système en retirant la carte système du système.
Page 127 Étapes 1. Déballez le nouvel assemblage de la carte système. PRÉCAUTION : ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever la carte système. PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système lors de la remise en place de la carte système dans le boîtier.
Page 128: Module Tpm (Trusted Platform Module)
TPM. 4. Si vous n’utilisez pas la restauration facile, importez votre (nouvelle) licence iDRAC Enterprise. Pour plus d’informations, consultez Guide de l’utilisateur de l’iDRAC disponible à l’adresse https://www.dell.com/idracmanuals. 5. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Page 129: Mise À Niveau Du Module Tpm (Trusted Platform Module)
Mise à niveau du module TPM (Trusted Platform Module) Prérequis REMARQUE : ● Assurez-vous que votre système d’exploitation prend en charge la version du module TPM en cours d’installation. ● Assurez-vous de télécharger et d’installer la dernière version du micrologiciel BIOS sur votre ordinateur. ●...
Page 130: Initialisation Du Tpm Pour Utilisateurs
Initialisation du TPM pour utilisateurs Étapes 1. Initialisez le module TPM. Pour plus d’informations, voir Initialisation du TPM pour utilisateurs. 2. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé). Initialisation du module TPM 1.2 pour utilisateurs Étapes 1.
Page 131: Installation Du Panneau De Configuration Gauche
REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 128. Retrait du panneau de configuration gauche Étapes suivantes Remettez en place le panneau de configuration gauche. Installation du panneau de configuration gauche Prérequis 1.
Page 132: Retrait Du Panneau De Configuration Droit
Figure 129. Installation du panneau de configuration gauche Étapes suivantes Installez le carénage d’aération. Installez le cache du fond de panier. Installez le panneau avant. 4. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait du panneau de configuration droit Prérequis 1.
Page 133: Installation Du Panneau De Configuration Droit
Figure 130. Retrait du panneau de configuration droit Étapes suivantes Réinstallez le panneau de configuration droit. Installation du panneau de configuration droit Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
Page 134 Figure 131. Installation du panneau de configuration droit Étapes suivantes Installez le carénage d’aération. Installez le cache du fond de panier. Installez le panneau avant. 4. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation et retrait des composants du système...
Page 135: Chapitre 6: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette section fournit des informations essentielles et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartesdu système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
Page 136: Connecteurs De La Carte Système
Connecteurs de la carte système Figure 132. Connecteurs et cavaliers de la carte système 1. Connecteur ID système 2. Connecteur de la carte de montage 2 (processeur 2) (2a/2b/2c) 3. Connecteur OCP NIC 3.0 4. Barrettes DIMM pour le processeur 2, canaux E, F, G, H 5.
Page 137: Paramètres Des Cavaliers De La Carte Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 138 9. Remettez en place le capot du système. 10. Rebranchez les périphériques et branchez le système sur la prise électrique, puis mettez le système sous tension. 11. Attribuez un nouveau mot de passe système et/ou de configuration. Cavaliers et connecteurs...
Page 139: Chapitre 7: Diagnostics Du Système Et Codes Des Voyants
Diagnostics du système et codes des voyants Cette section décrit les voyants de diagnostic sur le panneau avant du système qui affichent l’état au démarrage du système. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...
Page 140: Codes Des Voyants D'intégrité Du Système Et D'id Du Système
Tableau 38. Description des voyants LED d’état (suite) Icône Description État Action corrective ● La circulation d’air externe est bloquée. Si le problème persiste, reportez-vous à la section Obtention d’aide. Voyant électrique Le voyant clignote en orange si Consultez le journal des événements système ou les le système rencontre une erreur messages système relatifs au problème spécifique.
Page 141: Codes Indicateurs Idrac Quick Sync 2
événements système. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher.
Page 142: Codes Du Voyant Led Idrac Direct
être désactivée par le contrôleur iDRAC. Si le problème persiste, reportez-vous à la section Obtention d’aide.www.dell.com/poweredgemanuals ou au document Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse https://www.dell.com/ openmanagemanuals.
Page 143: Écran Lcd
à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
Page 144: Menu Configuration
LCD dans un format convivial et simplifié. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
Page 145: Codes Du Voyant Du Bloc D'alimentation
Figure 136. Codes des voyants de la carte NIC 1. Voyant de liaison 2. Voyant d’activité Tableau 45. Codes des voyants de la carte NIC Codes des voyants de la carte NIC État Les voyants de liaison et d’activité sont éteints. Indique que la NIC n’est pas connectée au réseau.
Page 146 Tableau 46. Codes du voyant d’état du bloc d’alimentation secteur (suite) Codes du voyant d’alimentation État Éteint Indique que l’alimentation n’est pas connectée au bloc d’alimentation. Vert clignotant Indique que le firmware du bloc d’alimentation est en cours de mise à...
Page 147: Codes Des Voyants Du Disque
Tableau 47. Codes de la LED d’état du bloc d’alimentation CC (suite) Codes du voyant d’alimentation État Vert clignotant Lors de l’installation à chaud d’un bloc d’alimentation, la LED clignote en vert cinq fois à une fréquence de 4 Hz, puis s’éteint. Cela indique une incohérence des blocs d’alimentation en termes d’efficacité, de fonctionnalité, d’état d’intégrité...
Page 148: Utilisation Des Diagnostics Du Système
Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
Page 149 Exécution des diagnostics du système intégré à partir du Gestionnaire d’amorçage Exécutez les diagnostics intégrés du système (ePSA) si votre système ne démarre pas. Étapes 1. Appuyez sur F11 lors de l’amorçage du système. 2. Utilisez les touches fléchées vers le haut et vers le bas pour sélectionner Utilitaires système > Lancer les diagnostics. 3.
Page 150: Chapitre 8: Obtenir De L'aide
Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...
Page 151: Qrl (Quick Resource Locator) Pour Système Poweredge R650Xs
Dell EMC. Ces informations sont utilisées par le support technique Dell EMC pour résoudre le problème. ● Contact proactif : un agent du support technique Dell EMC vous contacte à propos du ticket de support et vous aide à résoudre le problème.
Page 152: Chapitre 9: Ressources De Documentation
Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
Page 153 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
