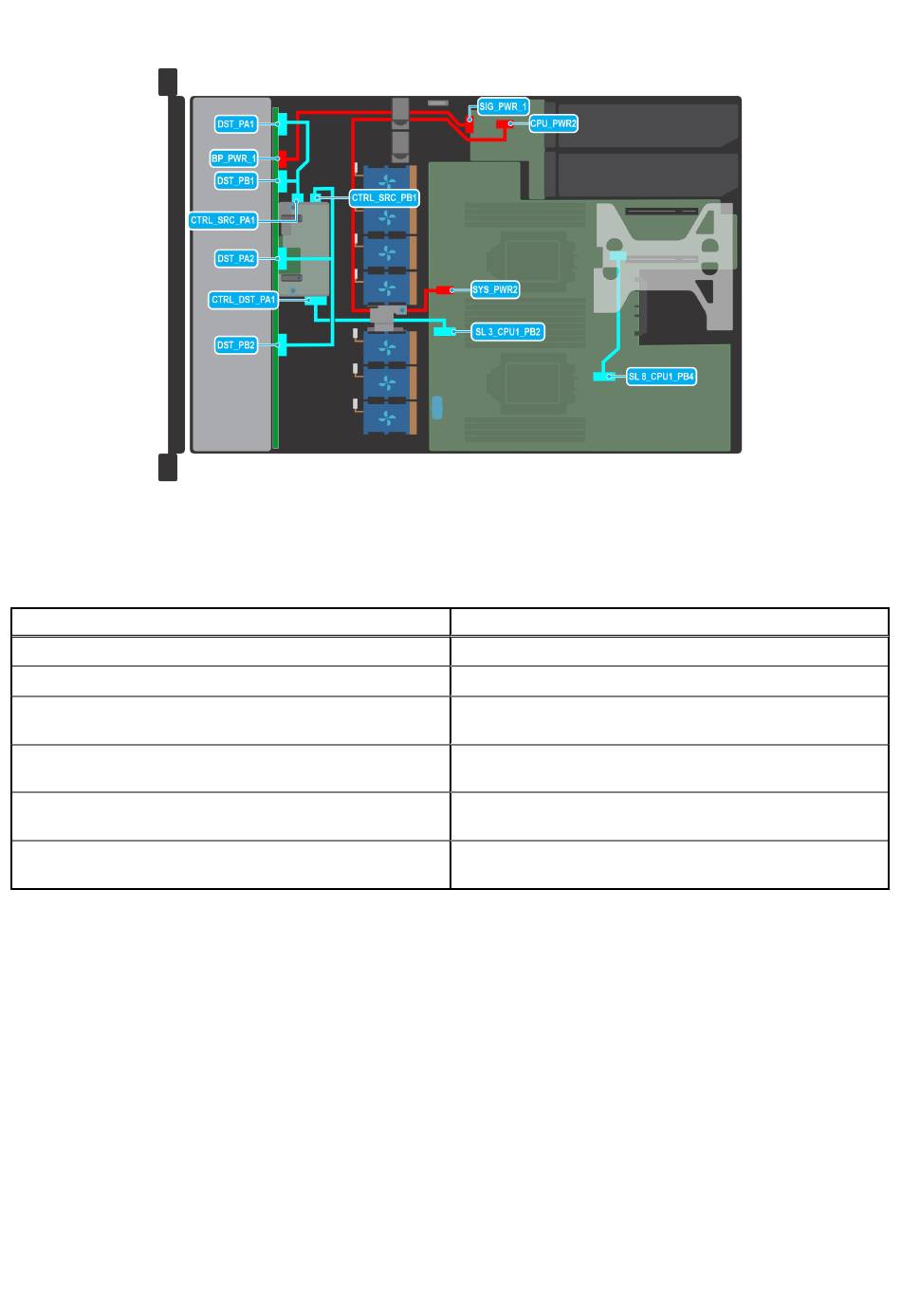

Figure 42. Acheminement des câbles : fond de panier NVMe de 8 disques de 2,5 pouces avec fPERC, carte de montage
Butterfly, carte de montage BOSS, SNAPI
Tableau 20. Descriptions des connecteurs pour le fond de panier NVMe de 8 disques 2,5 pouces avec fPERC,
carte de montage Butterfly, carte de montage BOSS, SNAPI
De
BP_PWR_1 (connecteur d'alimentation du fond de panier)
SYS_PWR2 (connecteur d'alimentation de la carte système)
DST_PA1 et DST_PB1 (connecteur SATA du fond de panier,
marquage des câbles BP PA1 et PB1)
DST_PA2 et DST_PB2 (connecteur SATA du fond de panier,
marquage des câbles BP PA2 et PB2)
CTRL_DST_PA1 (connecteur fPERC sur le fond de panier)
Connexion de la carte de montage
56
Installation et retrait des composants du système
À
SIG_PWR_1 (connecteur d'alimentation de la carte système)
CPU_PWR2 (connecteur d'alimentation du bloc d'alimentation)
CTRL_SRC_PB1 (connecteur fPERC sur le fond de panier)
CTRL_SRC_PB1 (connecteur fPERC sur le fond de panier)
SL3_CPU1_PB2 (connecteur de signal de la carte système,
marquage du câble MB SL3)
SL8_CPU1_PB4 (connecteur de signal de la carte système,
marquage du câble MB SL8)
