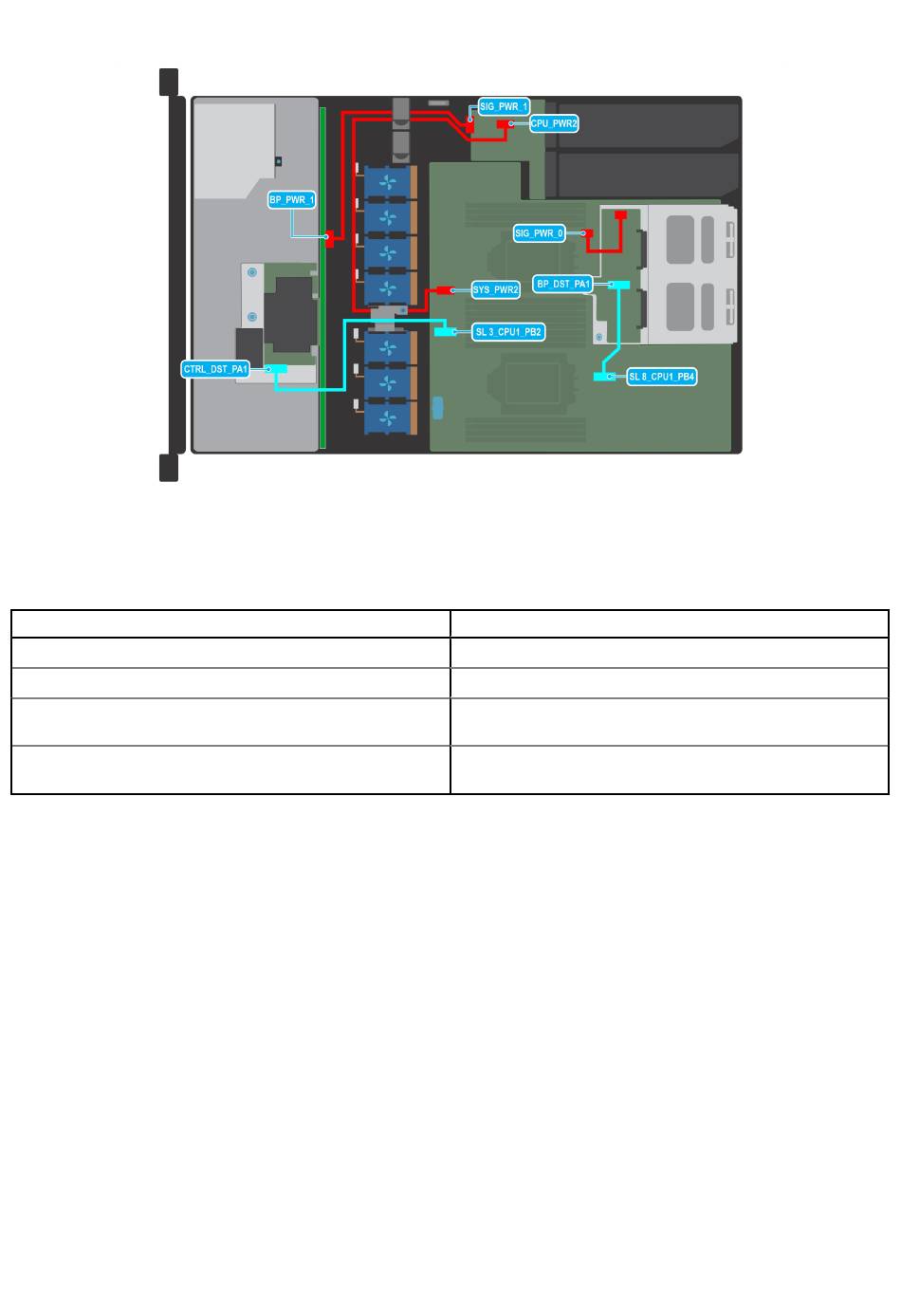

Figure 43. Acheminement des câbles : fond de panier SAS/SATA de 4 disques de 3,5 pouces avec fPERC, bâti de disque
arrière, fond de panier NVMe
Tableau 21. Descriptions du connecteur pour fond de panier SAS/SATA de 4 disques de 3,5 pouces avec fPERC,
bâti de disque arrière, fond de panier NVMe
De
BP_PWR_1 (connecteur d'alimentation du fond de panier)
SYS_PWR2 (connecteur d'alimentation de la carte système)
CTRL_DST_PA1 (connecteur fPERC sur le fond de panier)
BP_DST_PA1 (connecteur SATA du fond de panier, marquage du
câble BP PA1)
À
SIG_PWR_1 (connecteur d'alimentation de la carte système)
CPU_PWR2 (connecteur d'alimentation du bloc d'alimentation)
SL3_CPU1_PB2 (connecteur de signal de la carte système,
marquage du câble MB SL3)
SL8_CPU1_PB4 (connecteur de signal de la carte système,
marquage du câble MB SL8)
Installation et retrait des composants du système
57
