Tableau 26. Descriptions des connecteurs pour la configuration sans disque
De
SYS_PWR2 (connecteur d'alimentation de la carte système)
Mémoire système
Instructions relatives à la mémoire système
Le système PowerEdge R650xs prend en charge les barrettes DIMM DDR4 avec registre (RDIMM). La mémoire système contient les
instructions qui sont exécutées par le processeur.
Le système comporte 16 sockets de mémoire répartis en 8 canaux par processeur.
Les canaux de mémoire sont répartis comme suit :
Tableau 27. Canaux de mémoire
Processeur
Canal A
Processeur 1
A1
Processeur 2 B1

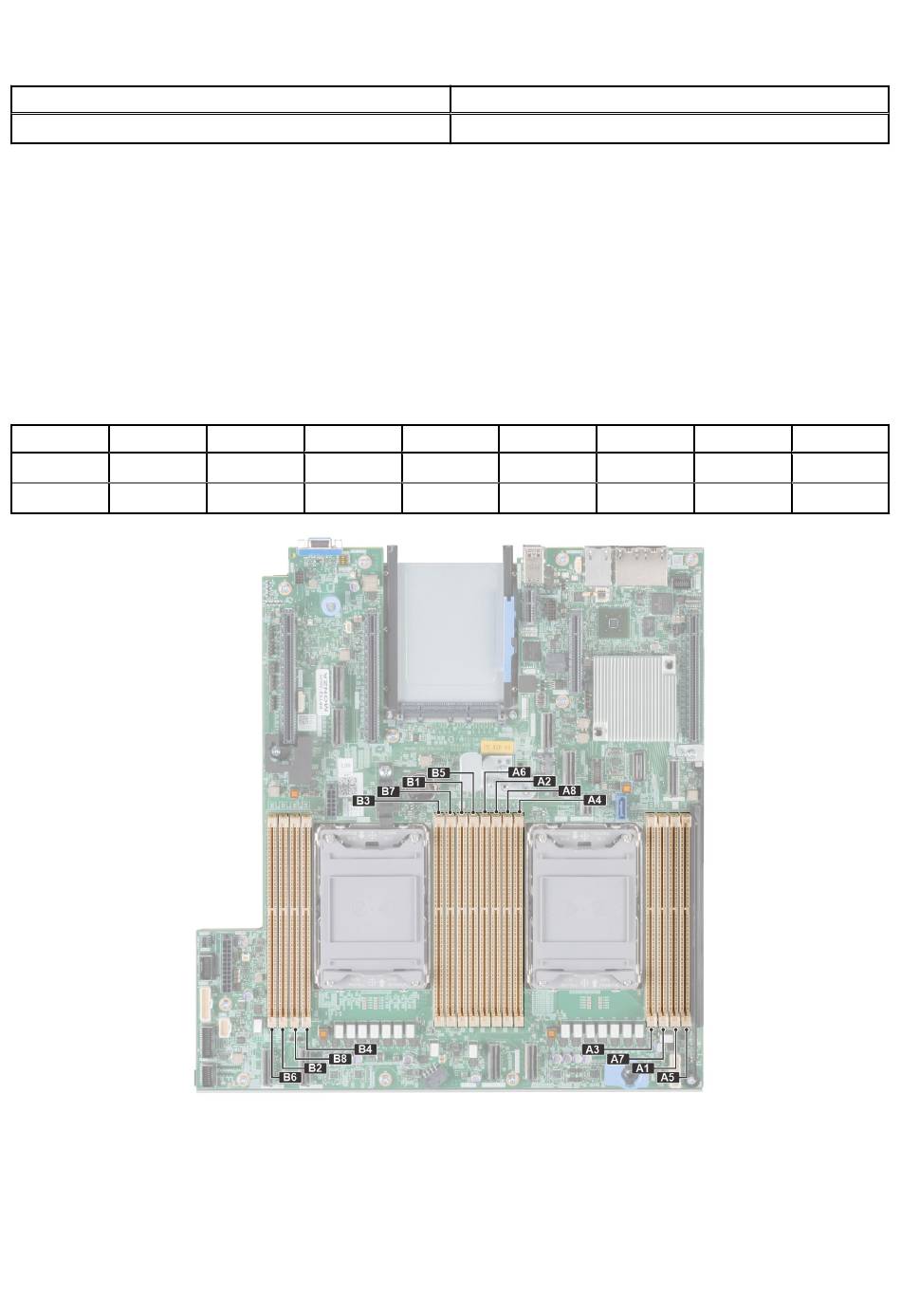

Figure 49. Emplacement des sockets de mémoire
Canal B
Canal C
A5
A3
B5
B3
À
CPU_PWR2 (connecteur d'alimentation du bloc d'alimentation)
Canal D
Canal E
A7
A2
B7
B2
Installation et retrait des composants du système
Canal F
Canal G
A6
A4
B6
B4
Canal H
A8
B8
61
