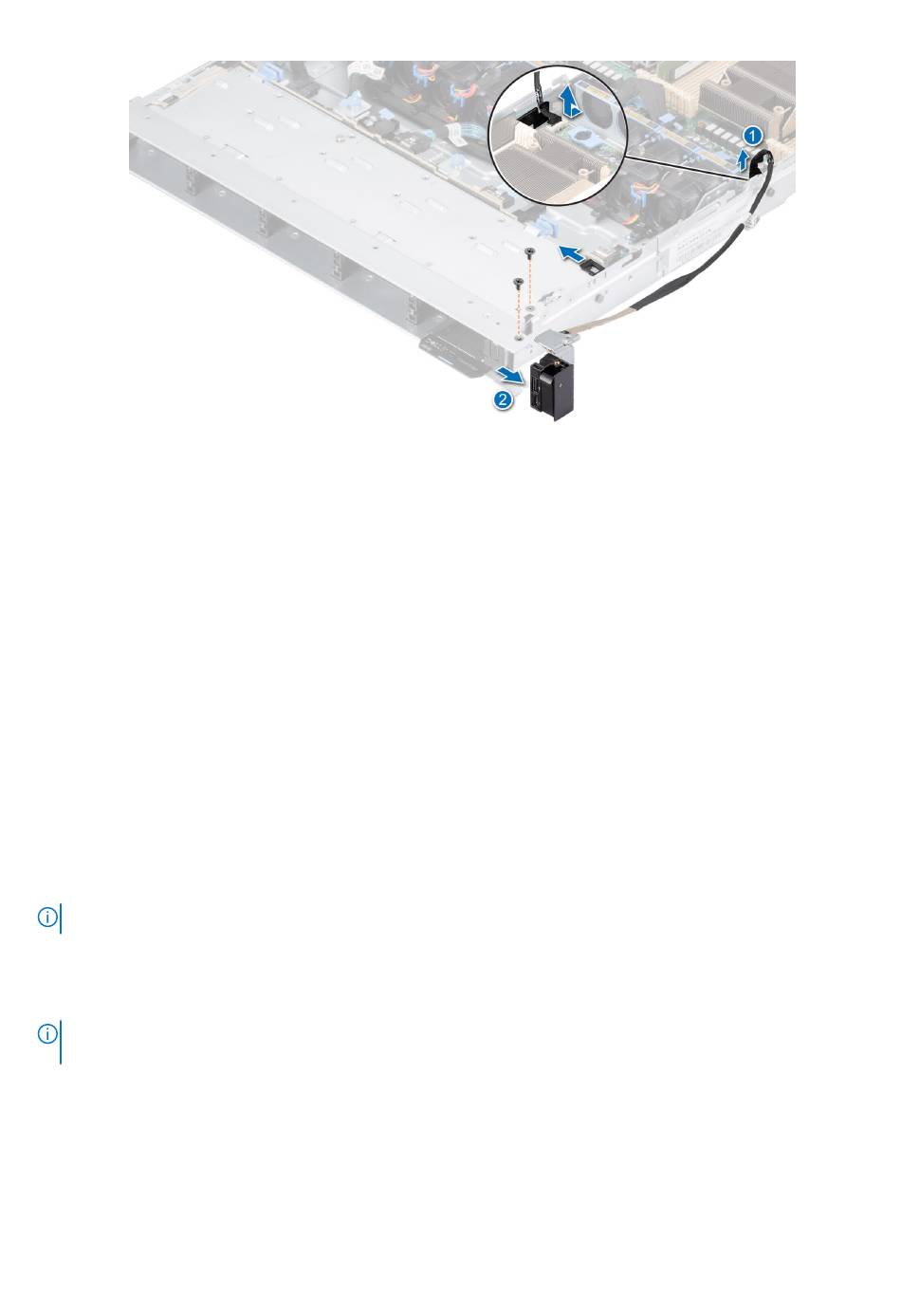

Figure 130. Retrait du panneau de configuration droit
Étapes suivantes
Réinstallez le panneau de configuration
Installation du panneau de configuration droit
Prérequis
1. Suivez les consignes de sécurité répertoriées dans la section
2. Suivez la procédure décrite dans
3.
Retirez le panneau
avant.
4.
Retirez le cache du fond de
5.
Retirez le carénage
d'aération.
Étapes
1. Acheminez le câble du panneau de configuration à travers le loquet et la paroi latérale du système, puis faites-le glisser dans le clip.
REMARQUE :
Procédez au routage adapté du câble pour éviter qu'il ne se coince ou s'écrase.
2. Alignez et insérez l'assemblage de panneau de configuration droit dans le logement correspondant du système.
3. Connectez le câble du panneau de configuration droit au connecteur de la carte système.
4. À l'aide d'un tournevis cruciforme nº 1, serrez les vis qui fixent l'assemblage du panneau de configuration droit au système.
REMARQUE :
Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la
séquence.
droit.
Avant d'intervenir à l'intérieur de votre
panier.
Consignes de
sécurité.
système.
Installation et retrait des composants du système
133
