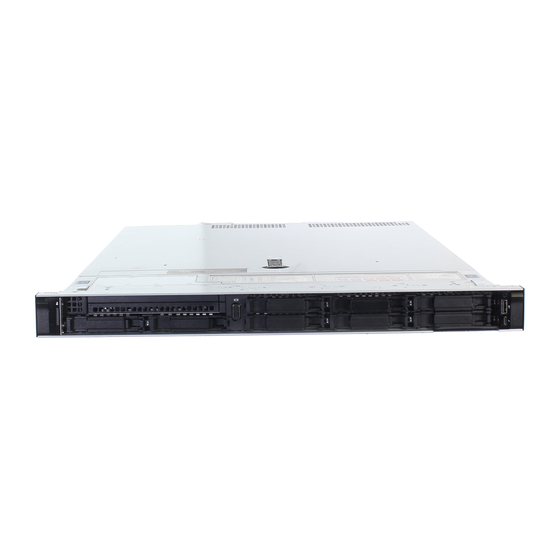

Manuels Connexes pour Dell EMC PowerEdge R6515
Sommaire des Matières pour Dell EMC PowerEdge R6515
- Page 1 Dell EMC PowerEdge R6515 Manuel d’installation et de maintenance Modèle réglementaire: E45S Series Type réglementaire: E45S003 Mar 2020 Rév. A08...
-
Page 2: Remarques, Précautions Et Avertissements
© 2019- 2020 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs. -
Page 3: Table Des Matières
Table des matières Chapitre 1: À propos du présent document..................7 Chapitre 2: Présentation du système PowerEdge R6515..............8 Vue avant du système................................8 Vue du panneau de configuration gauche........................11 Vue du panneau de configuration droit........................12 Vue arrière du système................................13 À l’intérieur du système............................... 15 Localisation du code de service express et du numéro de série.................. - Page 4 Installation du commutateur d’intrusion........................37 Disques....................................38 Retrait d’un cache de disque............................38 Installation d’un cache de disque..........................39 Retrait du support de disque............................39 Installation du support de disque dur.......................... 40 Retrait d’un disque dur installé de son support......................41 Installation du disque sur son support......................... 42 Fond de panier de disque..............................43 Fond de panier de disques............................
- Page 5 Codes des voyants de carte NIC............................113 Codes du voyant du bloc d’alimentation..........................113 Codes des voyants du disque............................114 Utilisation des diagnostics du système..........................115 Diagnostics du système intégré Dell...........................115 Chapitre 7: Obtenir de l’aide......................117 Informations sur le recyclage ou la fin de vie........................117 Contacter Dell..................................117 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........
- Page 6 Obtention du support automatique avec SupportAssist....................118 Chapitre 8: Ressources de documentation..................119 Table des matières...
-
Page 7: Chapitre 1: À Propos Du Présent Document
À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les caractéristiques techniques, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document... -
Page 8: Chapitre 2: Présentation Du Système Poweredge R6515
Pour plus d’informations sur l’échange à chaud d’un périphérique SSD PCIe NVMe U.2, reportez-vous au document Dell Express Flash NVMe PCIe SSD User’s Guide (Guide de l’utilisateur de disque SSD PCIe NVMe Dell Express Flash) sur https://www.dell.com/support> Parcourir tous les produits > Infrastructure de datacenter > Adaptateurs et contrôleurs de stockage >... - Page 9 Port VGA Permet de connecter un appareil d’affichage au système. Pour obtenir plus d’informations, voir les caractéristiques techniques du système Dell EMC PowerEdge R6515. Panneau de configuration s.o. Contient le bouton d’alimentation et le port USB, le port micro droit iDRAC Direct, ainsi que le voyant d’état iDRAC Direct.
- Page 10 Port VGA Permet de connecter un appareil d’affichage au système. Pour obtenir plus d’informations, voir les caractéristiques techniques du système Dell EMC PowerEdge R6515. Panneau de configuration s.o. Contient le bouton d’alimentation et le port USB, le port micro droit iDRAC Direct, ainsi que le voyant d’état iDRAC Direct.
-
Page 11: Vue Du Panneau De Configuration Gauche
Pour plus d’informations sur les disques, voir les caractéristiques techniques Dell EMC PowerEdge R6515. Pour plus d’informations sur les ports, voir les caractéristiques techniques Dell EMC PowerEdge R6515. Vue du panneau de configuration gauche Figure 4. Vue du panneau de configuration gauche sans le voyant iDRAC Quick Sync 2.0 (en option) Figure 5. -
Page 12: Vue Du Panneau De Configuration Droit
Vous pouvez également lancer la visionneuse virtuelle Clavier, Vidéo et Souris (KVM) et la Machine Virtuelle basée sur le noyau virtuel (KVM), sur un appareil mobile compatible. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. -
Page 13: Vue Arrière Du Système
3 pieds (0,91 mètre). Les performances peuvent être affectées par la qualité des câbles. REMARQUE : Pour plus d’informations sur les ports, voir les caractéristiques techniques Dell EMC PowerEdge R6515. Vue arrière du système Figure 7. Vue arrière du système Tableau 6. - Page 14 (pendant plus de cinq secondes) pour accéder au mode de progression du BIOS. Pour plus d’informations sur les ports et les connecteurs, voir les caractéristiques techniques Dell EMC PowerEdge R6515. Présentation du système PowerEdge R6515...
-
Page 15: À L'intérieur Du Système
À l’intérieur du système Figure 8. À l’intérieur du système 1. Carte de montage 1A 2. Carte mini PERC 3. Carte système 4. Dissipateur de chaleur 5. Logements de barrettes de mémoire 6. Ventilateur 7. Plaquette d’information 8. Cache de fond de panier 9. -
Page 16: Étiquette D'information Du Système
L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST), le code de service express (Exp Svc Code) et la date de fabrication (Mfg. Date). Le code de service express permet à Dell EMC d’orienter les appels de support vers le technicien approprié. - Page 17 Figure 10. Informations de maintenance Présentation du système PowerEdge R6515...
- Page 18 Figure 11. Informations sur la mémoire Présentation du système PowerEdge R6515...
- Page 19 Figure 12. Tâches du système Figure 13. Légende des icônes Présentation du système PowerEdge R6515...
-
Page 20: Matrice De Compatibilité Rack Et De Dimensionnement Des Rails
Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, reportez-vous au document Dell EMC Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell EMC) disponible sur... -
Page 21: Chapitre 3: Installation Et Configuration Initiales Du Système
Cette section décrit les tâches à effectuer lors de l’installation et de la configuration initiales du système Dell EMC. Les sections suivantes décrivent les étapes générales que vous devez effectuer pour configurer le système et répertorient les guides de référence pour obtenir des informations détaillées. -
Page 22: Options De Connexion À L'idrac
Veillez à changer le nom d’utilisateur et le mot de passe par défaut après avoir configuré l’adresse IP d’iDRAC. Pour plus d’informations concernant l’ouverture d’une session sur l’iDRAC et les licences correspondantes, consultez la version la plus récente du Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur Integrated Dell Remote Access Controller) sur www.dell.com/idracmanuals. -
Page 23: Ressources D'installation Du Système D'exploitation
Supported Operating Systems for Dell EMC PowerEdge systems (Systèmes d’exploitation pris en charge par les systèmes Dell EMC PowerEdge). Options de téléchargement du micrologiciel Vous pouvez télécharger le micrologiciel depuis le site de support Dell. Pour plus d’informations, voir la section Téléchargement des pilotes et du micrologiciel. -
Page 24: Options De Téléchargement Et D'installation Des Pilotes Du Système D'exploitation
Assurez-vous d’effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans la zone Saisir un numéro de série Dell, un identifiant de produit Dell EMC ou un modèle, puis appuyez sur Entrée. REMARQUE : Si vous ne disposez pas du numéro de série, sélectionnez Détecter le PC pour détecter automatiquement le... -
Page 25: Chapitre 4: Installation Et Retrait Des Composants Du Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 26: Avant D'intervenir À L'intérieur De Votre Système
: la nouvelle carte est automatiquement mise à jour en reprenant le micrologiciel et la configuration de celle défectueuse. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Avant d’intervenir à l’intérieur de votre système Prérequis... -
Page 27: Panneau Avant En Option
● Bracelet antistatique connecté à une prise de terre ● Tapis antistatique Panneau avant en option REMARQUE : L’écran LCD est disponible en option sur le panneau avant. Si le panneau avant est pourvu d’un écran LCD, voir la section Écran LCD. -
Page 28: Capot Du Système
2. Identifiez et retirez la clé du panneau. REMARQUE : La clé du panneau est incluse dans le package du panneau d’écran LCD. Étapes 1. Alignez et insérez les languettes situées sur le panneau dans les encoches situées sur le système. 2. -
Page 29: Étapes Suivantes
Figure 17. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. Suivez la procédure décrite dans Avant d’intervenir à... -
Page 30: Capot Du Backplane De Disques
Figure 18. Installation du capot du système Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système , page 26. Capot du backplane de disques Retrait du capot du fond de panier de disques Prérequis 1. -
Page 31: Installation Du Capot Du Fond De Panier De Disques
Figure 19. Retrait du capot du fond de panier de disques Étapes suivantes Remettez en place le cache du fond de panier. Installation du capot du fond de panier de disques Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité... - Page 32 Figure 20. Installation du capot du fond de panier de disques Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système , page 26. Installation et retrait des composants du système...
-
Page 33: Carénage D'aération
Carénage d’aération Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité... -
Page 34: Ventilateur De Refroidissement
Figure 22. Installation du carénage d’aération Étapes suivantes Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système , page 26. Ventilateur de refroidissement Retrait d’un ventilateur de refroidissement Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité... -
Page 35: Installation D'un Ventilateur De Refroidissement
Figure 23. Retrait d’un ventilateur de refroidissement Étapes suivantes Remplacez un ventilateur. Installation d’un ventilateur de refroidissement Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. Suivez la procédure décrite dans Avant d’intervenir à... -
Page 36: Module Du Commutateur D'intrusion
Figure 24. Installation d’un ventilateur de refroidissement Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système , page 26. Module du commutateur d’intrusion Retrait du commutateur d’intrusion Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité... -
Page 37: Installation Du Commutateur D'intrusion
Figure 25. Retrait du commutateur d’intrusion Étapes suivantes Replacez le commutateur d’intrusion. Installation du commutateur d’intrusion Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système , page 26. -
Page 38: Disques
Figure 26. Installation du commutateur d’intrusion Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système , page 26. Disques Retrait d’un cache de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité... -
Page 39: Installation D'un Cache De Disque
Étapes suivantes Installez un disque remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. Retirez le panneau avant s’il est installé. Étapes Insérez le cache de disque dans le logement de disque jusqu’à... -
Page 40: Installation Du Support De Disque Dur
Figure 29. Retrait d’un support de disque Étapes suivantes Installez un support de disque un cache de disque. Installation du support de disque dur Prérequis PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation de disques. -
Page 41: Retrait D'un Disque Dur Installé De Son Support
Figure 30. Installation d’un support de disque Étapes suivantes S’il a été retiré, installez le panneau avant. Retrait d’un disque dur installé de son support Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. Retirez le panneau avant s’il est installé. -
Page 42: Installation Du Disque Sur Son Support
Figure 31. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans son support. Installation du disque sur son support Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. Retirez le panneau avant s’il est installé. -
Page 43: Fond De Panier De Disque
Figure 32. Installation d’un disque dans son support Étapes suivantes Installez un support de disque dur. 2. S’il a été retiré, installez le panneau avant. Fond de panier de disque Fond de panier de disques Selon la configuration de votre système, les fonds de panier de disques pris en charge sont répertoriés ci-après : Tableau 11. -
Page 44: Retrait Du Fond De Panier
Figure 34. Fond de panier pour 8 disques de 2,5 pouces 1. patte de dégagement 2. Connecteur de câble SATA_A 3. câble de transmission du fond de panier 4. fond de panier 5. Connecteur de câble SATA_B 6. câble d’alimentation du fond de panier Figure 35. -
Page 45: Installation Du Fond De Panier De Disque
Figure 36. Retrait du fond de panier Étapes suivantes Remettez en place le fond de panier de disques. Installation du fond de panier de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. - Page 46 Figure 37. Installation du fond de panier de disque Étapes suivantes 1. Rebranchez le câble VGA à la carte système. 2. S’il est débranché, rebranchez l’alimentation du lecteur optique et les câbles de transmission sur le lecteur. 3. Rebranchez tous les câbles au fond de panier. 4.
-
Page 47: Acheminement Des Câbles
Acheminement des câbles Figure 38. Acheminement des câbles : fond de panier de 4 disques de 3,5 pouces avec carte mini-PERC Figure 39. Acheminement des câbles : fond de panier de 4 disques de 3,5 pouces avec contrôleur intégré Installation et retrait des composants du système... -
Page 48: Mémoire Système
Figure 40. Acheminement des câbles : fond de panier de 8 disques de 2,5 pouces avec carte mini-PERC Figure 41. Acheminement des câbles : fond de panier de 10 disques de 2,5 pouces avec contrôleur intégré (NVMe) Mémoire système Instructions relatives à la mémoire système Le système PowerEdge R6515 prend en charge les barrettes DIMM DDR4 avec registre (RDIMM) et DIMM à... - Page 49 La mémoire système s’organise en huit canaux par processeur (deux sockets de mémoire par canal) pour un total de 16 sockets de mémoire par processeur. Dans chaque canal, le 1er socket est marqué en blanc et le 2e socket en noir. Figure 42.
-
Page 50: Consignes Générales Pour L'installation Des Modules De Mémoire
Consignes générales pour l’installation des modules de mémoire Pour optimiser les performances du système, suivez les instructions ci-dessous lorsque vous configurez la mémoire système : Si les configurations de mémoire de votre système ne respectent pas ces directives, il se peut que votre système ne démarre pas, qu’il ne réponde pas pendant la configuration mémoire ou qu’il fonctionne avec une mémoire réduite. - Page 51 ● Lors de l’amorçage, si l’entrelacement privilégié pour le NPSx actuel ne peut pas être mis en œuvre en raison de la configuration de la mémoire (par exemple, si l’occupation de la mémoire est incohérente par rapport à l’entrelacement privilégié), le BIOS affiche un message d’avertissement UEFI0391.
- Page 52 Tableau 16. Configuration NPS optimale (suite) Nombre de modules DIMM par processeur ● Le paramètre NPS recommandé est accompagné d’un X qui indique des performances optimales. ● NPS0 est disponible uniquement pour les systèmes à processeur double et est le paramètre privilégié. ●...
-
Page 53: Retrait D'un Module De Mémoire
Retrait d’un module de mémoire Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système , page 26. Retirez le carénage d’aération. -
Page 54: Processeur Et Dissipateur De Chaleur
REMARQUE : Assurez-vous que les loquets d’éjection du socket sont entièrement ouverts avant d’installer le module de mémoire. 3. Alignez le connecteur de bord de la barrette de mémoire sur le repère d’alignement du socket de la barrette de mémoire, puis insérez la barrette de mémoire dans le socket. -
Page 55: Retrait Du Processeur Amd
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système , page 26. Retirez le carénage d’aération. REMARQUE : Le dissipateur de chaleur et le processeur restent chauds un certain temps après la mise hors tension du système. Laissez refroidir le dissipateur de chaleur et le processeur avant de les manipuler. - Page 56 Étapes 1. À l’aide d’un tournevis Torx T20, desserrez les vis pour libérer la plaque de pression. L’ordre à suivre pour desserrer les vis est : 3, 2 et Figure 46. Retrait des vis sur la plaque de pression 2. Dégagez le cadre à glissière du socket du processeur en soulevant les loquets bleus. Figure 47.
-
Page 57: Installation Du Processeur Amd
Figure 48. Retrait du plateau du processeur Étapes suivantes Remettez en place le processeur AMD. Installation du processeur AMD Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. Suivez la procédure décrite dans Avant d’intervenir à... - Page 58 Figure 49. Positionnement du plateau du processeur dans le cadre à glissière 2. Poussez le cadre à glissière vers le bas de façon à enclencher les loquets bleus. Figure 50. Fermeture du cadre à glissière 3. Fixez la plaque de pression à la base du socket du processeur en serrant les vis dans l’ordre (1, 2 et 3). Lorsque les trois vis sont complètement vissées, le socket est en place.
-
Page 59: Installation Du Dissipateur De Chaleur
Figure 51. Fixation de la plaque de pression Étapes suivantes Installez le dissipateur de chaleur. Installez le carénage d’aération. 3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système , page 26. Installation du dissipateur de chaleur Prérequis Ne retirez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système. - Page 60 Figure 52. Installation du dissipateur de chaleur PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d’atteindre et de contaminer le socket de processeur. REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après utilisation. 3.
-
Page 61: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
Cela n’empêche pas votre système d’être mis sous tension. Toutefois, si une pause par F1/F2 se produit avec un message d’erreur, voir la section Dépannage des cartes d’extension du Guide de dépannage des serveurs Dell EMC PowerEdge sur www.dell.com/poweredgemanuals. Consignes d’installation des cartes d’extension Le tableau suivant décrit la prise en charge des cartes d’extension :... -
Page 62: Priorité Du Logement
Tableau 19. Configuration de la carte de montage (inclut les logements 1 et 3) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (10 G DP) Broadcom (25 G DP) Intel 10 G (BaseT DP) Intel 10 G (SFP+ DP) Intel 1 G (QP) Intel 25 G (SFP DP) Emulex (FC32 2P/1P) -
Page 63: Retrait Des Cartes De Montage Pour Carte D'extension
Tableau 20. Configuration de la carte de montage (inclut les logements 1, 2 et 3) (suite) Type de carte Priorité du logement Nombre maximum de cartes Mellanox 25 G (CX4LX DP/CX5 DP) QLogic (HBA FC32 SP/DP) QLogic (HBA FC16 SP/DP) QLogic 10 G (SFP DP) QLogic 25 G (BaseT DP) Stockage interne (BOSS) -
Page 64: Installation Des Cartes De Montage Pour Carte D'extension
REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 55. Retrait de la carte de montage mi-hauteur droite Étapes suivantes Réinstallez la carte de montage pour carte d’extension. Installation des cartes de montage pour carte d’extension Prérequis 1. - Page 65 Figure 56. Installation de la carte de montage mi-hauteur gauche REMARQUE : Pour la carte de montage mi-hauteur droite, serrez la vis imperdable pour fixer la carte de montage à la carte système. Figure 57. Installation de la carte de montage mi-hauteur droite Étapes suivantes 1.
-
Page 66: Retrait De La Carte D'extension Hors De La Carte De Montage Pour Cartes D'extension
Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système , page 26. - Page 67 Figure 59. Retrait d’une carte d’extension de la carte de montage mi-hauteur droite 3. Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
-
Page 68: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension
Figure 61. Installation de la plaque de recouvrement sur la carte de montage mi-hauteur droite Étapes suivantes Le cas échéant, installez une carte d’extension dans la carte de montage pour carte d’extension. Installation d’une carte d’extension dans la carte de montage pour carte d’extension Prérequis 1. - Page 69 Figure 62. Retrait de la plaque de recouvrement d’une carte de montage mi-hauteur gauche Figure 63. Retrait de la plaque de recouvrement d’une carte de montage mi-hauteur droite 3. Tenez la carte d’extension par ses bords et alignez le connecteur du bord de la carte avec le connecteur de la carte d’extension sur la carte de montage.
- Page 70 : la nouvelle carte est automatiquement mise à jour en reprenant le micrologiciel et la configuration de celle défectueuse. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Installation et retrait des composants du système...
-
Page 71: Carte Micro Sd
Carte micro SD Retrait de la carte MicroSD Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système , page 26. Retirez le carénage d’aération. -
Page 72: Module Ssd M.2
Étapes 1. Localisez le logement de la carte microSD sur le module IDSDM. Orientez la carte MicroSD de manière appropriée et insérez l’extrémité de la broche de contact de la carte dans le logement. Pour localiser le module IDSDM, voir la section Cavaliers et connecteurs de la carte système. -
Page 73: Installation Du Module Ssd M.2
Figure 68. Retrait du module SSD M.2 Étapes suivantes Remettez en place le module SSD M.2. Installation du module SSD M.2 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. Suivez la procédure décrite dans Avant d’intervenir à... -
Page 74: Module Idsdm (En Option)
Figure 69. Installation du module SSD M.2 Étapes suivantes 1. Installez la carte BOSS. REMARQUE : La procédure d’installation de la carte Boot Optimized Storage Subsystem est similaire à celle d’une carte d’extension. Installez le carénage d’aération. 3. Suivez la procédure décrite dans Après une intervention à... -
Page 75: Installation Du Module Idsdm
Figure 70. Retrait du module IDSDM Étapes suivantes Remettez en place le module IDSDM. Installation du module IDSDM Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. Suivez la procédure décrite dans Avant d’intervenir à... -
Page 76: Carte De Montage Lom
Figure 71. Installation du module IDSDM Étapes suivantes Installez les cartes microSD. REMARQUE : Réinstallez les cartes MicroSD dans les logements correspondants aux indications que vous avez marquées sur les cartes lors de leur retrait. Installez le carénage d’aération. 3. Suivez la procédure décrite dans Après une intervention à... - Page 77 Figure 72. Retrait de la carte de montage LOM 5. Soulevez la carte de montage LOM pour la retirer du système. 6. Retirez le support LOM. a. À l’aide d’un tournevis cruciforme nº 2, retirez la vis qui fixe le support au châssis. b.
-
Page 78: Installation De La Carte De Montage Lom
Figure 74. Installation de la plaque de recouvrement LOM Étapes suivantes Remettez en place la carte de montage LOM. Installation de la carte de montage LOM Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. - Page 79 Figure 75. Retrait de la plaque de recouvrement LOM 2. Installez le support LOM. a. Insérez et faites glisser le support LOM dans l’emplacement du système. b. À l’aide d’un tournevis cruciforme nº 2, serrez la vis qui fixe le support au système. Figure 76.
-
Page 80: Carte Mini Perc
: la nouvelle carte est automatiquement mise à jour en reprenant le micrologiciel et la configuration de celle défectueuse. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Carte mini PERC Retrait de la carte mini PERC Prérequis... -
Page 81: Installation De La Carte Mini Perc
Figure 78. Retrait du câble de la carte mini PERC 3. Faites glisser la carte mini PERC pour la retirer du support de carte sur la carte système. 4. Extrayez la carte mini PERC du système. Figure 79. Retrait de la carte mini PERC Étapes suivantes Remplacement de la carte mini PERC. - Page 82 Étapes 1. Faites glisser la carte mini PERC en l’inclinant pour l’insérer dans son support sur la carte système. 2. Abaissez la carte mini PERC dans son logement jusqu’à ce qu’elle soit correctement insérée sur le support de carte. Figure 80. Installation de la carte mini PERC 3.
-
Page 83: Pile Du Système
: la nouvelle carte est automatiquement mise à jour en reprenant le micrologiciel et la configuration de celle défectueuse. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Pile du système Remise en place de la pile du système... -
Page 84: Clé Usb Interne (En Option)
Figure 83. Installation de la pile du système Étapes suivantes 1. Installez la carte de montage LOM. 2. Le cas échéant, connectez les câbles à la/aux carte(s) d’extension. 3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système , page 26. - Page 85 Figure 84. Retrait de la clé USB 3. Insérez la nouvelle clé USB dans le port USB. Figure 85. Installation d’une clé USB Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système , page 26.
-
Page 86: Module Vga
Module VGA Retrait du module VGA Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système , page 26. Retirez le panneau avant. -
Page 87: Lecteur Optique (En Option)
Étapes 1. Acheminez le câble VGA via l’emplacement du module VGA situé à l’avant du système, puis faites glisser le module VGA dans le logement. 2. Alignez le trou de vis du module avec celui du système. 3. À l’aide d’un tournevis cruciforme nº 1, fixez le module VGA au système à l’aide de la vis. Figure 87. -
Page 88: Installation Du Lecteur Optique
Figure 88. Retrait du lecteur optique Étapes suivantes Remettez en place le lecteur optique Installez un cache de lecteur optique. REMARQUE : Les caches doivent être installés dans les logements de lecteur optique vides pour conserver la certification FCC du système. Les caches vous permettent également de protéger le système contre la poussière et les impuretés ;... -
Page 89: Bloc D'alimentation
à jour en reprenant le micrologiciel et la configuration de celui remplacé. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Fonction d’alimentation de rechange Votre système prend en charge la fonction d’alimentation de rechange, qui permet de réduire considérablement la surcharge... -
Page 90: Retrait Du Cache Du Bloc D'alimentation
Vous pouvez configurer la fonction d’alimentation de secours via les paramètres d’iDRAC. Pour plus d’informations, voir l’iDRAC User’s Guide (Guide de l’utilisateur du contrôleur iDRAC) disponible sur www.dell.com/poweredgemanuals. Retrait du cache du bloc d’alimentation Prérequis... -
Page 91: Retrait D'un Bloc D'alimentation
Pour plus d’informations sur le bras de gestion de câble, reportez-vous à la documentation du rack du système à l’adresse https:// www.dell.com/poweredgemanuals. Étapes Appuyez sur le loquet de déverrouillage, puis maintenez la poignée du PSU pour faire glisser ce dernier hors de la baie de bloc d’alimentation. -
Page 92: Installation D'un Bloc D'alimentation
1. Si vous avez débloqué le bras de gestion de câble, réenclenchez-le. Pour plus d’informations sur le bras de gestion de câble, reportez-vous à la documentation du rack du système à l’adresse https://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique. -
Page 93: Carte Intercalaire D'alimentation
Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Carte intercalaire d’alimentation Retrait de la carte intercalaire d’alimentation Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité... -
Page 94: Carte Système
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système , page 26. Étapes 1. Alignez les emplacements de la carte intercalaire d’alimentation (PIB) avec les crochets du bâti du bloc d’alimentation et faites-la glisser jusqu’à ce qu’elle soit en place. 2. -
Page 95: Installation De La Carte Système
Carte mini PERC Module IDSDM Clé USB interne (si elle est installée) Processeur Dissipateur de chaleur Modules de mémoire Carte de montage LOM k. Débranchez tous les câbles de la carte système. PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système en retirant la carte système du système. - Page 96 Étapes 1. Déballez le nouvel assemblage de la carte système. PRÉCAUTION : ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever la carte système. PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système lors de la remise en place de la carte système dans le boîtier.
-
Page 97: Restauration Du Numéro De Série À L'aide De La Fonctionnalité Easy Restore
TPM. 4. Si vous n’utilisez pas la restauration facile, importez votre (nouvelle) licence iDRAC Enterprise. Pour plus d’informations, voir Guide de l’utilisateur de l’iDRAC disponible à l’adresse https://www.dell.com/idracmanuals. 5. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système , page 26. -
Page 98: Module Tpm (Trusted Platform Module)
Module TPM (Trusted Platform Module) Mise à niveau du module TPM (Trusted Platform Module) Prérequis REMARQUE : ● Assurez-vous que votre système d’exploitation prend en charge la version du module TPM en cours d’installation. ● Assurez-vous de télécharger et d’installer la dernière version du micrologiciel BIOS sur votre ordinateur. ●... -
Page 99: Initialisation Du Module Tpm 1.2 Pour Utilisateurs
Initialisation du TPM pour utilisateurs Étapes 1. Initialisez le module TPM. Pour plus d’informations, voir Initialisation du TPM pour utilisateurs. 2. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé). Initialisation du module TPM 1.2 pour utilisateurs Étapes 1. -
Page 100: Installation Du Panneau De Configuration Gauche
Figure 99. Retrait du panneau de configuration gauche Étapes suivantes Remettez en place le panneau de configurations gauche. Installation du panneau de configuration gauche Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité , page 25. 2. -
Page 101: Retrait Du Panneau De Configuration Droit
Figure 100. Installation du panneau de configuration gauche Étapes suivantes Replacez le carénage d’aération. Installez le cache du fond de panier. 3. Fermez et verrouillez le loquet de guidage du câble. 4. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système , page 26. -
Page 102: Installation Du Panneau De Configuration Droit
3. À l’aide d’un tournevis cruciforme nº 1, retirez les vis qui fixent l’assemblage du panneau de configuration droit. 4. Tenez l’assemblage du panneau de configuration droit et retirez-le du système. Figure 102. Retrait du panneau de configuration droit Étapes suivantes Réinstallez le panneau de configuration droit. - Page 103 Figure 103. Installation de la gaine de câble 5. Branchez le câble du panneau de configuration sur la carte système, puis fixez-le à l’aide du loquet du câble. 6. Installez la gaine de câble et fixez-le en place avec les vis à l’aide d’un tournevis cruciforme nº 1. Figure 104.
-
Page 104: Chapitre 5: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette rubrique fournit des informations de base et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartesde la carte du système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe. -
Page 105: Connecteurs De La Carte Système
Connecteurs de la carte système Figure 105. Connecteurs de la carte système 1. Logement 5 de carte PCI 2. Logement 4 de carte PCI 3. PWRD_EN (cavaliers) 4. NVRAM_CLR (cavaliers) 5. Carte de montage LOM 6. Batterie 7. Logement de carte de montage 1A 8. -
Page 106: Paramètres Des Cavaliers De La Carte Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. - Page 107 9. Replacez le capot du système. 10. Rebranchez le système sur la prise secteur et mettez-le sous tension, ainsi que tous les périphériques rattachés. 11. Attribuez un nouveau mot de passe système et/ou de configuration. Cavaliers et connecteurs...
-
Page 108: Chapitre 6: Diagnostics Du Système Et Codes Des Voyants
Diagnostics du système et codes des voyants Les voyants de diagnostic sur le panneau avant du système affichent l’état pendant le démarrage du système. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •... -
Page 109: Action Corrective
événements système. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher. -
Page 110: Codes Indicateurs Idrac Quick Sync 2
être désactivée par le contrôleur iDRAC. Si le problème persiste, voir la section Obtention d’aide.www.dell.com/ poweredgemanuals ou le Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) sur https:// www.dell.com/openmanagemanuals. Orange fixe Indique que le système est en mode de... -
Page 111: Écran Lcd
à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher.. -
Page 112: Affichage De L'écran D'accueil
Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher.. -
Page 113: Codes Des Voyants De Carte Nic
Tableau 28. Menu View (Affichage) (suite) Option Description Alimentation Affiche la puissance de sortie du système en BTU/h ou watts. Le format d’affichage peut être configuré dans le sous-menu d’accueil Configurer du menu Configurer. Température Affiche la température du système en degrés Celsius ou Fahrenheit. Le format d’affichage peut être configuré... -
Page 114: Codes Des Voyants Du Disque
Figure 110. LED d’état du bloc d’alimentation CA 1. Poignée/LED d’état du bloc d’alimentation CA Tableau 30. Codes du voyant d’état du bloc d’alimentation CA Codes du voyant État d’alimentation Vert Indique qu’une source d’alimentation valide est connectée au bloc d’alimentation et que celui-ci est opérationnel. -
Page 115: Utilisation Des Diagnostics Du Système
Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données. -
Page 116: Exécution Des Diagnostics Intégrés Du Système À Partir Du Dell Lifecycle Controller
● Afficher des messages d’état qui indiquent si les tests ont abouti ● Afficher des messages d’erreur qui indiquent les problèmes détectés au cours des tests Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Étapes 1. -
Page 117: Chapitre 7: Obtenir De L'aide
Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité... -
Page 118: Qrl (Quick Resource Locator) Pour Système Poweredge R6515
Dell EMC. Ces informations sont utilisées par le support technique Dell EMC pour résoudre le problème. ● Contact proactif : un agent du support technique Dell EMC vous contacte à propos du ticket de support et vous aide à résoudre le problème. -
Page 119: Ressources De Documentation
Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location (Emplacement). - Page 120 Gestion de votre Pour plus d’informations sur le logiciel www.dell.com/poweredgemanuals système de gestion des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage). Pour des informations sur la www.dell.com/openmanagemanuals...
- Page 121 Tâche Document Emplacement documentation du contrôleur de stockage. Comprendre les Pour plus d’informations sur www.dell.com/qrl messages d’erreur et la consultation des messages d’événements d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com...
