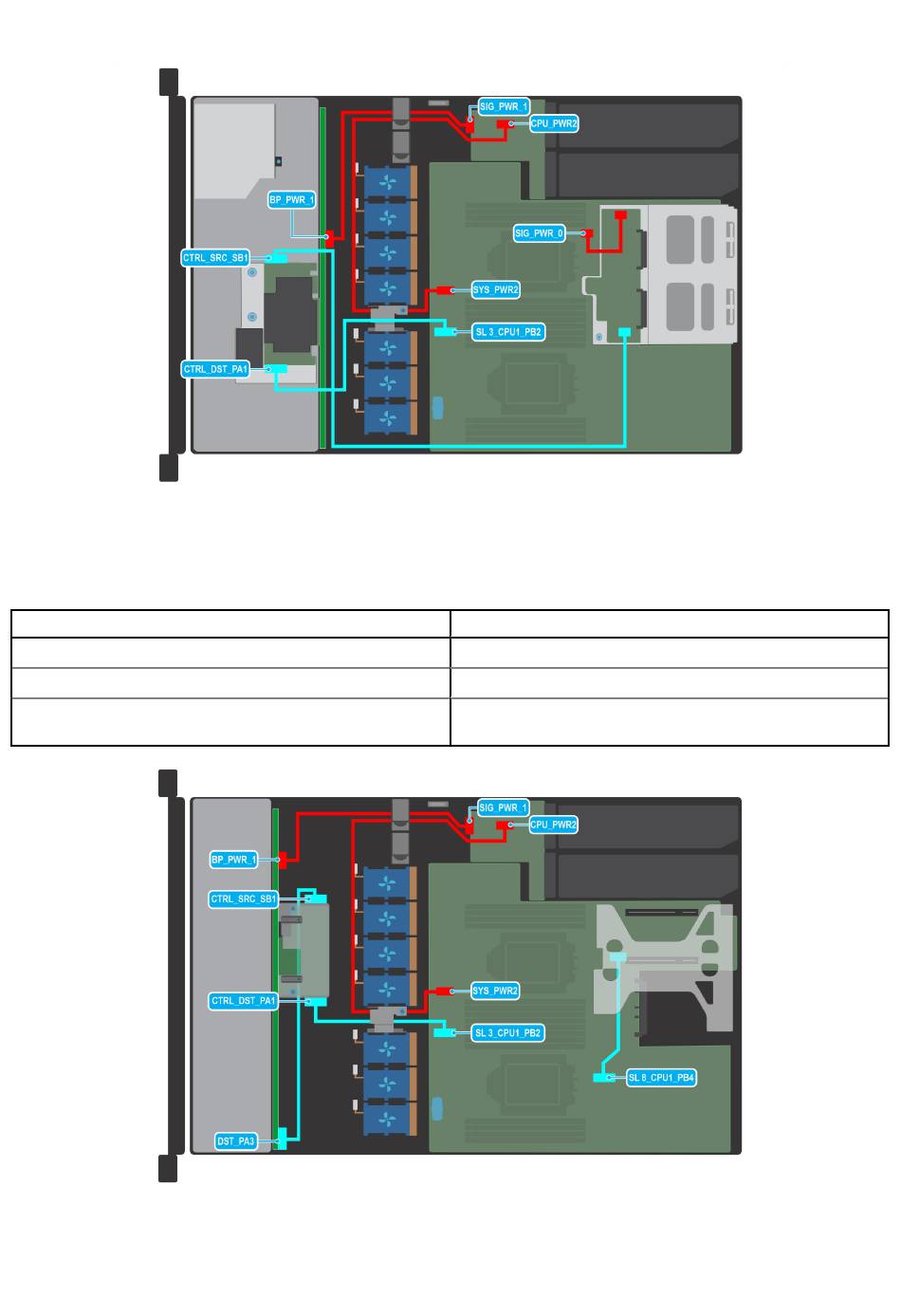

Figure 44. Acheminement des câbles : fond de panier SAS/SATA de 4 disques de 3,5 pouces avec bâti de disque arrière, fond
de panier SAS, carte de montage Butterfly
Tableau 22. Descriptions du connecteur pour le fond de panier SAS/SATA de 4 disques de 3,5 pouces avec bâti
de disque arrière, fond de panier SAS, carte de montage Butterfly
De
BP_PWR_1 (connecteur d'alimentation du fond de panier)
SYS_PWR2 (connecteur d'alimentation de la carte système)
CTRL_DST_PA1 (connecteur fPERC sur le fond de panier)
Figure 45. Acheminement des câbles : fond de panier SAS/SATA de 10 disques de 2,5 pouces avec carte de montage
Butterfly
58
Installation et retrait des composants du système
À
SIG_PWR_1 (connecteur d'alimentation de la carte système)
CPU_PWR2 (connecteur d'alimentation du bloc d'alimentation)
SL3_CPU1_PB2 (connecteur de signal de la carte système,
marquage du câble MB SL3)
