REMARQUE :
Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la
séquence.

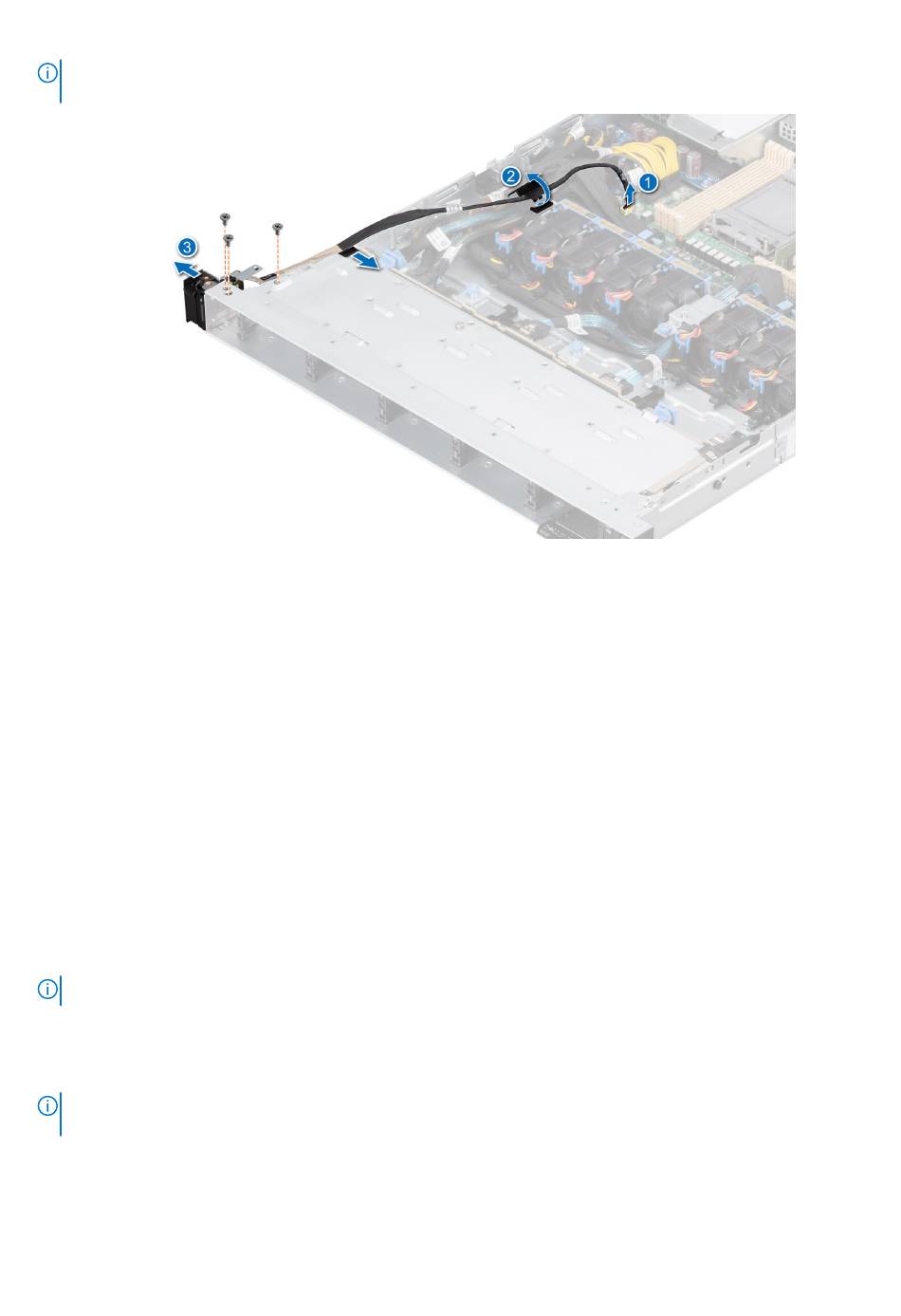

Figure 128. Retrait du panneau de configuration gauche
Étapes suivantes
Remettez en place le panneau de configuration
Installation du panneau de configuration gauche
Prérequis
1. Suivez les consignes de sécurité répertoriées dans la section
2. Suivez la procédure décrite dans
3.
Retirez le panneau
avant.
4.
Retirez le cache du fond de
5.
Retirez le carénage
d'aération.
Étapes
1. Acheminez le câble du panneau de configuration à travers son clip, les fentes de guidage dans le système et le connecteur sur la carte
système.
REMARQUE :
Procédez au routage adapté du câble pour éviter qu'il ne se coince ou s'écrase.
2. Fermez et verrouillez le loquet de guidage du câble.
3. Alignez et insérez l'assemblage de panneau de configuration gauche dans le logement correspondant du système.
4. À l'aide d'un tournevis cruciforme nº 1, serrez les vis qui fixent l'assemblage du panneau de configuration gauche au système.
REMARQUE :
Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la
séquence.
gauche.
Avant d'intervenir à l'intérieur de votre
panier.
Consignes de
sécurité.
système.
Installation et retrait des composants du système
131
