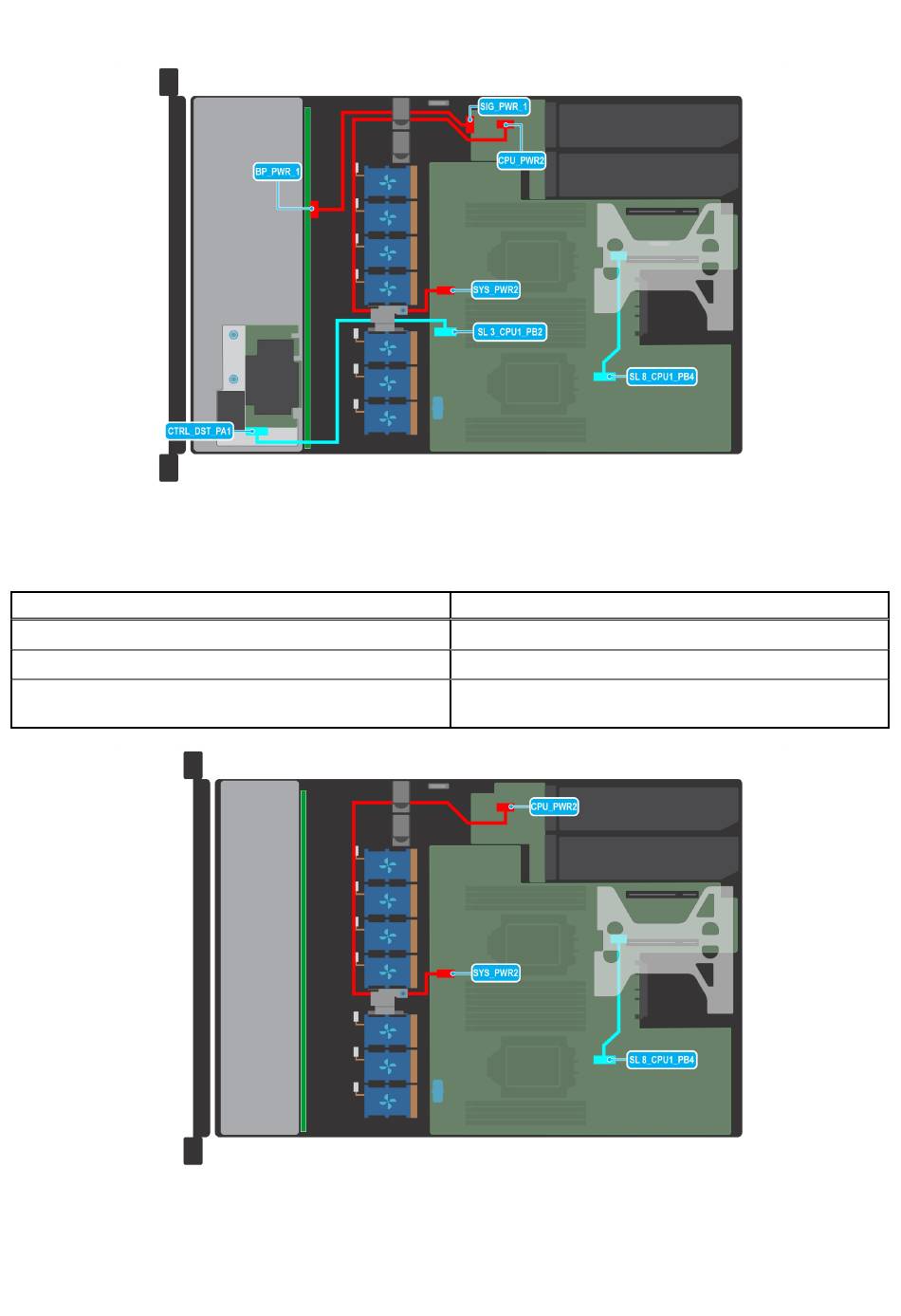

Figure 47. Acheminement des câbles : fond de panier SAS/SATA de 8 disques de 2,5 pouces avec carte de montage SNAPI
Tableau 25. Description des connecteurs pour fond de panier SAS/SATA de 8 disques de 2,5 pouces avec carte
de montage SNAPI
De
BP_PWR_1 (connecteur d'alimentation du fond de panier)
SYS_PWR2 (connecteur d'alimentation de la carte système)
CTRL_DST_PA1 (connecteur fPERC sur le fond de panier)
Figure 48. Acheminement des câbles : aucun disque avec carte de montage SNAPi
60
Installation et retrait des composants du système
À
SIG_PWR_1 (connecteur d'alimentation de la carte système)
CPU_PWR2 (connecteur d'alimentation du bloc d'alimentation)
SL3_CPU1_PB2 (connecteur de signal de la carte système,
marquage du câble MB SL3)
