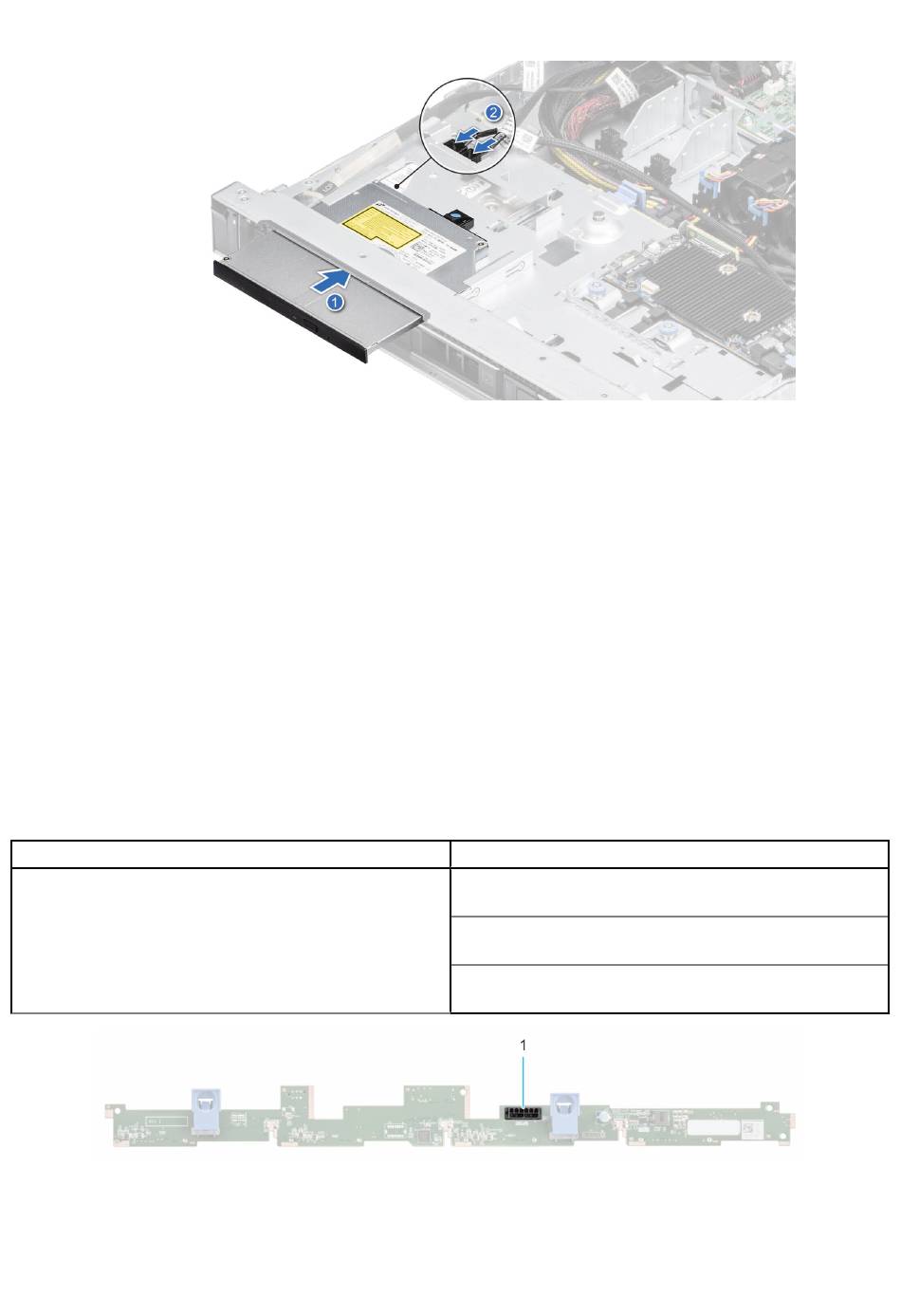

Figure 31. Installation du lecteur optique
3. Branchez les câbles d'alimentation et de données sur les connecteurs situés la carte système.
Étapes suivantes
1. S'il a été retiré,
installez le panneau
2.
Installez le capot du fond de panier de
3. Suivez la procédure décrite dans
Fond de panier de disque
Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.
Fond de panier de disque
Selon la configuration de votre système, les fonds de panier de disques pris en charge sont répertoriés ci-après :
Tableau 14. Options de fond de panier pris en charge
Système
PowerEdge R650xs
Figure 32. Fond de panier de 4 disques de 3,5 pouces
1. BP_PWR_1 (câbles d'alimentation et de transmission du fond de panier à la carte intercalaire d'alimentation)
avant.
disques.
Après une intervention à l'intérieur de votre
système.
Options de disques durs prises en charge
Fond de panier (de disques durs/SSD) jusqu'à 4 disques de
3,5 pouces SAS/SATA
Fond de panier (de disques durs/SSD) jusqu'à 8 disques de
2,5 pouces SAS/SATA/NVMe
Fond de panier (de disques durs/SSD) jusqu'à 10 disques de
2,5 pouces SAS/SATA/NVMe
Installation et retrait des composants du système
47
