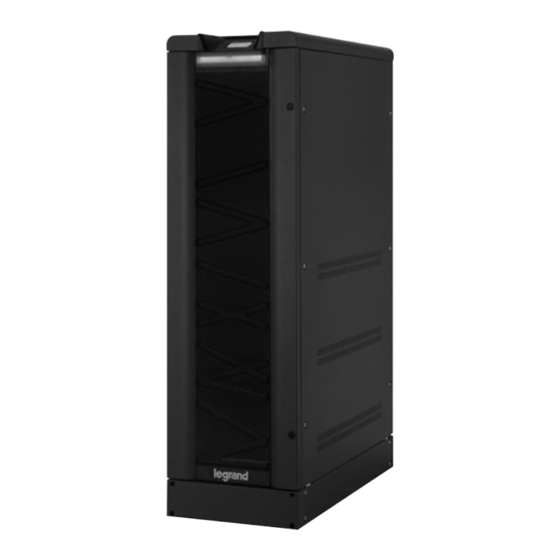

KEOR T 20 kVA
1. CARACTÉRISTIQUES GÉNÉRALES
Le modèle Legrand UPS KEOR T 20 est une source d'alimentation sans
coupure avec la technologie 3-Level IGBT commutation, la technologie PWM
haute fréquence, double conversion en ligne, solide neutre, avec la possibilité
d'avoir une redondance modulaire N + X sur site, jusqu'à 8 unités au total,
Puissance nominale 20 kVA-18 kW.
Les batteries sont en plomb-acide, étanches, sans entretien, à soupape,
et disposées, à l'intérieur de l'onduleur dans des tiroirs dédiés ou armoire
extérieur de batterie.
L'architecture de cet onduleur est de type Tower. Deux tailles d'armoire sont
disponibles pour la configuration de la batterie interne. L'armoire 1345h est
dimensionné de manière à garantir un temps de fonctionnement minimal de 8
minutes et l'armoire 1650h est dimensionné de façon à garantir un temps de
fonctionnement minimale de 24 minutes à 70% de 0,9 PF de charge.
Il est possible d'installer 60pcs batterie (7 Ah ou 9 Ah) dans l'armoire 1345h et
120pcs batterie (7 Ah ou 9 Ah) dans l'armoire 1650h.
1.1 Architecture
Le modèle Legrand UPS KEOR T 20 a une architecture autonome. L'onduleur
est composé des parties suivantes;
- Redresseur IGBT/PFC
- Technologie de commutation IGBT à 3 niveaux
- Processeur de signal numérique (DSP)
- Écran tactile 3.5" TFT
- Dérivation automatique
- Bypass double entrée
- Bypass manuel interne
- Protection interne standard du Backfeed
- Tiroirs internes de batteries tablettes
L'onduleur peut être facilement configuré sur place, par les personnes
autorisées, à fonctionner en parallèle. En outre, il est possible d'agencer
le double pontage en supprimant la connexion en pont sur chaque phase
d'entrée.
Legrand KEOR T 20 comporte trois niveaux de technologie de commutation
IGBT et il n'y a pas de transformateur dans l'unité. Ils apportent une grande
efficacité à l'unité.
La protection Backfeed fournit une protection supplémentaire à l'entrée,
lorsque les thyristors de dérivation sont court-circuités.
Utiliser le contacteur de réalimentation interne en ligne de dérivation, vous
offre une sécurité, lorsque une situation d'anomalie dans la ligne de dérivation
statique bloque l'énergie en amont de l'entrée. La protection de réalimentation
interne facilite l'installation sur site sans aucun câblage supplémentaire ou de
type MCCB spécial dans le panneau de distribution en amont.
1.2 Redondance:
La redondance de l'onduleur permet une configuration N+X.
Jusqu'à 8 unités d'un onduleur de même taille peuvent être connectées en
parallèle.
Fiche technique: UPS-LGR-0078/FR
h 1345 mm h 1650 mm
Dernière mise à jour: 01/04/2016
87045 LIMOGES Cedex
Numéro de téléphone (+33) 05 55 06 87 87 - Fax : (+33) 05 55 06 88 88
3 102 08 - 3 102 09 - 3 102 10 - 3 102 11
INDEX
1. Caractéristiques générales ....................1
2. Caractéristiques techniques ................. 2
1.3 Bypass
KEOR T a une dérivation interne à la fois statique et mécanique (entretien)
comme standard. En outre, cette entrée et dérivation peut facilement être
séparée pour obtenir la double entrée en enlevant le pont sur le connecteur.
1.4 Contrôle et surveillance:
KEOR T est équipé d'un écran TFT graphique tactile, qui fournit les
information, les mesures, les états et les alarmes de l'onduleur dans des
langues différentes. Sous cet écran, il y a une barre de LED multicolore qui
indique le statut de l'onduleur.
- VERT: Mode de fonctionnement normal ou ECO
- ORANGE: Bypass ou Fonctionnement sur batterie
- ROUGE: Chargement non fourni
Un logiciel dédié de surveillance et de gestion à distance, installé sur un PC
connecté à l'onduleur, permet de vérifier et de régler tous les paramètres
de travail de KEOR T (les mêmes fonctions disponibles sur le panneau de
commande de l'onduleur) et, en outre, de programmer à distance l'arrêt de
l'ordinateur. Un logiciel optionnel (UPSMAN) ou la carte d'interface réseau
(CS121 SK) permettent la fermeture de serveur multi et UPS télécommande
sur le réseau local. En outre, la carte d'interface standard vient avec;
- RS232 Port de communication en série
- Arrêt d'urgence (UPS OFF)
- Générateur Contact (GEN ON)
- 4pcs Information sur contact sec programmable
- 2 relais de contacteur du Bypass et de la batterie
- Modbus (via RS485, avec 2400 bauds)
Les alarmes standard de contact sec sont des alarmes générales, dérivation
active, échec d'entrée et de synchronisation OK. En outre, haute température,
Échec du test de batterie, sortie des alarmes de défaillance peuvent être
attribués à des contacts. Chaque alarme peut être affectée à des contacts
séparés, mais aussi une alarme peut être affectée à tous les contacts.
KEOR T est contrôlée par microprocesseur DSP , qui travaille avec les
microprocesseurs DSP en redresseur et l'onduleur; l'écran permet de vérifier
toutes les mesures, paramètres de fonctionnement et l'état du système.
Suivent les mesures et les paramètres de travail disponibles à l'écran:
REDRESSEUR (ENTRÉE)
Tension (Vac), par phase
Actuel (Aac), par phase
DC BUS Tension (± Vcc)
Température radiateur (°C)
FRÉQUENCE
Fréquence d'entrée (Hz)
Fréquence de sortie
BATTERIE
Tension (± Vcc)
Actuel (± Adc)
Température
Autonomie (minute)
Page
ONDULEUR (SORTIE)
Tension (Vac), par phase
Actuel (Aac), par phase
Puissance apparente (kVA),
par phase
Puissance active (kW), par phase
Facteur de puissance (charge),
par phase
Bypass tension, par phase
Charge (%), par phase,
Température radiateur (°C)
