18
Équipements optionnels complémentaires pour moteurs
Freins, capteur relatif, contrôleur de température, chauffage anti-condensation, ventilateur séparé,.... uniquement disponibles sur
commande spéciale. Raccorder le matériel supplémentaire en respectant les schémas fournis.

Chauffage anti-condensation

Lorsque les conditions climatiques sont particulières, p. ex. en cas de variation importante des températures, ou lorsque les
moteurs sont à l'arrêt dans une atmosphère humide, un chauffage anti-condensation peut être installé. Le câblage de l'élément
chauffant est visible dans la boîte de raccordement du moteur.
DANGER !
Avant chaque mise en route, s'assurer que le chauffage anti-condensation disponible en option est éteint.
Orifice d'évacuation de l'eau de condensation
Pour les moteurs soumis à de fortes variations de température ou à des conditions climatiques extrêmes, l'humidité de l'air peut se
condenser à l'intérieur du moteur. Dans ce cas, nous recommandons un orifice d'évacuation optionnel de l'eau de condensation.
PRUDENCE !
En fonction des conditions environnementales et de fonctionnement, enlever le bouchon d'évacuation de l'eau de condensation
pour évacuer l'eau. Remonter ensuite le bouchon.
Veiller à respecter la position de montage correcte pour les moteurs avec orifices d'évacuation de l'eau de condensation !

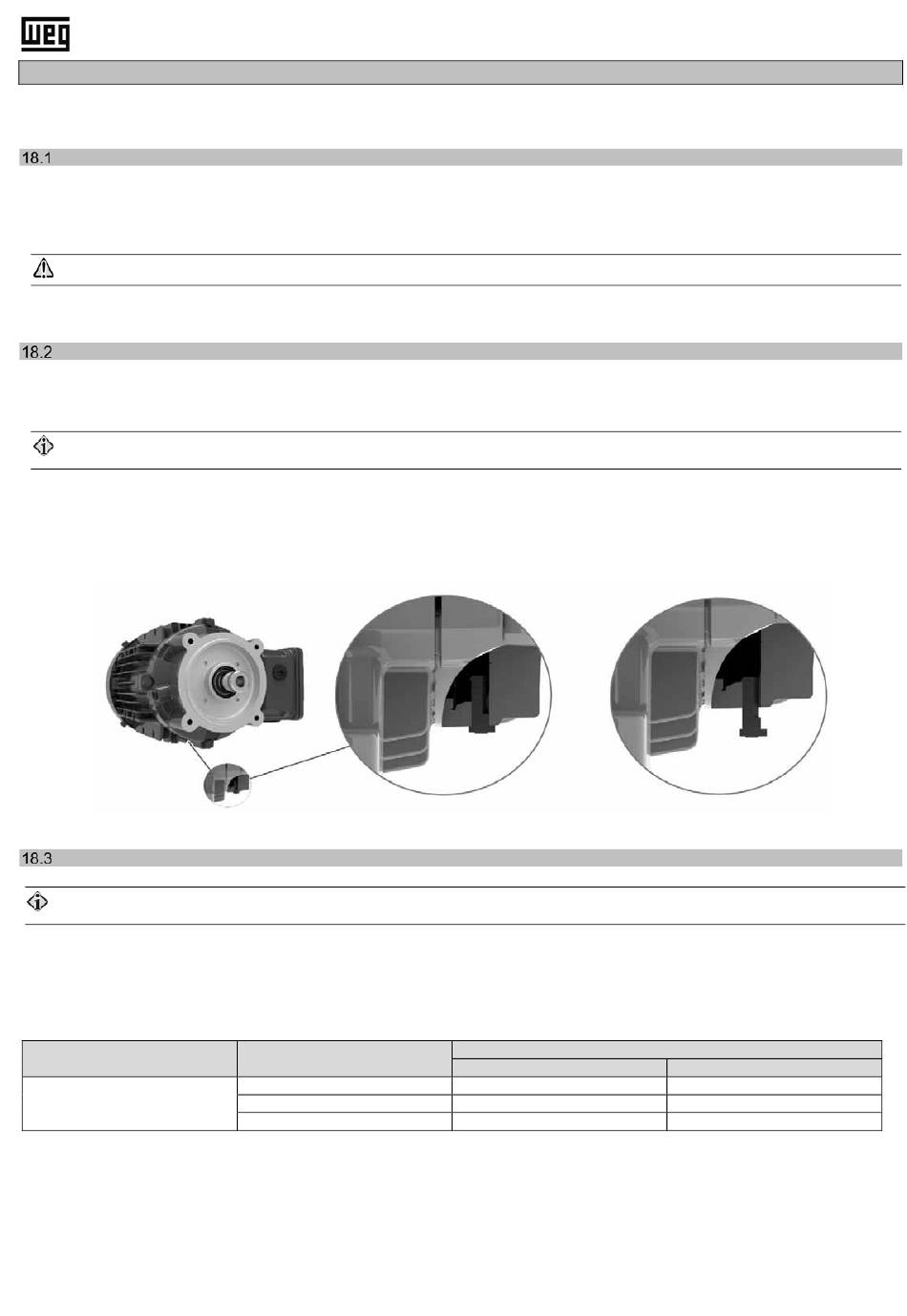

Illustration 12: Vue détaillée du bouchon d'évacuation des condensats
Ventilateur séparé
PRUDENCE !
Le ventilateur séparé doit être connecté selon le schéma fourni (voir la boîte de raccordement de la ventilation assistée) à une
tension d'alimentation externe.
Lors d'un pilotage du moteur par un convertisseur de fréquence, il ne faut pas relier le ventilateur séparé au convertisseur de
fréquence, mais obligatoirement à une tension d'alimentation EXTERNE.
Taille de carcasse CEI
63 – 132
F-28 | WG20 Motoréducteurs
bouchon d'évacuation
des condensats fermé
Phases / Connexion
3~ / Etoile
3~ / Triangle
1~ / Triangle Steinmetz
bouchon d'évacuation
des condensats ouvert
Gamme de tension [V]
50 Hz
346 – 525
200 – 303
230 – 277
.
60 Hz
380 – 575
220 – 332
230 – 277
